Verbindung zur SPS einrichten

Die Verbindung zwischen MERLIC und einer Schneider Electric Modicon®*-SPS wird in EcoStruxure™ Machine Expert - Basic, der SPS-Programmiersoftware von Schneider Electric, konfiguriert.

Im Folgenden wird beschrieben, welche Einstellungen erforderlich sind, um eine Verbindung zwischen MERLIC und der SPS zu ermöglichen.

Für diese Dokumentation wird die EcoStruxure™ Machine Expert - Basic-Version 1.2 SP1 Patch 1 build 65760 verwendet. Wenn Sie eine andere Version des Programms verwenden, können Benutzeroberfläche und Parameternamen von der Darstellung in den Beispielabbildungen abweichen. Weitere Informationen zu EcoStruxure™ Machine Expert - Basic und dessen Funktionen sowie zum Programmieren und Überwachen von Schneider Electric Modicon®*-SPS finden Sie auf der Website von Schneider Electric.

SPS-Parameter für die Verbindung festlegen

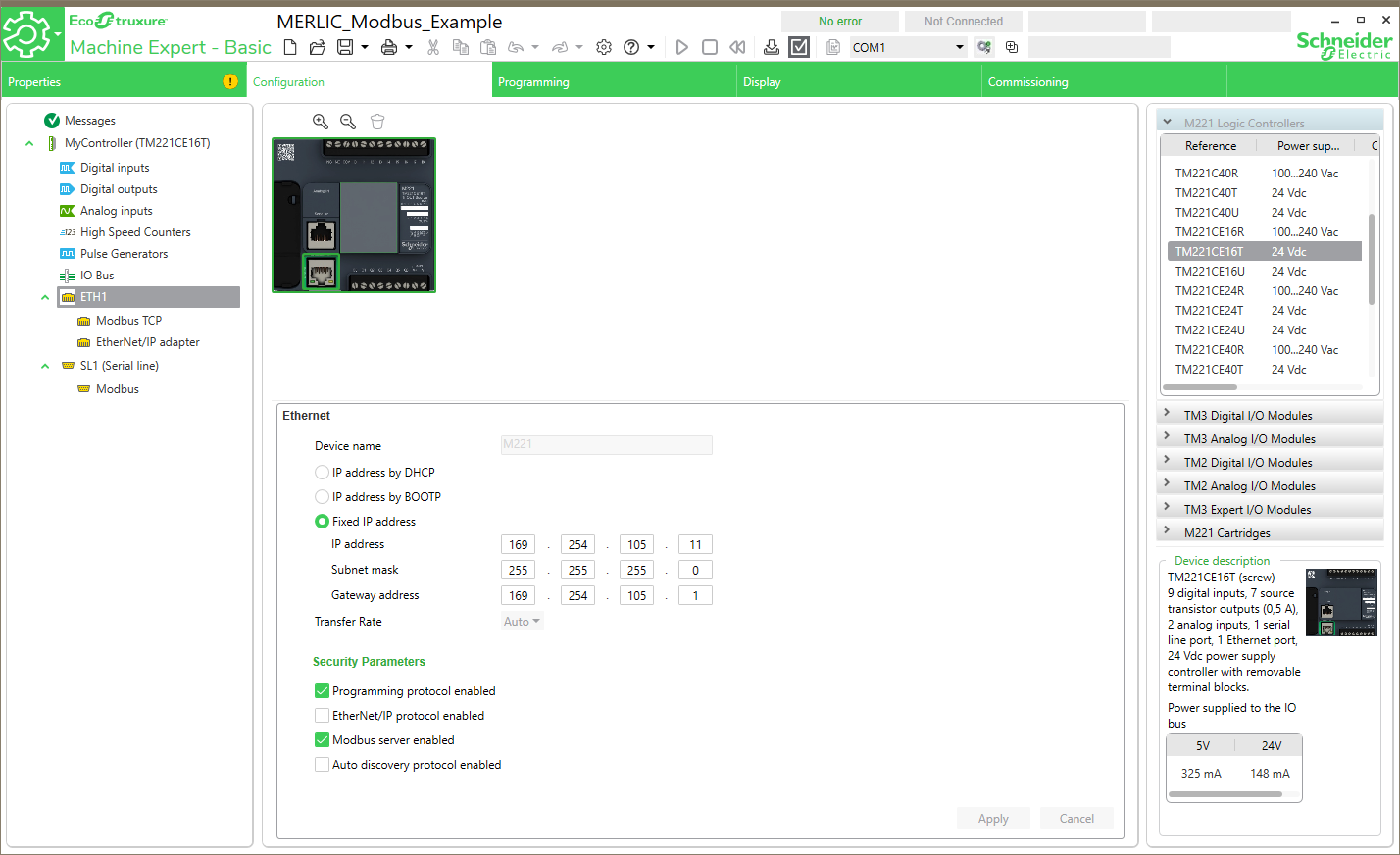

  1. Öffnen Sie die Registerkarte für die Ethernet-Konfiguration Ihres Projekts in „EcoStruxure™ Machine Expert - Basic“, und wechseln Sie zur Konfiguration „ETH1“. Die folgende Abbildung veranschaulicht eine Beispielkonfiguration einer Modicon®* TM221CE16T-SPS von Schneider Electric.

  2. Sie müssen die folgenden Einstellungen überprüfen und festlegen:

    Einstellungen

    Beschreibung

    IP Address

    Die angegebene IP-Adresse entspricht der SPS-Adresse. Damit eine Verbindung von MERLIC und dem MODICON®*-Plugin zur SPS hergestellt werden kann, muss die hier definierte IP-Adresse mit der Adresse übereinstimmen, die in der Plugin-Konfiguration angegeben wurde.

    Programming protocol enabled

    Diese Einstellung muss aktiviert werden.

    Modbus server enabled

    Diese Einstellung muss aktiviert werden.

Informationen zur Konfiguration des MODICON®*-Plugins sowie den Parametern, die übereinstimmend festgelegt werden müssen, finden Sie in der Beschreibung der Benutzerparameterkategorie Ethernet Connection Details unter Plugin konfigurieren.

Wenn alle SPS-Parameter festgelegt wurden, können Sie die Einrichtung des SPS-Programms fortsetzen: z. B. Importieren der Programmsymbole aus der .csv-Datei, Festlegen der Ethernet-Parameter für die Verbindung zur SPS und Implementieren des SPS-Programms. Danach können Sie das MODICON®*-Plugin verwenden.

* Modicon® is a registered trademark of Schneider Electric USA, Inc.
