设置与 PLC 的连接

MERLIC 与 Schneider Electric Modicon®* PLC 之间的连接在 Schneider Electric 的 PLC 工程软件“EcoStruxure™ Machine Expert - Basic”中进行配置。

下文中描述了启用 MERLIC 与 PLC 之间的连接所需的设置。

我们文档中使用了 "EcoStruxure™ Machine Expert - Basic" 版本 1.2 SP1 Patch 1 build 65760。如果您使用不同版本的程序，则用户界面和参数名称可能与示例图像中所示有所不同。有关 EcoStruxure™ Machine Expert - Basic、其功能以及如何使用它对 Schneider Electric Modicon®* PLC 进行编程和监控的信息，请浏览 Schneider Electric 的网站。

设置用于连接的 PLC 参数

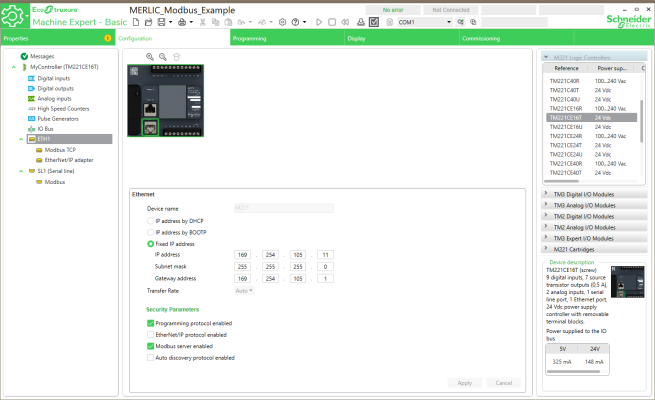

1. 在“EcoStruxure™ Machine Expert - Basic”中打开项目的以太网配置选项卡，然后转到“ETH1”配置。下图显示了 Schneider Electric Modicon®* TM221CE16T PLC 的示例配置。



2. 您需要检查和设置以下设置：

   设置	描述
   IP Address	提供的 IP 地址对应于 PLC 的 IP 地址。为了成功地将 MERLIC 和 MODICON®* 插件连接到 PLC，此处定义的 IP 地址必须与插件配置中指定的 IP 地址一致。
   Programming protocol enabled	必须激活此设置。
   Modbus server enabled	必须激活此设置。

要获取有关 MODICON®* 插件配置以及需要相应设置的参数的信息，请参阅配置插件主题中用户参数类别Ethernet Connection Details的描述。

如果所有 PLC 参数均已设置，则可以继续设置 PLC 程序，例如，从 .csv 文件导入程序符号、设置与 PLC 连接的以太网参数以及执行 PLC 程序。最后，您可以开始使用 MODICON®* 插件了。

---

* Modicon® is a registered trademark of Schneider Electric USA, Inc.
