Triggerverbindungsstellen

Triggerverbindungsstellen werden zum Verbinden von Tools über Triggerverbindungen verwendet. Damit kann festgelegt werden, ob ein Tool sofort nach der Ausführung eines bestimmten Tools ausgeführt werden soll. Es werden drei verschiedenartige Triggerverbindungsstellen unterschieden:

• Eingangstrigger: „Trigger“.
• Ausgangstrigger: „Standard-Trigger“.
• Zweigtrigger

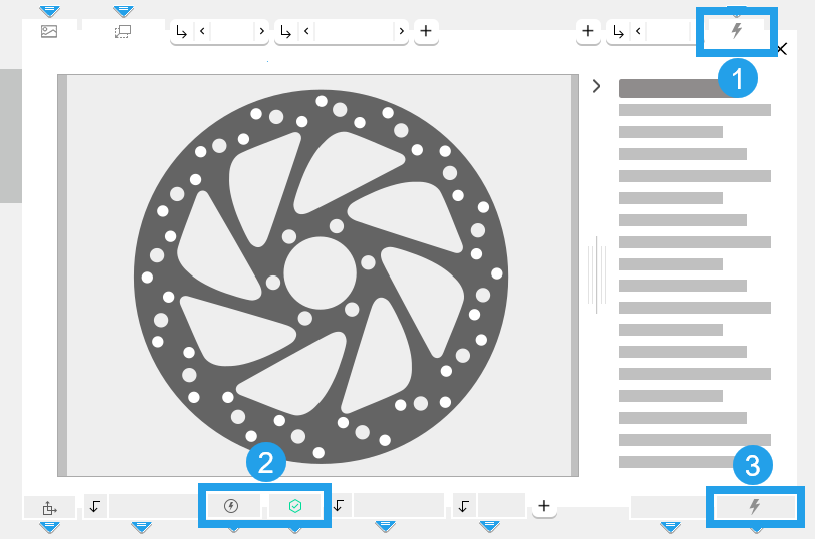

Übersicht

Eingangstrigger (Trigger)

Zweigtrigger (Bedingung und Standardwert)

Ausgangstrigger (Standard-Trigger)

Eingangstrigger

Eingangstrigger befinden sich in der oberen rechten Ecke des Toolboards. Sie sind standardmäßig nicht aktiviert. Klicken Sie auf die Schaltfläche , um eine neue Verbindungsstelle hinzuzufügen. Ein MERLIC-Tool kann von vorherigen Tools im gleichen Tool-Flow, aber auch von vorherigen Tools eines anderen Tool-Flows ausgelöst werden. Sie können beliebig viele Eingangstrigger für ein Tool erstellen. Jede Eingangstriggerverbindung muss jedoch ein Triggersignal erhalten, um die Ausführung des Tools zu aktivieren.

Ausgangstrigger

Ausgangstrigger befinden sich in der unteren rechten Ecke des Toolboards. MERLIC-Tools verfügen über einen einzigen Ausgangstrigger namens „Standard-Trigger“. Diese ist immer aktiv und sendet bei jedem Ausführungsschritt Triggersignale an alle Tools, die über eine Triggerverbindung verbunden sind.

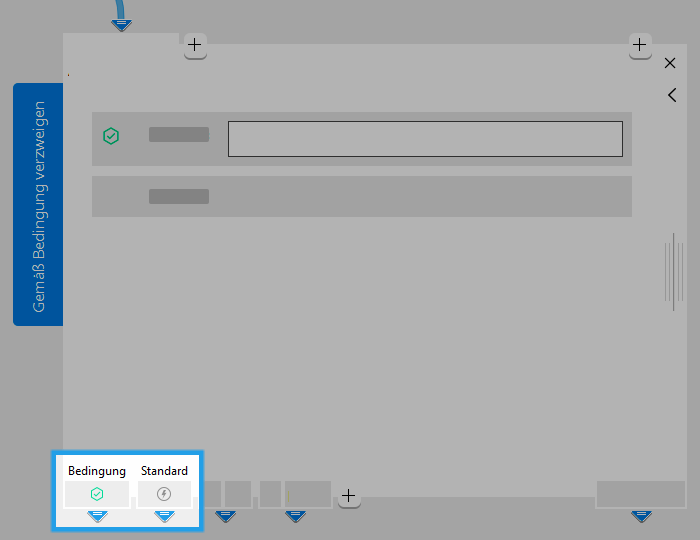

Zweigtrigger

Das Tool Gemäß Bedingung verzweigen verfügt über zwei Zweigtrigger, die sich in der unteren linken Ecke des Toolboards befinden. Standardmäßig ist der „Standardwert“-Zweigtrigger aktiv, auch wenn sich das Tool in einem fehlerhaften Status befindet. Darüber hinaus kann abhängig vom Ergebnis der Bedingung nur ein Zweigtrigger aktiv sein.

Aktive Zweigtrigger werden durch ein grünes Häkchen gekennzeichnet. Das graue Blitzsymbol kennzeichnet eine inaktive Verbindungsstelle für Zweigtrigger.
