Trigger für den Bildeinzug konfigurieren

Um die Konfigurationsoptionen für ein bestimmtes Kameragerät zu aktivieren, müssen Sie die Konfiguration aktivieren, in der die Bildquelle gespeichert ist. Nur dann ist es möglich, die Kameraparameter einer bestimmten Bildquelle zu konfigurieren oder den Vorschaumodus für die jeweiligen Bilddateien zu verwenden. Nach Aktivierung der Konfiguration und Auswahl des zu konfigurierenden Kamerageräts, können Sie die Parameter des ausgewählten Kamerageräts anpassen, z. B. den Triggermodus. MERLIC unterstützt je nach Trigger bis zu drei Triggermodi für den Bildeinzug: Hardware, Software und Freilaufend.

Standardmäßig verwendet MERLIC einen Softwaretrigger für alle angeschlossenen Kamerageräte. Um einen anderen Triggermodus zu verwenden, müssen Sie die betreffenden Kameraparameter manuell ändern. Dafür können Sie entweder die MVTec EasyParams oder die Kameraparameter auf der Registerkarte „Alle Parameter“ verwenden. Die EasyParams vereinen die wichtigsten Konfigurationsoptionen in sich, sodass Sie diese nicht extra suchen müssen. Die Kameraparameter auf der Registerkarte „Alle Parameter“ ermöglichen jedoch abhängig von den Parametern, die vom Kameragerät unterstützt werden, zusätzliche Konfigurationen. Falls der Triggermodus für ein Kameragerät nicht festgelegt werden kann, werden die jeweiligen Standardwerte der Kamera verwendet.

Triggermodus auf der Registerkarte „EasyParams“ festlegen

Auf der Registerkarte „EasyParams“ können Sie den Triggermodus mit dem Parameter „Trigger Method“ festlegen. Dieser kombiniert die Parameter „Trigger Selector“, „Trigger Mode“ und „Trigger Source“. Bei Auswahl der Triggermethode „Hardware“ oder „Software“ wird der Triggermodus automatisch aktiviert. Bei Auswahl der Triggermethode „Off“ bleibt der Triggermodus hingegen deaktiviert.

Triggermodus auf der Registerkarte „Alle Parameter“ festlegen

Auf der Registerkarte „Alle Parameter“ kann der Triggermodus in der Kategorie „AcquisitionControl“ manuell festgelegt werden. Dabei muss zuerst immer der Parameter „Trigger Selector“ festgelegt werden. Anschließend sollten Sie die Kameraparameter über die Schaltfläche in der oberen rechten Ecke der Registerkarte „Kameraparameter“ aktualisieren. Der Triggerselektor muss unbedingt zuerst festgelegt werden, weil die Parameter „Trigger Mode“ und „Trigger Source“ sowie in einigen Fällen der Parameter „Trigger Software“ an den ausgewählten Wert des Parameters „Trigger Selector“ gebunden sind. Wenn Sie den Triggerselektor ändern, wird die ganze Konfiguration dieser Parameterkombination geändert, sodass Sie diese ebenfalls neu konfigurieren müssen.

Wenn der Triggerselektor festgelegt wurde und der gewünschte Triggermodus von der Kamera unterstützt wird, können Sie den Triggermodus durch Auswahl der Parameter „Trigger Mode“ und „Trigger Source“ festlegen.

Kameraparameter für Hardwaretrigger festlegen

Registerkarte „EasyParams“

Um ein Kameragerät für die Verwendung mit einem Hardwaretrigger zu konfigurieren, müssen Sie einen Hardwaretrigger (z. B. Line1) im EasyParam „Trigger Method“ auswählen. Sie können nur Hardwaretrigger des Typs „Line<x>“ auswählen. Wenn Sie einen Hardwaretrigger anderer Art verwenden möchten, müssen Sie den Hardwaretrigger auf der Registerkarte „Alle Parameter“ konfigurieren.

Registerkarte „Alle Parameter“

Um ein Kameragerät für die Verwendung mit einem Hardwaretrigger zu konfigurieren, müssen Sie den Triggertyp im Parameter „Trigger Selector“ auswählen und „Trigger Mode“ auf „On“ festlegen. Anschließend müssen Sie den Parameter „Trigger Source“ auf den Anschlussstift, d. h. die physische Eingangsleitung, festlegen, der für den Hardwaretrigger konfiguriert wurde. Der richtige Wert von „Trigger Source“ hängt von den jeweils verfügbaren Anschlüssen des Kamerageräts und des Triggergeräts sowie deren Einrichtung ab. Informationen zu den entsprechenden Anschlüssen finden Sie in der jeweiligen Dokumentation für die Kamera und Triggereinrichtung, die verwendet werden.

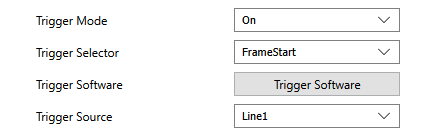

Die folgende Abbildung veranschaulicht eine Beispielkonfiguration für Hardwaretrigger. In diesem Beispiel ist „Trigger Source“ auf „Line1“ festgelegt, d. h. dass dieser Triggertyp für den Hardwaretrigger konfiguriert wird. Daher muss die Triggereinrichtung an den entsprechenden Anschlussstift von „Line1“ angeschlossen werden.

Wenn die MVApp ausgeführt wird, muss ein Hardwaretriggersignal gesendet werden, bevor die Timeout-Dauer erreicht wird. Ansonsten kommt es für den Bildeinzug zu einem Timeout. Die Timeout-Dauer beträgt standardmäßig 5 Sekunden. Sie kann durch Einstellung des Parameters „Grab Timeout“ in der Kategorie „HALCON Interface“ angepasst werden.

Kameraparameter für Softwaretrigger festlegen

Registerkarte „EasyParams“

Um ein Kameragerät für die Verwendung mit einem Softwaretrigger zu konfigurieren, müssen Sie den Triggertyp „Software“ im EasyParam „Trigger Method“ auswählen.

Registerkarte „Alle Parameter“

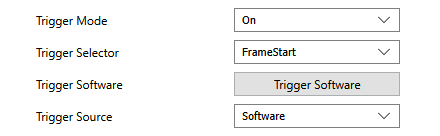

Um ein Kameragerät für die Verwendung mit einem Softwaretrigger zu konfigurieren, müssen Sie den Triggertyp im Parameter „Trigger Selector“ auswählen und „Trigger Mode“ auf „On“ festlegen. Anschließend müssen Sie den Parameter „Trigger Source“ auf „Software“ festlegen.

Kameraparameter für den Freilaufmodus festlegen

Registerkarte „EasyParams“

Wenn Sie ein Kameragerät für den Freilaufmodus konfigurieren möchten, müssen Sie lediglich den EasyParam „Trigger Method“ auf „Off“ festlegen.

Registerkarte „Alle Parameter“

Wenn Sie ein Kameragerät für den Freilaufmodus konfigurieren möchten, müssen Sie lediglich den Parameter „Trigger Mode“ auf „Off“ festlegen (siehe Abbildung).
