Plugin-Instanz hinzufügen

Auf der Registerkarte „ Kommunikation“ des MERLIC RTE Setups können Sie feststellen, welche Communicator-Plugins derzeit auf dem verbundenen System verfügbar sind. Sie können neue Instanzen der Plugins zum MERLIC RTE Setup hinzufügen, die aktuelle Konfiguration der Plugin-Instanz überprüfen und die Konfiguration für die Prozessintegration MERLIC kann in industriellen Bildverarbeitungssystemen, die in eine Fertigungseinrichtung integriert sind, eingesetzt werden. Die Maschinensteuerung, z. B. eine SPS (speicherprogrammierbare Steuerung), muss in der Lage sein, ein integriertes Erkennungssystem zu steuern, die Ausführung zu überwachen und die Ergebnisse abzufragen. MERLIC verfügt daher über einen Prozessintegrationsmodus, der eine Kommunikation mit einer Maschinensteuerung ermöglicht. Der Prozessintegrationsmodus kann über die Anwendung „MERLIC RTE“ gestartet werden, die mit der MERLIC-Installation bereitgestellt wird. anpassen. Nachdem Sie das Plugin konfiguriert haben, können Sie die Änderungen speichern und das Plugin direkt im MERLIC RTE Setup starten. Weitere Informationen zum Ändern der Konfiguration und zum Starten von Plugins finden Sie unter Communicator-Plugins konfigurieren und Communicator-Plugins starten bzw. beenden.

Neue Instanz eines Communicator-Plugins hinzufügen

1. Öffnen Sie die Registerkarte „Kommunikation“ im MERLIC RTE Setup.

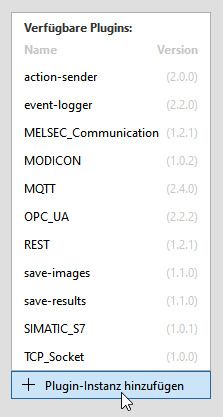

2. Klicken Sie auf die Schaltfläche „Plugin-Instanz hinzufügen“, um die Liste aller Communicator-Plugins anzuzeigen, die derzeit für die Prozessintegration verfügbar sind.



3. Wählen Sie das gewünschte Plugin aus, um eine neue Instanz des Plugins für die Konfiguration hinzuzufügen. Die Plugin-Instanz wird jetzt in der Liste oben links angezeigt.

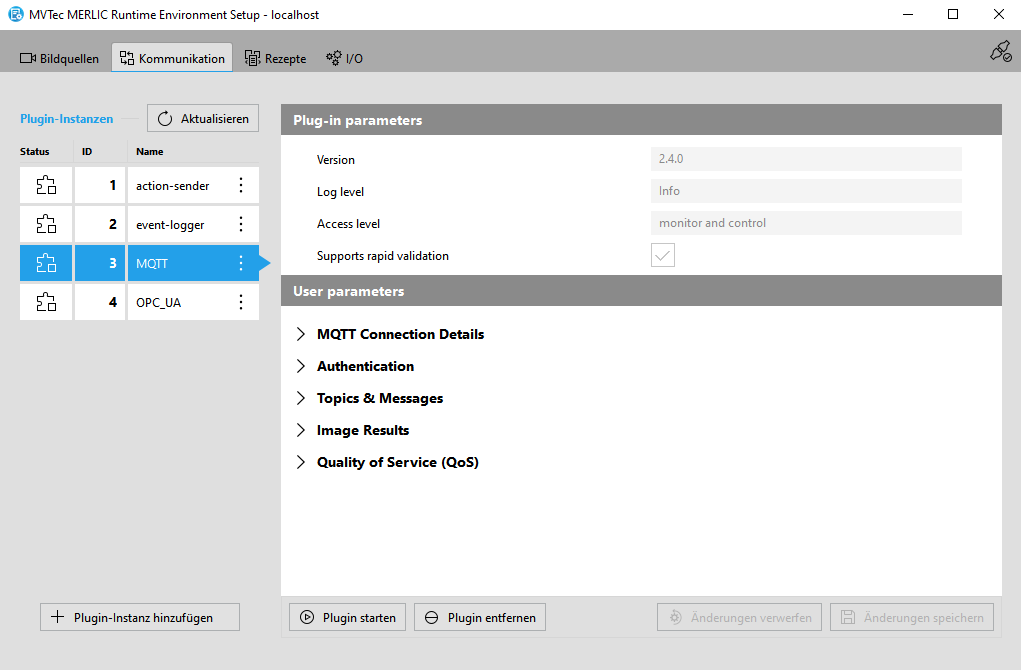

4. Die aktuelle Konfiguration der jeweiligen Plugin-Instanz wird auf der rechten Seite der Registerkarte „Kommunikation“ angezeigt. Die Parameter des jeweiligen Plugins werden mit den entsprechenden Standardwerten geladen. Weitere Informationen zur Konfiguration einer Plugin-Instanz finden Sie unter Communicator-Plugins konfigurieren.



Liste der Plugin-Instanzen

Für jede Plugin-Instanz werden Ausführungsstatus, ID und Name angezeigt. Der Name stellt den Namen des Communicator-Plugins dar. Wenn Sie mehrere Instanzen eines Plugins hinzufügen, werden alle Instanzen dieses Plugins mit dem gleichen Namen angezeigt. Die IDs der Plugin-Instanzen sind jedoch eindeutig.

Der Status einer Plugin-Instanz wird durch ein Symbol angezeigt:

Symbol	Beschreibung
	Dieses Symbol zeigt an, dass die Instanz des Communicator-Plugins derzeit ausgeführt wird.
	Dieses Symbol zeigt an, dass die Instanz des Communicator-Plugins derzeit nicht ausgeführt wird.

Plugin-Instanz entfernen

Wenn Sie eine Plugin-Instanz entfernen möchten, müssen Sie zuerst die Ausführung des Plugins beenden. Danach haben Sie zwei Möglichkeiten, um die Plugin-Instanz zu entfernen:

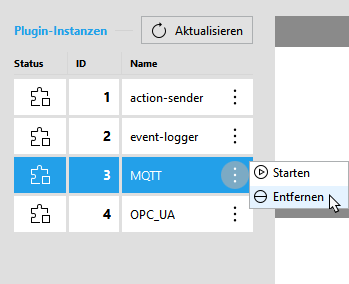

• Klicken Sie auf das Menüsymbol der jeweiligen Plugin-Instanz auf der linken Seite und wählen Sie „ Entfernen“ aus.



• Wählen Sie die jeweilige Plugin-Instanz auf der linken Seite aus und klicken Sie auf die Schaltfläche „ Plugin entfernen“ unten im MERLIC RTE Setup.

Alle Änderungen der Parameter der Plugin-Instanz gehen verloren, wenn sie aus dem MERLIC RTE Setup entfernt wird. Wenn eine neue Instanz des Plugins hinzugefügt wird, wird die Konfiguration mit den Standardwerten der Parameter geladen.
