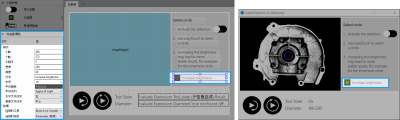

复选框

此小组件可在Frontend中用作复选框。您可以将小组件与具有二进制值 0 和 1 的参数建立连接。这让您可以直接在 Frontend 中设置具有此类二进制值的已连接参数的值。如果选中此复选框，则相应参数设置为 1，否则将设置为 0。

样式

X 轴、Y 轴：

通过在输入字段中输入左上角的所需坐标值，调整小组件的位置。

重叠顺序：

通过在输入字段中输入所需的值，调整小组件的重叠顺序。这样可以在多个小组件位于同一位置时定义要在上方显示的小组件，例如，如果小组件“A”具有“重叠顺序”“0”，而小组件“B”具有“重叠顺序”“1”，则小组件“B”将在小组件“A”的上方显示。

宽度：

调整小组件的宽度。 宽度以像素为单位，默认情况下设为 180。 要更改值该，请在输入字段中输入新的宽度。它必须至少为 32 并且不得大于 2147483647。

高度：

调整小组件的高度。 高度以像素为单位，默认情况下设为 40。 要更改值该，请在输入字段中输入新的高度。它必须至少为 32 并且不得大于 2147483647。

文本：

通过直接在文本字段中输入文本，定义要在复选框旁边显示的文本。

字体大小：

调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

字体颜色：

调整显示文本的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体类型:

在此属性的下拉菜单中选择显示文本的字体类型。

水平文本对齐：

调整在复选框中显示的文本或值的水平对齐情况。默认情况下设置为“左”。 您还可在下拉菜单中选择“居中”或“右”对齐。

垂直文本对齐：

调整在复选框中显示的文本或值的垂直对齐情况。默认情况下设置为“居中”。 您还可在下拉菜单中选择“顶部”和“底部”对齐。

数据

已连接的工具：

通过从下拉菜单中选择所需的工具，从 MERLIC Vision App 连接至工具。您仅可选择 MERLIC Vision App 中使用的工具。在“已连接的参数”属性中，您可随后选择想要在小组件中控制其值的参数。

已连接的参数：

从下拉菜单中选择想要控制其值的已连接工具的参数。该列表仅显示在“已连接的工具”属性中选定的工具的参数。因此，在选择参数前，您必须确保小组件已连接至工具。

应用程序示例

此小组件用于以下 MERLIC Vision App 示例：

• adapt_brightness_for_measuring.mvapp
• classify_pills.mvapp
• detect_anomalies_of_bottles.mvapp
• detect_anomalies_of_bottles_in_the_global_context.mvapp
