对话框按钮

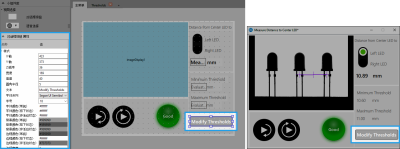

此小组件可用于创建具有对话框窗口的用户界面。如果想要在单独的窗口中显示用户界面的部分组件，这尤其有用。您需要添加定义窗口内容的其他视图，并将“对话框按钮”小组件配置为在新窗口中显示相应的视图。在 Frontend 中，可通过单击对话框按钮打开新窗口。

要获取关于如何针对此类用户界面配置“对话框按钮”小组件的详细说明，请参阅创建具有对话框窗口的用户界面章节。

样式

X 轴、Y 轴：

通过在输入字段中输入左上角的所需坐标值，调整小组件的位置。

重叠顺序：

通过在输入字段中输入所需的值，调整小组件的重叠顺序。这样可以在多个小组件位于同一位置时定义要在上方显示的小组件，例如，如果小组件“A”具有“重叠顺序”“0”，而小组件“B”具有“重叠顺序”“1”，则小组件“B”将在小组件“A”的上方显示。

宽度：

调整小组件的宽度。宽度以像素为单位，默认情况下设为 150。要更改值该，请在输入字段中输入新的宽度。它必须至少为 20 并且不得大于 2147483647。

高度：

调整小组件的高度。高度以像素为单位，默认情况下设为 50。要更改值该，请在输入字段中输入新的高度。它必须至少为 20 并且不得大于 2147483647。

圆角半径：

通过在输入字段中输入所需的值，调整按钮的圆角半径。它以像素为单位并默认设为 5。

文本：

通过直接在文本字段中输入文本，定义要在按钮中显示的文本。

字体类型:

在此属性的下拉菜单中选择显示文本的字体类型。

字体颜色（正常）：

调整在按钮处于活动状态并可按下时字体的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体颜色（按下）：

调整按下按钮时字体的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体颜色（非活动）：

调整在按钮处于非活动状态时（例如，如果该按钮引用了用户无访问权限的视图）字体的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

背景颜色（正常）：

调整在按钮处于活动状态并可按下时的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

背景颜色（按下）：

调整在按下按钮时按钮的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

背景颜色（非活动）：

调整在按钮处于非活动状态时（例如，如果该按钮引用了用户无访问权限的视图）按钮的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

边缘颜色（正常）：

调整在按钮处于活动状态并可按下时的边界颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

边缘颜色（按下）：

调整在按钮按下的情况下按钮的边界颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

边缘颜色（非活动）：

调整在按钮处于非活动状态时（例如，如果该按钮引用用户无访问权限的视图）按钮的边框颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

边缘宽：

通过在输入字段中输入所需的值来调整按钮的边框宽度。默认情况下设置为 2。

操作：

选择在按下按钮时执行的操作。您可以从下拉列表中选择操作。列表提供以下操作：

关闭使用对话框按钮的当前模态窗口。
在新窗口中打开一个当前可用的视图。

如果向设计添加了更多视图，它们也会添加到此属性的下拉列表中。

模式：

定义是否在模态窗口中打开选定的视图。这意味着只要模态窗口处于打开状态，父窗口就会处于非活动状态。默认情况下，它设置为“true”，即窗口作为模态窗口打开。如果想要将窗口作为非模态窗口打开，请从下拉列表中选择“false”。

应用程序示例

此小组件用于以下 MERLIC Vision App 示例：

check_pen_parts.mvapp
measure_distance_segment_circle_calibrated.mvapp
measure_distance_to_center_led.mvapp
