配置文件图像源

为了启用文件图像源（即图像文件目录）的配置选项，您必须激活包含相应图像源的图像源配置。只有这样，才能从所选来源采集图像并在图像预览中对其进行检查。有关激活的更多信息，请参阅主题激活配置

当图像源配置处于活动状态时，即可选择要配置的图像源，如下一部分中所述。

选择图像文件目录

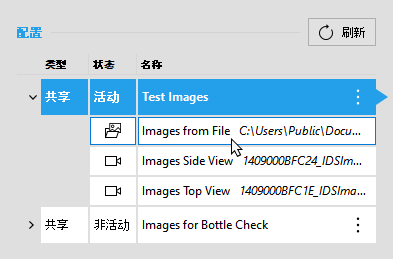

要检查图像文件目录中的图像，请从左侧活动配置中选择相应的图像源。

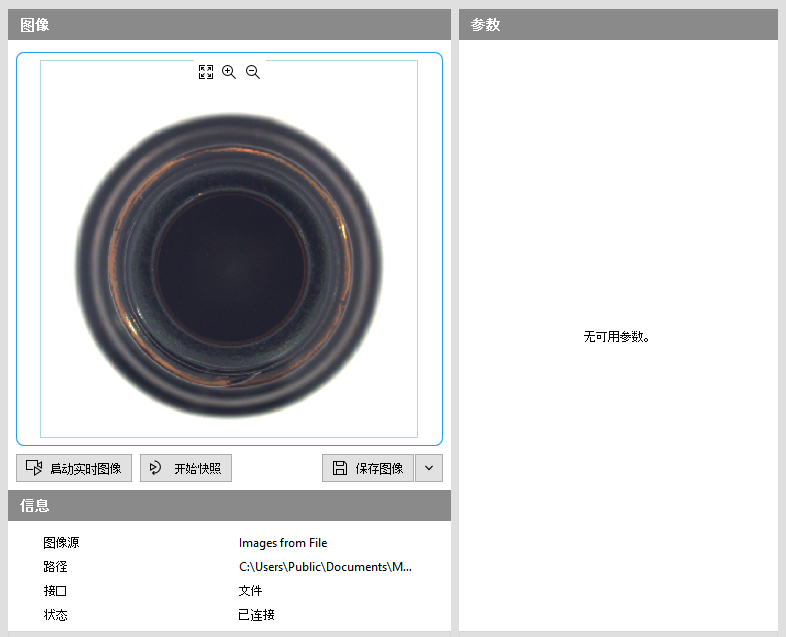

所选图像文件目录的相应详细信息将被加载并显示在图像源列表右侧。然后，您可以使用图像预览区域检查所选图像文件目录中的图像文件，将特定或所有图像文件保存在其他位置，并在“信息”区域中查找有关图像源的更多信息。由于没有要配置的相机参数，右侧的“参数”部分仍为空。

选择新的或不同的图像源后，可能需要通过图像预览底部的“ 开始快照”按钮更新图像视图。

您可以使用图像预览来检查相应图像文件目录中提供的图像。为此，您可以采集图像、放大和缩小图像以进行进一步检查，还可以保存当前显示的图像。

图像预览并不代表将由 MERLIC 采集并在您的应用程序中使用的确切图像。如需了解有关如何在 MERLIC Vision App 中使用图像源配置的更多信息，请参阅使用 MVApps 中的图像源主题。

您可以通过两种不同的方式采集图像：实时模式或拍摄单个图像的快照。

在实时模式下，会从文件目录连续采集图像。

要启用实时模式，请单击“ 启动实时图像”按钮。要停用实时模式，请使用“ 停止实时图像”按钮。

要从文件目录仅采集单个图像，请单击按钮“ 开始快照”。要停止拍摄单个图像的请求（例如，在超时的情况下），请使用“ 停止快照”按钮。

您可以调整所采集的图像的某个部分以进行图像预览。这很有用，比如您想聚焦所采集图像的某些部分。您可以通过以下方式缩放图像：

此功能仅用于 Image Source Manager 中的配置。MERLIC 所采集的图像将保持未缩放状态。要缩放采集用于 MVApp 中的图像，可使用 MERLIC 工具缩放图像。

要缩放图像的特定部分，请使用右键单击图像并在要缩放的区域上绘制一个矩形。将鼠标悬停在图像上并右键单击时，光标将变为图标。右键单击选择将覆盖图像的纵横比。所选部分将被拉伸以适应“Image Sources”选项卡中图像显示的大小。

您可以使用缩放工具栏中的图标，在不更改纵横比的情况下放大或缩小特定位置的图像。使用和图标时，鼠标光标所在的位置决定了图像的缩放位置。

图标	描述
	将图像重置为其原始大小。
	单击图像显示顶部的图标激活放大模式。现在，将光标悬停在图像显示上时，光标会变成图标。在放大模式下单击图像时，会以光标所在的位置为中心放大图像。当图像无法进一步放大时，该图标将显示为灰色。
	单击图像显示顶部的图标激活缩小模式。现在，将光标悬停在图像显示上时，光标会变成图标。在缩小模式下单击图像时，会以光标所在的位置为中心缩小图像。当图像无法进一步缩小时，该图标将显示为灰色。

图标

描述

将图像重置为其原始大小。

单击图像显示顶部的图标激活放大模式。现在，将光标悬停在图像显示上时，光标会变成图标。在放大模式下单击图像时，会以光标所在的位置为中心放大图像。

当图像无法进一步放大时，该图标将显示为灰色。

单击图像显示顶部的图标激活缩小模式。现在，将光标悬停在图像显示上时，光标会变成图标。在缩小模式下单击图像时，会以光标所在的位置为中心缩小图像。

当图像无法进一步缩小时，该图标将显示为灰色。

使用键盘快捷键缩放图像时，将以图像中心为基准进行放大而不会更改纵横比。

快捷键	描述
`Ctrl` + `0`	将图像重置为其原始大小。
`Ctrl` + `+`	放大图像。
`Ctrl` + `-`	缩小图像。如果图像已适应图形窗口，则禁用此快捷方式。
`Ctrl` + 鼠标滚轮	以鼠标光标所在的位置为中心放大和缩小图像。
`Ctrl` + 左键单击	在缩放的图像中移动。将光标悬停在图像显示上时，使用此快捷键，光标会变成图标。

您可以将图像文件的快照保存在计算机上的任何位置。您可以将图像保存在用于开发 MVApp 的系统上，其可独立于使用 MVApp 的系统。

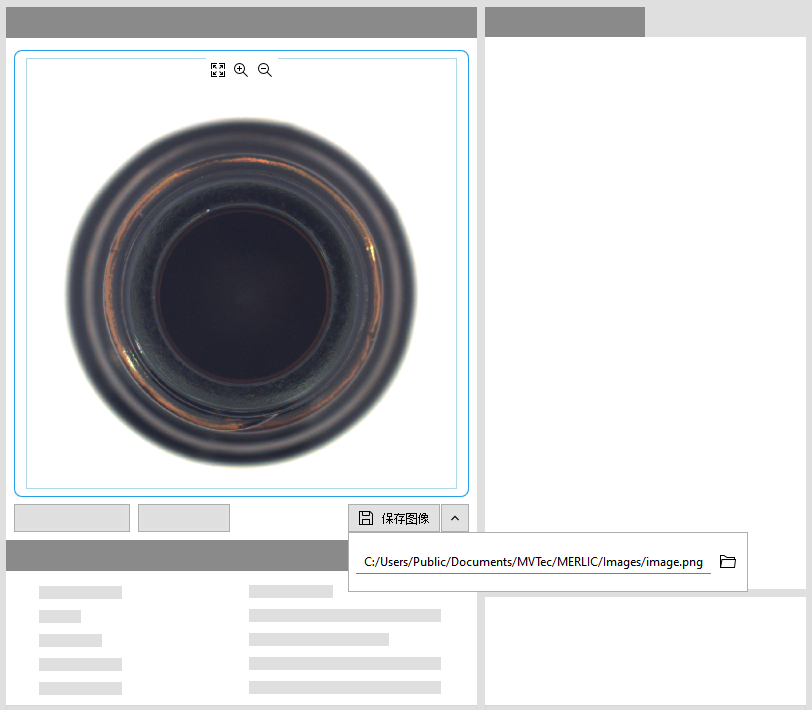

单击“保存图像”按钮旁边的小箭头按钮。对于较小的窗口尺寸，该按钮将仅显示图标而不显示文本。
在输入字段中输入路径和文件名，或单击图标在文件选择对话框中定义位置和文件名。您可以将图像存为 PNG 格式或 JPEG 格式。目前尚不支持其他文件格式。在下一步中，您可以将图像保存到定义的位置。

单击按钮“保存图像”即可将图像保存到预定义的位置。

如果在不更改文件名和位置的情况下保存多个图像，将会在文件名中添加索引号作为后缀，例如“image_1.png”和“image_2.png”。如果尚未定义文件名和文件路径，文件选择对话框将会打开。

您还可以在实时模式下于采集预览图像时保存图像。然后，将保存单击“保存图像”时采集的图像。

您可以在“信息”区域的图像预览下方获取有关所选图像源的更多信息。
