配置图像采集的触发器

要为特定相机设备启用配置选项，必须激活存储图像源的配置。只有这样，才可以配置特定图像源的相机参数或使用其图像文件的预览模式。激活配置并选择要配置的相机设备后，现在可以调整所选相机设备的参数，例如触发器模式。MERLIC 最多支持三种图像采集触发器模式，具体取决于触发器：硬件、软件和自由运行。

默认情况下，MERLIC 会为所有连接的相机设备设置软件触发器。要使用其他触发器模式，必须手动更改相应的相机参数。为此，您可以使用 MVTec EasyParams 或“所有参数”选项卡中的相机参数。EasyParams 提供了最重要的配置选项，无需搜索它们。但是，“所有参数”选项卡中的相机参数允许进行一些其他配置，具体取决于您的相机设备支持哪些参数。如果无法设置相机设备的触发器模式，则使用相机相应的默认值。

在“EasyParams”选项卡中设置触发器模式

在“EasyParams”选项卡中，您可以使用参数“Trigger Method”设置触发器模式。它结合了参数“Trigger Selector”、“Trigger Mode”和“Trigger Source”。当选择触发方法“Hardware”或“Software”时，会自动激活触发器模式。但是，当选择触发方法“Off”时，触发器模式保持关闭。

在“所有参数”选项卡中设置触发器模式

在“所有参数”选项卡中，可在类别“AcquisitionControl”中手动设置触发器模式。在这种情况下，第一步始终是设置参数“Trigger Selector”。然后，应单击“相机参数”选项卡右上角的按钮刷新相机参数。先设置触发器选择器很重要，因为参数“Trigger Mode”、“Trigger Source”以及在某些情况下“Trigger Software”都绑定到参数“Trigger Selector”的选定值。如果更改触发器选择器，则会更改此参数组合的整个配置，并且还必须重新配置。

如果已设置触发器选择器，且相机支持所需的触发器模式，则可以通过选择参数“Trigger Mode”和“Trigger Source”来设置触发器模式。

设置硬件触发器的相机参数

“EasyParams”选项卡

要配置相机设备与硬件触发器配合使用，在 EasyParam “Trigger Method”参数中选择硬件触发器，如 Line1。您只能选择“Line<x>”类型的硬件触发器。如果您想使用不同类型的硬件触发器，则需要在“所有参数”选项卡中配置硬件触发器。

“所有参数”选项卡

要配置使用硬件触发器的相机设备，请在“Trigger Selector”参数中选择触发器类型并将“Trigger Mode”设置为“On”。然后必须将“Trigger Source”参数设置为已为硬件触发器配置的引脚，即物理输入线。根据可用的连接器及其设置，每个相机设备和触发器设备的“Trigger Source”的正确值可能有所不同。有关适当连接器的信息，请参阅相应相机和触发器设备的文档。

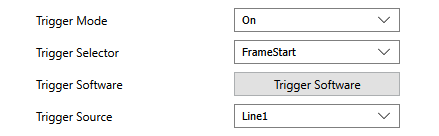

下图显示硬件触发器的示例配置。本例中“Trigger Source”设置为“Line1”，这表示为硬件触发器配置了此触发器类型。因此，触发器设备必须连接“Line1”的相应引脚。

当运行 MVApp 时，硬件触发器信号必须在达到超时持续时间之前发送。否则，图像采集将超时。默认情况下，超时持续时间为 5 秒。设置类别“HALCON Interface”中的“Grab Timeout”参数可调整此时间。

设置软件触发器的相机参数

“EasyParams”选项卡

要配置相机设备与软件触发器配合使用，在 EasyParam “Trigger Method”参数中选择触发器类型“Software”。

“所有参数”选项卡

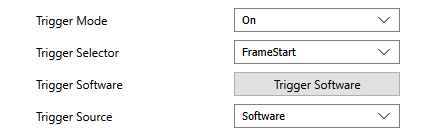

要配置使用软件触发器的相机设备，请在“Trigger Selector”参数中选择触发器类型并将“Trigger Mode”设置为“On”。然后必须将“Trigger Source”参数设置为“Software”。

为自由运行模式设置相机参数

“EasyParams”选项卡

要将相机设备配置为“自由运行”模式，只需将 EasyParam “Trigger Method”设置为“Off”。

“所有参数”选项卡

如果要将相机设备配置为“自由运行”模式，只需将参数“Trigger Mode”设置为“Off”，如下图所示。
