配置 Hilscher PCI 卡

您可以通过 MERLIC RTE Setup 选择和配置用于流程集成 MERLIC 用于集成在制造机器中的机器视觉系统。机器控制器（例如，可编程逻辑控制器 [PLC]）必须能够控制集成视觉系统、监控执行情况和查询结果。因此，MERLIC 提供了一个流程集成模式以支持与机器控制器的通信。 可使用应用程序“MERLIC RTE”在流程集成模式下启动，该应用程序随 MERLIC 安装一起提供。的设备。使用 Hilscher card时，配置的主要步骤包括在外部软件中安装和设置 Hilscher card。我们建议事先执行这些配置步骤，以确保这些设置对于 MERLIC RTE Setup 中的最终配置仍然有效。有关如何准备 Hilscher card方面的更多详细信息，请参阅 设置 Hilscher PCI 卡 主题。

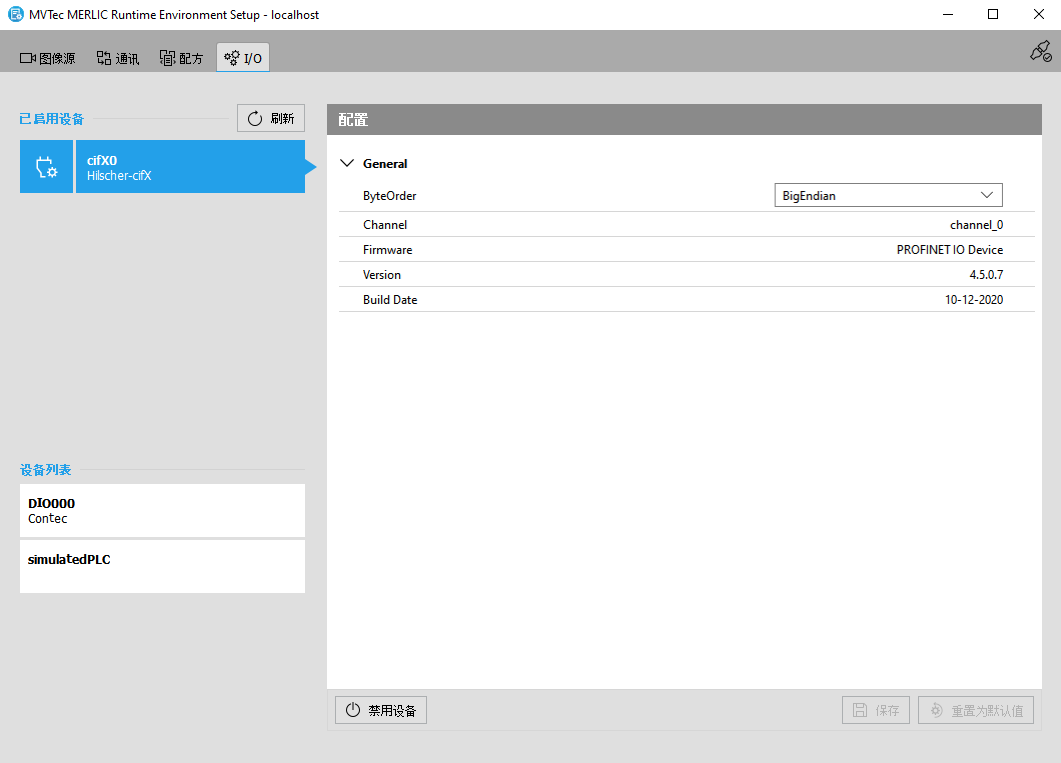

如果已相应地设置了 Hilscher card，则可以开始在 MERLIC RTE Setup 的“ I/O”选项卡中检查设置。

可用信息

MERLIC RTE Setup显示 Hilscher card的以下信息：

• 字节顺序
• 已选择通道的名称
• 使用的固件
• 固件版本
• 固件构建日期

此信息会反映事先在外部软件中设置的 Hilscher card的配置，如 设置 Hilscher PCI 卡 主题所述。

配置字节顺序

在 MERLIC RTE Setup 中，您可以选择数据交换的字节顺序，这是配置 Hilscher 卡最后的步骤。

1. 在设备列表中选择 Hilscher 卡。
2. 单击“字节顺序”的下拉菜单，然后选择所需的值：
   • LittleEndian
   • BigEndian
3. 通过“ 保存”按钮保存配置。只要启用了设备，配置就会保存。如果禁用设备（即从已启用设备列表中删除），则相应的更改将丢失，并且将恢复默认配置。

通道

单个 Hilscher card上可打开具有不同固件、版本和构建日期的多个通道。固件、版本和构建日期会根据所选通道进行调整。

重置配置

如需恢复设备的默认配置，可以通过单击 MERLIC RTE Setup 底部的“ 重置为默认值”来重置更改。
