I/O

MERLIC RTE Setup的“ I/O”选项卡供您选择和配置用于流程集成 MERLIC 用于集成在制造机器中的机器视觉系统。机器控制器（例如，可编程逻辑控制器 [PLC]）必须能够控制集成视觉系统、监控执行情况和查询结果。因此，MERLIC 提供了一个流程集成模式以支持与机器控制器的通信。可使用应用程序“MERLIC RTE”在流程集成模式下启动，该应用程序随 MERLIC 安装一起提供。的通讯设备。MERLIC 支持使用 Hilscher PCI 卡、数字 I/O 设备和带兼容 GenICam 的数字 I/O 通道的相机设备。MERLIC 还以虚拟设备的形式提供了一个模拟 PLC，可用于模拟。

目前，“I/O”只能用于配置本地系统上的设备，即 MERLIC RTE Setup 连接到本地系统的情况。如果 MERLIC RTE Setup 连接到远程系统，“I/O”将被停用。但是，在这种情况下，您可以在 MERLIC RTE Setup中单击将显示的按钮快速切换到本地系统。此外，您还必须确保 MERLIC 流程集成模式（即 MERLIC RTE）当前没有运行，从而确保“I/O”选项卡中的配置选项可用。

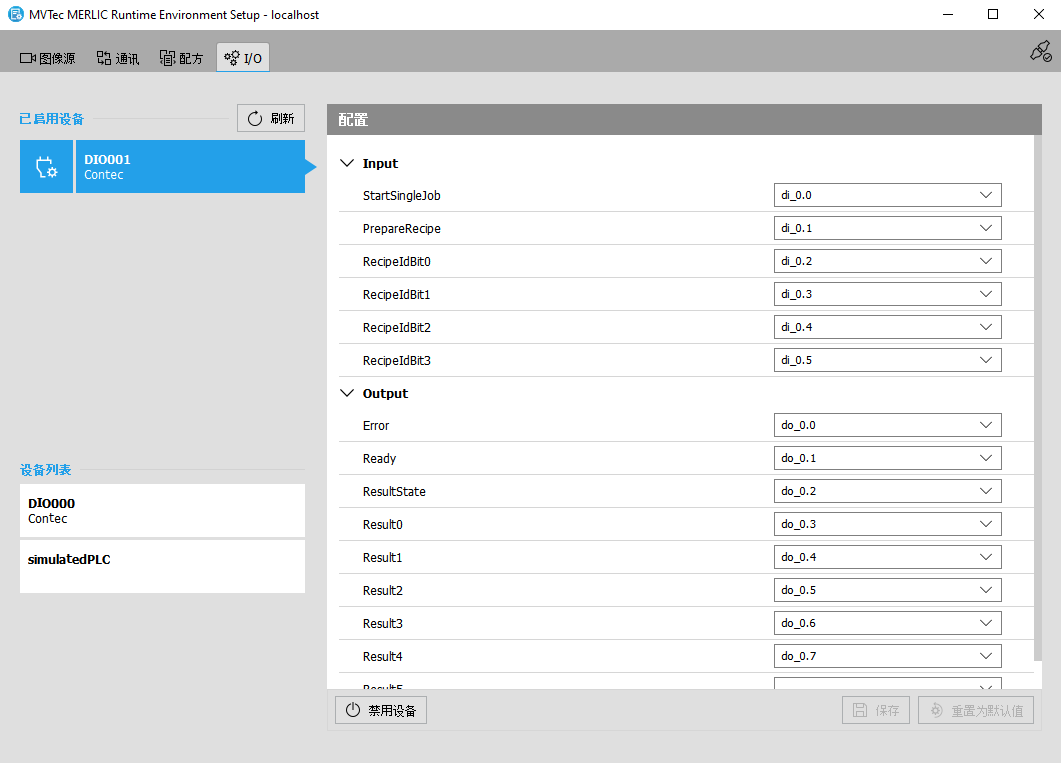

点击“I/O”中的“刷新”后，您可以在设备列表中检查当前哪些设备可用，以及选择要配置的和为流程集成启用的设备。系统将显示先前为此设备保存的配置。如果该配置有效，则可以对其进行修改。如果该配置无效，则只能将其删除。

数字 I/ O 设备和带 I/O 通道的相机设备的配置非常相似，并且只能在 MERLIC RTE Setup 的“I/O”选项卡中进行配置。如果是 Hilscher 卡，则主要配置步骤是在 Hilscher 的外部配置软件中预先执行。“I/O”选项卡代表 Hilscher 卡的最终配置部分。请参阅配置 Hilscher PCI 卡了解更多信息。

了解更多信息

选择设备

了解如何选择设备以获得有关该设备的信息或将其用于 MERLIC 流程集成。

设置设备

cifX PC 卡系列的 PCI 卡

了解如何为 MERLIC 流程集成设置与 Hilscher 卡的通信。

带兼容 GenICam 的数字 I/O 通道的相机设备

了解如何为 MERLIC 流程集成配置带数字 I/O 通道的相机的输入和输出通道。
