合并区域

使用此工具可合并由“区域 1”和“区域 2”参数表示的两个区域 tuple。

参数

基本参数

图像：

使用此参数将图像设置为背景。这通常应该是处理的特征（如轮廓或 ROI）所连接的图像。如果未连接图像，背景将会是黑色。

区域 1：

此参数表示第一个区域 tuple。区域必须发送自前一工具。因此，您必须将参数与前一工具的相应结果连接。已连接的区域随后用于合并。区域的边缘以定义的“区域输入”颜色高亮显示，例如，默认为红色。

区域 2：

此参数表示第二个区域 tuple。区域必须发送自前一工具。因此，您必须将参数与前一工具的结果连接。已连接的区域随后用于合并。区域的边缘以定义的“区域输入”颜色高亮显示，例如，默认为红色。

方法：

此参数定义用于合并两个区域 tuple 的方法。默认情况下，会选择“交集”作为“方法”。

值	描述

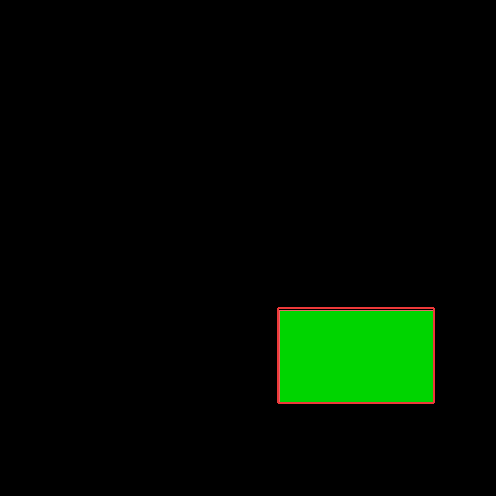

交集	获取“区域 1”和“区域 2”重叠的区域。
并集	将“区域 1”和“区域 2”合并为一个区域。

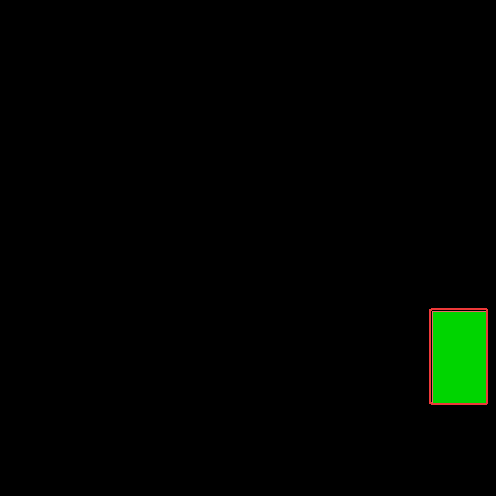

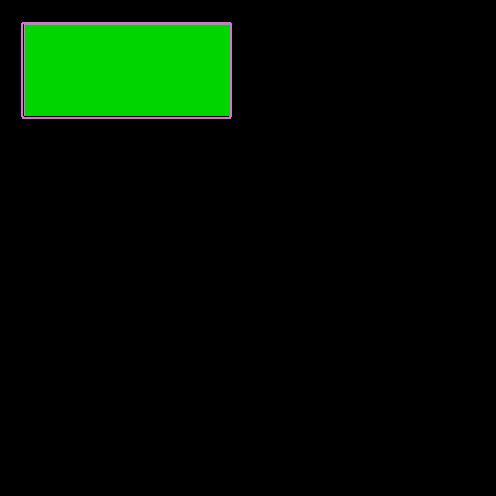

差分	从“区域 1”中减去“区域 2”。

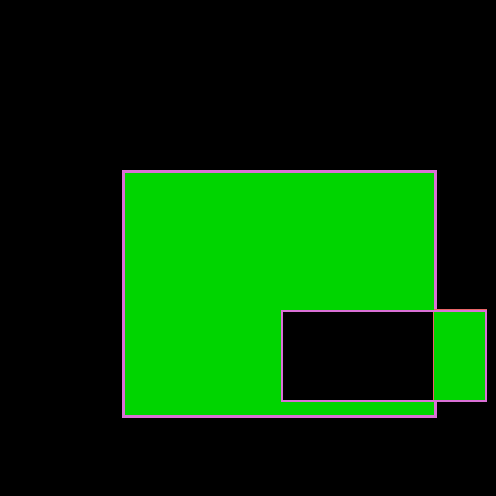

对称差	从两个区域的并集中减去“区域 1”和“区域 2”各元素间的交集。

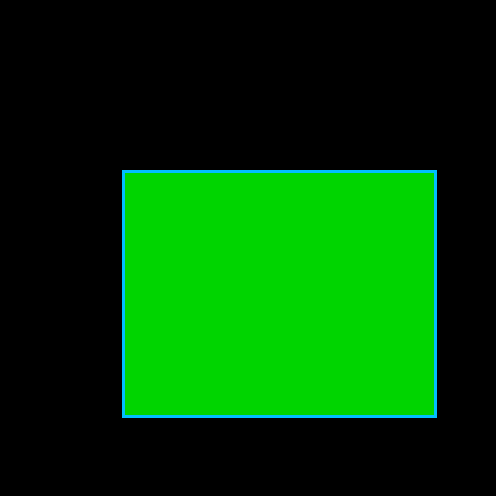

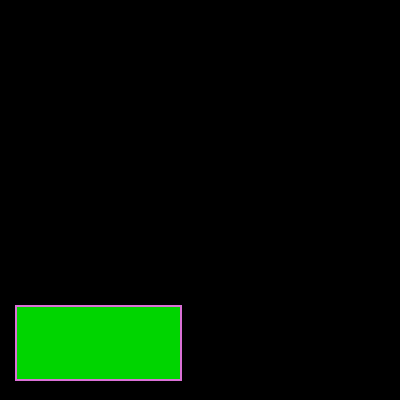

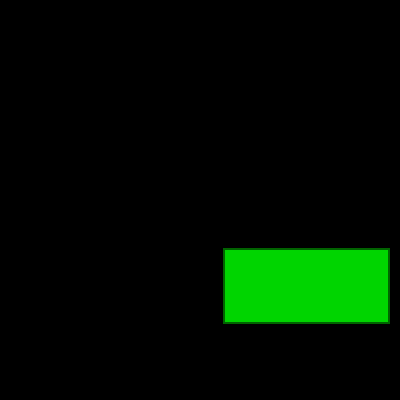

连结	连结“区域 1”和“区域 2”。

结果

基本结果

已合并的区域：

此结果包含合并的区域。

工具状态：

“工具状态”返回有关工具状态的信息，因此可用于处理错误。请参阅主题工具状态结果，了解关于不同工具状态结果的更多信息。

其他结果

处理时间:

此结果返回最近一次执行工具的持续时间（以毫秒为单位）。该结果作为附加结果提供。因此，默认情况下它是隐藏的，但是可以通过工具结果旁边的 按钮显示。有关更多信息，处理时间请参工具参考中所阅部分。

示例

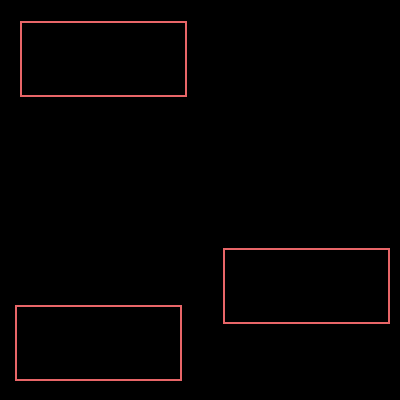

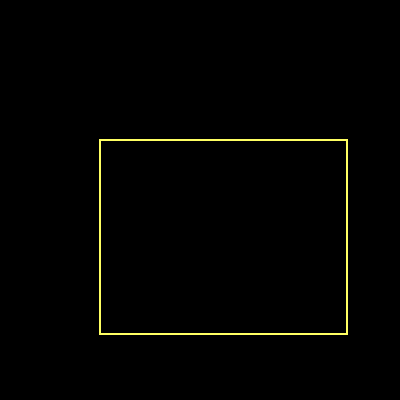

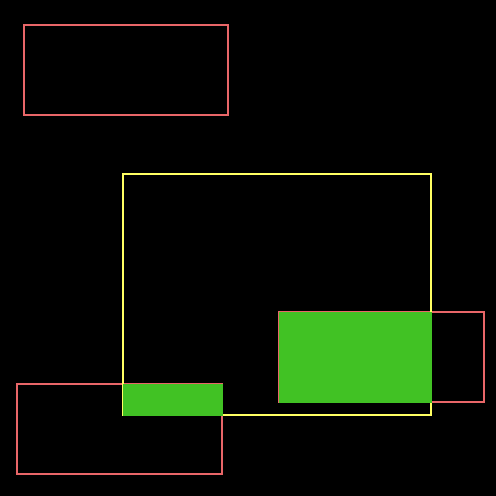

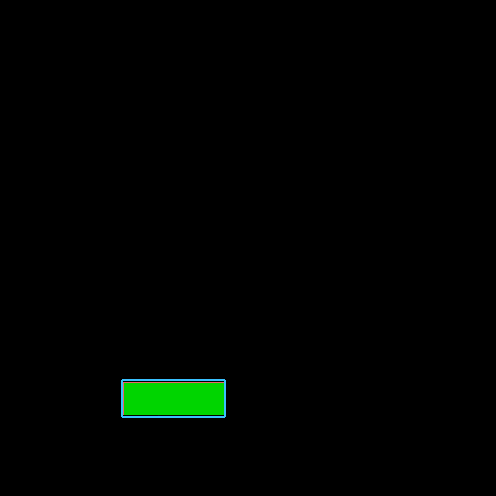

左下图表示“区域 1”，右图表示“区域 2”。“区域 1”和“区域 2”不可交换，即如果它们互换，tuple“已合并的区域”中的结果区域数可能更改。

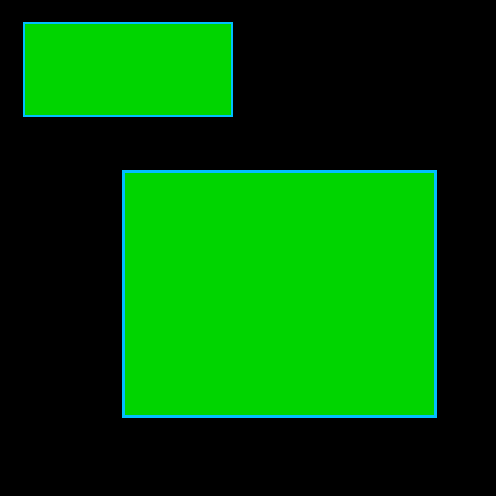

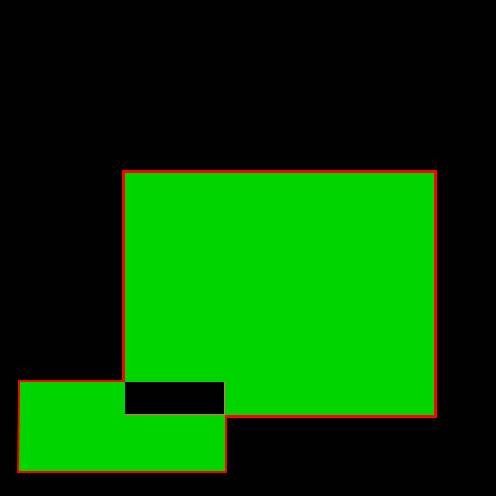

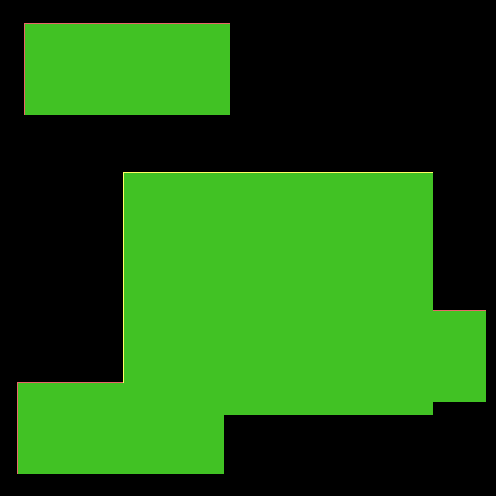

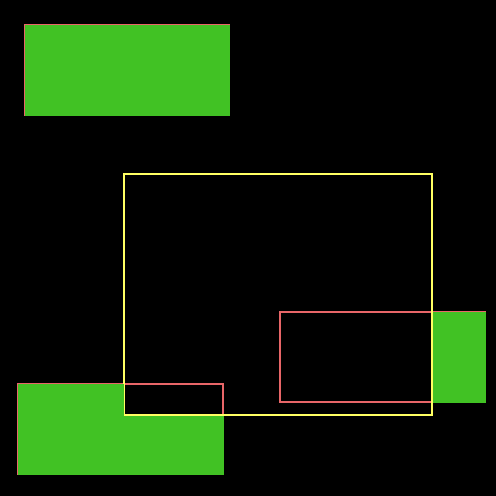

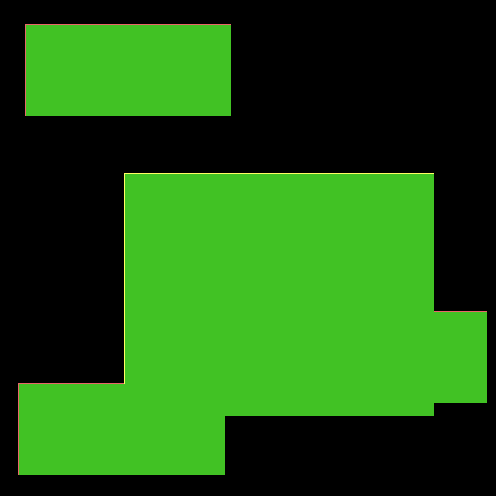

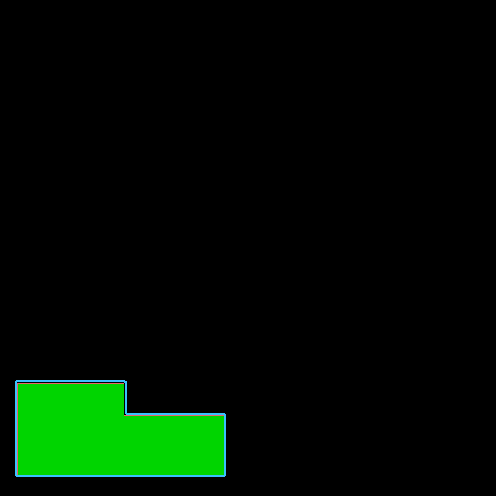

以下下拉列表显示通过不同方法来合并两个区域 tuple 的结果。
