旋转图像

此工具用于以特定方向按预定义的角度旋转图像。可以通过直接在图像中绘制点 ROI（即点形式的感兴趣区域 [ROI]）或连接来自前一个工具的点 ROI 来定义旋转中心。生成的图像会立即在工具的图形窗口中显示。它仍然会是矩形图像，因此，其未被旋转图像覆盖的任何部分会使用默认灰度值。

参数

基本参数

图像：

此参数表示要旋转的输入图像。如果前面一个工具的结果可提供图像，则会自动与其进行连接并将其用作输入图像。

如果将彩色图像作为输入图像，彩色图像的所有通道都将用于处理。

角度：

此参数定义用于确定图像旋转的距离和方向的角度。角度以度为单位。默认情况下，其值设置为 0°，图像未旋转。要更改旋转角度，请使用滑动条在相应的参数中选择所需的 “角度”。作为结果的 “已旋转的图像” 会立即显示。

值	描述
0	图像未旋转。
1 至 180	图像沿逆时针方向旋转。
-1 至 -180	图像沿顺时针方向旋转。

保持图像大小：

此参数确定是否保留原始图像尺寸。该参数值默认设为 1，意味着输出图像将与输入图像拥有相同的宽度和高度。

如果将 “保持图像大小” 设为 0，则图像尺寸将会改变。对于围绕默认 “ROI 旋转中心” 的旋转，整个图像将位于生成的图像 “旋转图像” 中。对于指定的 “ROI 旋转中心”，生成的图像 “已旋转的图像” 将仅向正坐标方向改变，即向下和向右。

其他参数

对齐数据:

此参数包含用于对齐 “ROI 旋转中心” 和图像的对齐数据。默认情况下，对齐数据会定义为不显示任何效果。如果想要使用特定对齐数据，您必须将参数连接至前一工具的适当结果，例如通过匹配确定对齐、确定与直线边缘对齐或对齐图像。

ROI 旋转中心：

此参数包含一个感兴趣区域（在本例中是点 ROI）用作旋转中心。默认情况下，“ROI 旋转中心” 位于图像的中心。要指定其他 “ROI 旋转中心”，您必须将参数连接至前一工具的适当 ROI 结果，或者必须使用点 ROI 按钮

在图像中绘制新的点 ROI。

如果您之前已旋转过图像，并想使用不同的 “ROI 旋转中心”，请在选择新的 ROI 之前重置 “角度” 为 0°。

此工具仅支持使用一个 ROI。如果参数包含多个 ROI，无论是来自与之前工具的连接，还是通过使用 ROI 按钮绘制的多个 ROI，仅第一个 ROI 将用于旋转。如果 “对齐数据” 可从前一个工具获取并连接自之前一个工具，则 “ROI 旋转中心” 将在内部对齐，而可能不再位于图像中心。

插值法：

此参数定义插值法，用于确定旋转后图像的生成的灰度值。灰度值插值法是提高转换后图像质量的有效方法。默认情况下，会将 “常数” 方法用于旋转。使用相应参数的组合框选择不同方法。

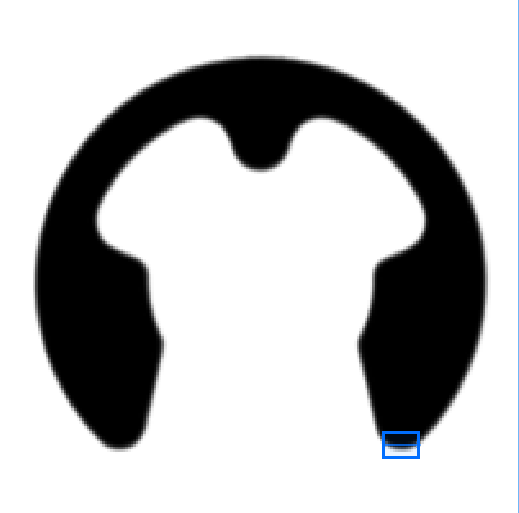

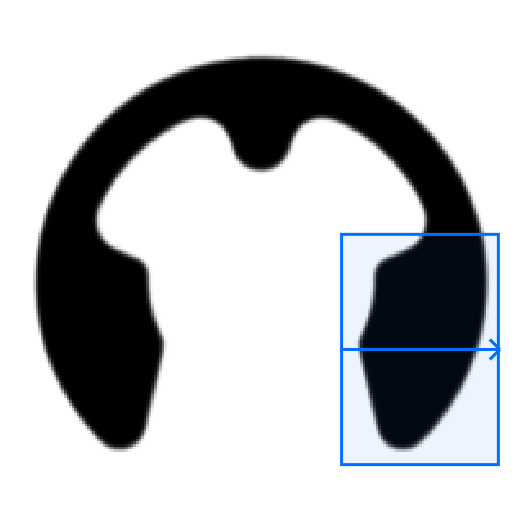

下表通过一些示例图像对各种插值法予以说明。示例图像显示在图像转换包含按比例缩小图像或按比例放大图像的情况下每种插值法的结果。下图中的感兴趣区域 (ROI) 显示按比例缩小的图像（左）和按比例放大的图像（右）示例中可见的图像部分。

值	描述	按比例缩小示例	按比例放大示例

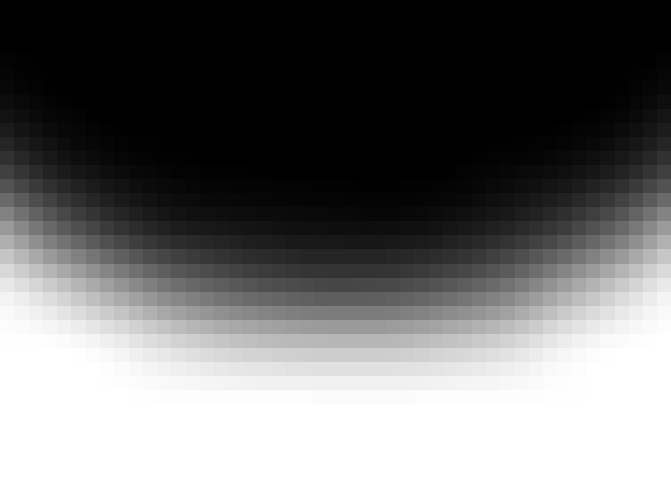

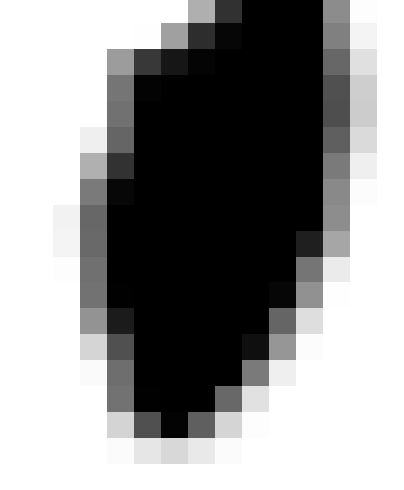

双三次	此方法使用原始图像中 16 个相邻像素确定生成的灰度值。按比例放大图像的质量最高，且运行时间最长

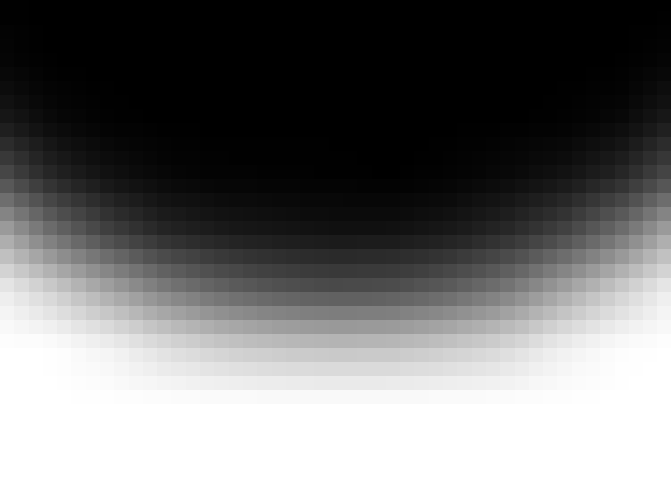

双线性	此方法使用原始图像中的 4 个环绕的最近的像素确定生成的灰度值。对于包含按比例放大但不包含按比例缩小的图像转换，该方法会生成效果更好的图像，并减少不非预期的锯齿状边缘。如果图像转换包含按比例缩小图像，由于混叠效应，此方法可能会在图像中造成非预期的伪影。中等质量和运行时间
常数	此方法使用相同权重的双线性插值从原始图像中 4 个环绕的最近的像素确定生成的灰度值。与“双线性”插值法相比，此方法将图像的平滑处理与平均值滤镜相集成。这样可以减少当图像转换包含按比例缩小图像时出现的非预期的混叠效应。中等质量和运行时间

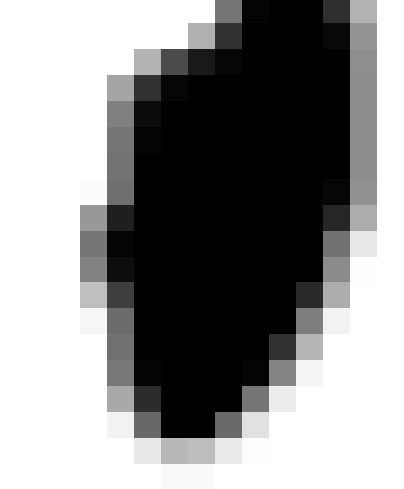

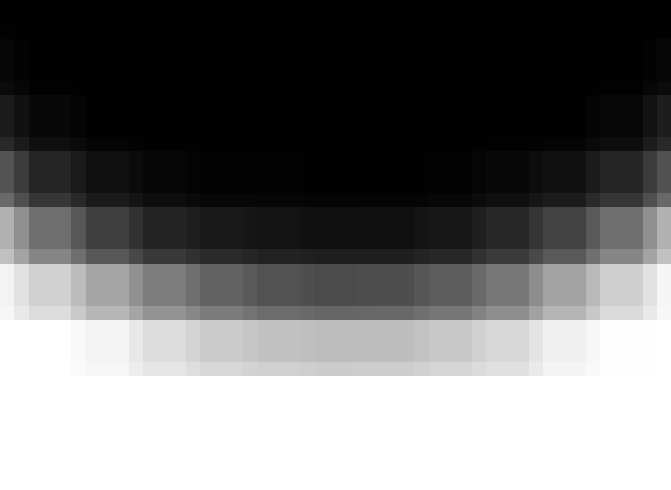

邻域	此方法仅根据原始图像中的一个像素确定生成的灰度值，即最近像素的灰度值。这意味着不会对多个像素执行插值，而是会将原始图像中的像素（其中心最接近生成的像素的中心）的灰度值分配给生成的像素。质量可能较差，但速度极快

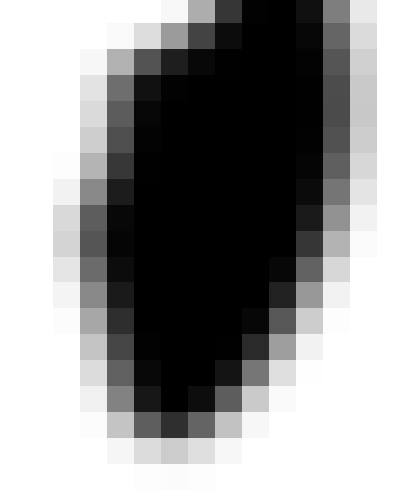

加权	此方法使用高斯权重的双线性插值从原始图像中 4 个环绕的最近的像素确定生成的灰度值。此方法在图像转换中使用了高斯滤镜以实现图像的集成平滑处理。这样可以更好地减少当图像转换包含按比例缩小图像时的混叠效应。与“常数”插值法相比，此方法所生成图像的外观更平滑。但是，按比例缩小的图像的运行时间会显著增加。质量好，但速度慢
