调整小组件

每个小组件都拥有可调整的单独属性。这些属性在 MERLIC Designer 的属性面板中显示。该面板仅显示当前选定小组件的属性。因此，要查看特定小组件的属性，只需在工作区中单击相应的小组件即可。如果未选定任何小组件，则会显示工作区的属性。您可以多选小组件，然后将它们拖动到新位置。

一般而言，小组件是在属性面板中进行配置。部分设置（例如，尺寸、位置和重叠顺序）还可以在工作区中直接调整。

属性面板中的小组件设置

工作区中的小组件设置

属性面板中的小组件设置

小组件的属性可通过各种类型的输入字段和编辑选项进行调整。这些字段和选项可能因小组件而异。

下文介绍属性面板中可能会提供的所有输入字段和编辑选项类型。如果您想要了解关于特定小组件可用属性的更多信息，请参阅可用小组件章节。

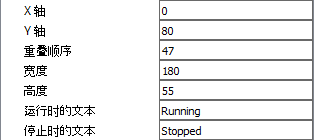

文本输入

大部分属性可通过在文本字段中输入所需的值进行调整。如果是数字值，则通常需要提供预定义取值范围内的值。如果定义了允许取值范围之外的值，系统会显示错误消息，其中还会提供关于允许取值范围的信息。

颜色选择

要更改小组件属性的颜色，请单击颜色字段并在对话框中选择所需的颜色。新颜色随后会在属性面板中显示。

文件选择

如果某个文件可用于小组件属性，则可通过单击右侧的 按钮进行选择。要恢复默认设置，您可单击 按钮。

下拉列表

一些小组件属性提供一组预定义的值，例如，字体或可用工具。要更改值，请单击箭头并从下拉列表中选择新值。

在某些情况下（例如，字体大小），属性值还可在文本字段中直接调整。

连接到工具

下拉列表还可用于定义到 MERLIC Creator 中工具的连接的小组件属性。“已连接的工具”和“已连接的参数”属性可用于从 MERLIC Creator 中的工具请求值，例如，图像或区域。要将小组件连接至工具，请从相应属性的下拉列表中选择所需的工具和值。

  1. 从“已连接的工具”属性的下拉列表选择想要连接的工具。该列表包含 MERLIC Vision App 中使用以及拥有适合相应小组件的工具参数或结果的所有工具。
  2. 从“已连接的参数”的属性的下拉列表中选择想要传输其值的工具参数或工具结果。该列表包含“已连接的工具”属性中选定工具的所有工具参数和结果。

如果没有可用于连接的工具或参数，则仅会分别显示<无工具>或<无参数>条目。

连接到群组中的工具

要连接属于群组的工具的参数或结果，操作方法与连接不属于群组的工具的参数相同。您只需为属性“已连接的工具”选择相应的群组，而不是选择工具本身。然后，可以在属性“已连接的参数”中选择工具和参数。

编辑对话框

还有一些小组件拥有特殊属性，用于定义更复杂的值。

要定义或调整这些属性的值，请单击“编辑...”按钮以打开包含相应配置设置的编辑对话框。

您可借助编辑对话框进行以下调整，具体取决于小组件：

  • 访问 MERLIC Vision App 中所用工具的工具参数和结果。
  • 从已连接连接器的值列表选择特定的值。选定的值随后在 Frontend 中提供。
  • 为已连接连接器定义自定义值列表。定义的值随后在 Frontend 中提供。
  • 选择应在 Frontend 中显示的视图。

以上示例图像显示“图像显示”小组件的属性。这些属性可用于从已连接的工具请求图像参数和结果，例如区域、轮廓和感兴趣区域 (ROI)。选定的图像值随后在 Frontend 中显示。有关更详细的说明和其他示例，请展开下方的下拉文本。当您决定显示 ROI 并将其编辑为可修改时，此操作仅会在 easyTouch 不处于活动状态时可行。这意味着 easyTouch 按钮 可以存在，但只要 easyTouch 处于活动状态，则即使 ROI 定义为可编辑，也不能够对其进行修改。

  1. 将小组件 图像显示 插入工作区。小组件的相应属性会立即在属性面板中显示。
  2. 单击想要编辑的小组件属性的“编辑...”按钮，例如，“显示 ROI”。新对话框会在左侧打开，其中包含所有可用图像参数和结果的列表。
  3. 选择想要访问的图像参数和结果。
  4. 通过箭头按钮添加选定值。在以下示例图像中，添加了四个感兴趣区域 (ROI)。
  5. 单击“确定”以确认您的选择。

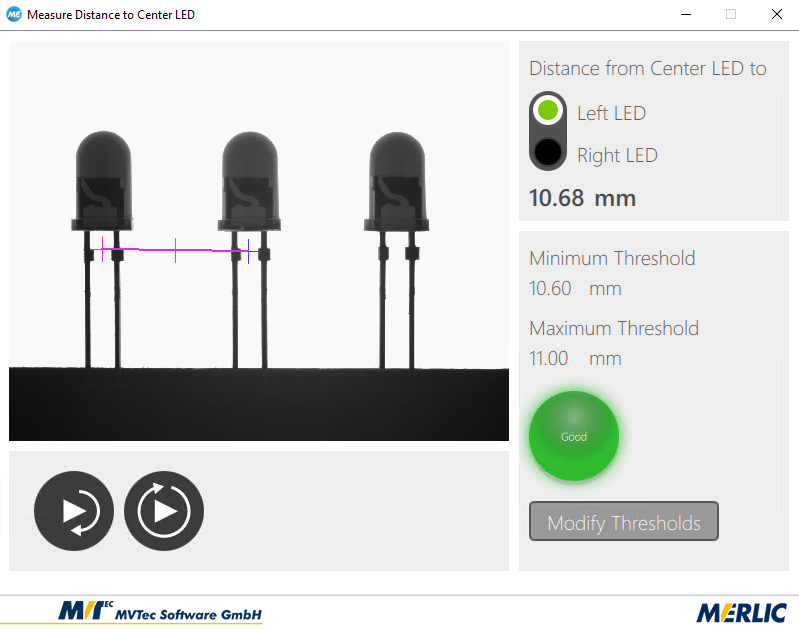

选定的值随后在 Frontend 中显示。在以下示例图像中，选定的段 ROI 和三个点 ROI 在图像中以可视化方式呈现。

如果仅传输一部分参数值到 Frontend，此功能尤其有用。

  1. 将“组合框”或“单选按钮组”小组件插入工作区。小组件的相应属性会立即在属性面板中显示。
  2. 通过在“已连接的工具”属性选择相应工具，将小组件连接至来自 MERLIC Vision App 的工具。
  3. 在“已连接的参数”属性选择想要为其定义值的连接器。

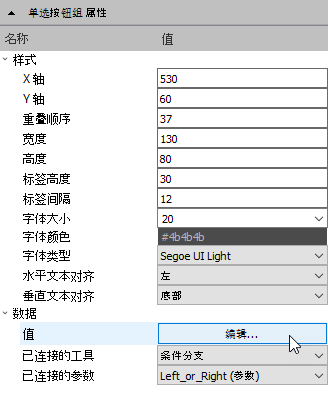

  4. 单击“值”属性的“编辑...”按钮。将会打开新窗口，您可在其中定义值。

  1. 输入想要为小组件定义的值。每一行都代表已连接连接器的一个值。因此，您需要将每个值写入新的一行。

  1. 单击“确定”以确认您的选择。新值会立即在 Designer 的工作区以及在 Frontend 中显示。

工作区中的小组件设置

除了可在属性面板中配置的特定设置外，还有一些常规属性可在工作区内直接调整。

尺寸和位置

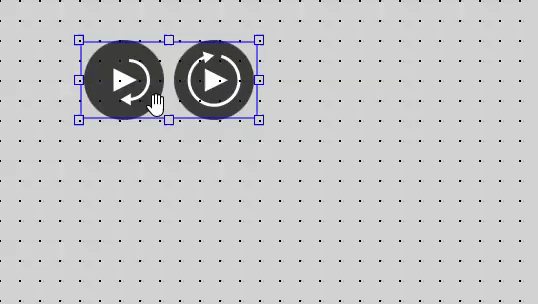

如何调整小组件的尺寸
  • 根据所需的尺寸拖动小组件的边角。如果已激活“网格对齐”模式，小组件的尺寸和位置将自动与显示的网格对齐。
如何调整小组件的位置
  • 将鼠标移至小组件上方，将其拖到新位置。
  • 在工作区中选择小组件，然后使用键盘的方向键将小组件移至所需的新位置。即使已激活“网格对齐”模式，您也可以按像素移动选定的小组件。

重叠顺序

如果使用多个小组件，您可为每个小组件定义重叠顺序，即小组件在重叠情况下的顺序。拥有最高重叠顺序的小组件在所有其他控件之上显示，而拥有最低重叠顺序的小组件则在所有其他控件之后显示。拥有相同重叠顺序的小组件按添加的顺序排序。

如何调整小组件的重叠顺序
  1. 在工作区中选择小组件，然后右键单击以打开上下文菜单。
  2. 选择以下选项之一：
    • 向上：将小组件移至更高的重叠顺序，即前移一层。
    • 向下：将小组件移至更低的重叠顺序，即后移一层。
    • 前置：将小组件移至最高重叠顺序，即所有其他控件之前。
    • 后置：将小组件移至最低重叠顺序，即所有其他控件之后。

群组对齐

在构建 Frontend 设计时您可一步对齐一组小组件。小组件的对齐将根据最后选定的小组件的位置确定。

如何对齐一组小组件
  1. 选择想要一起对齐的所有小组件，然后右键单击以打开上下文菜单。
  2. 转到菜单条目“群组对齐”，然后选择首选对齐方式：
    • 左对齐：将选定小组件与最后选定的小组件的左边界对齐。
    • 右对齐：将选定小组件与最后选定的小组件的右边界对齐。
    • 水平居中：将选定小组件与最后选定的小组件的中心水平对齐。
    • 顶部对齐：将选定小组件与最后选定的小组件的顶边对齐。
    • 底部对齐：将选定小组件与最后选定的小组件的底边对齐。
    • 垂直居中：将选定小组件与最后选定的小组件的中心垂直对齐。
