执行状态

此小组件显示机器视觉应用程序的当前状态。如果想要在 Frontend 中显示应用程序当前是否正在运行，您可使用此小组件。

样式

X 轴、Y 轴：

通过在输入字段中输入左上角的所需坐标值，调整小组件的位置。

重叠顺序：

通过在输入字段中输入所需的值，调整小组件的重叠顺序。这样可以在多个小组件位于同一位置时定义要在上方显示的小组件，例如，如果小组件“A”具有“重叠顺序”“0”，而小组件“B”具有“重叠顺序”“1”，则小组件“B”将在小组件“A”的上方显示。

宽度：

调整小组件的宽度。 宽度以像素为单位，默认情况下设为 180。 要更改值该，请在输入字段中输入新的宽度。 它必须至少为 60 且不大于 2147483647。

高度：

调整小组件的高度。高度以像素为单位，默认情况下设为 55。要更改值该，请在输入字段中输入新的高度。 它必须至少为 40 且不大于 2147483647。

运行时的文本：

通过直接在文本字段中输入文本，定义要在应用程序运行时显示的文本。

停止时的文本：

通过直接在文本字段中输入文本，定义要在应用程序停止时显示的文本。

运行时的背景颜色：

调整在应用程序运行时小组件的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

停止时的背景颜色：

调整在应用程序停止时小组件的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体颜色：

调整文本的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体类型:

在此属性的下拉菜单中选择显示文本的字体类型。

字体大小：

调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

水平文本对齐：

调整显示文本的水平对齐情况。默认情况下设置为“居中”。 您还可在下拉菜单中选择“左”或“右”对齐。

垂直文本对齐：

调整显示文本的垂直对齐情况。默认情况下设置为“居中”。 您还可在下拉菜单中选择“顶部”和“底部”对齐。

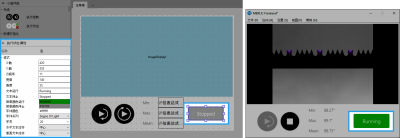

应用程序示例

此小组件用于以下 MERLIC Vision App 示例：

• classify_and_inspect_wood.mvapp
