设置与 PLC 的连接

MERLIC 与 Mitsubishi Electric MELSEC PLC 之间的连接需要在 Mitsubishi Electric 的 PLC 工程软件 GX Works 中进行配置。请记住，根据使用的 MELSEC PLC 型号，可能需要特定版本的 GX Works。通常，L 和 Q 系列的 MELSEC PLC 必须在 GX Works2 中设置，而 iQ-F 和 iQ-R 系列的 MELSEC PLC 则必须在 GX Works3 中设置。

下文中描述了启用 MERLIC 与 PLC 之间的连接所需的设置。

我们文档中使用了 GX Works2 版本 1.612N。如果您使用 GX Works3 或不同版本的 GX Works2，则用户界面和参数名称可能与示例图像中所见有所不同。如需了解 GX Works 的一般信息、其功能以及如何与 GX Works 配合使用以对 MELSEC 系列 PLC 进行编程和监控，请浏览 Mitsubishi Electric 的网站。

设置用于连接的 PLC 参数

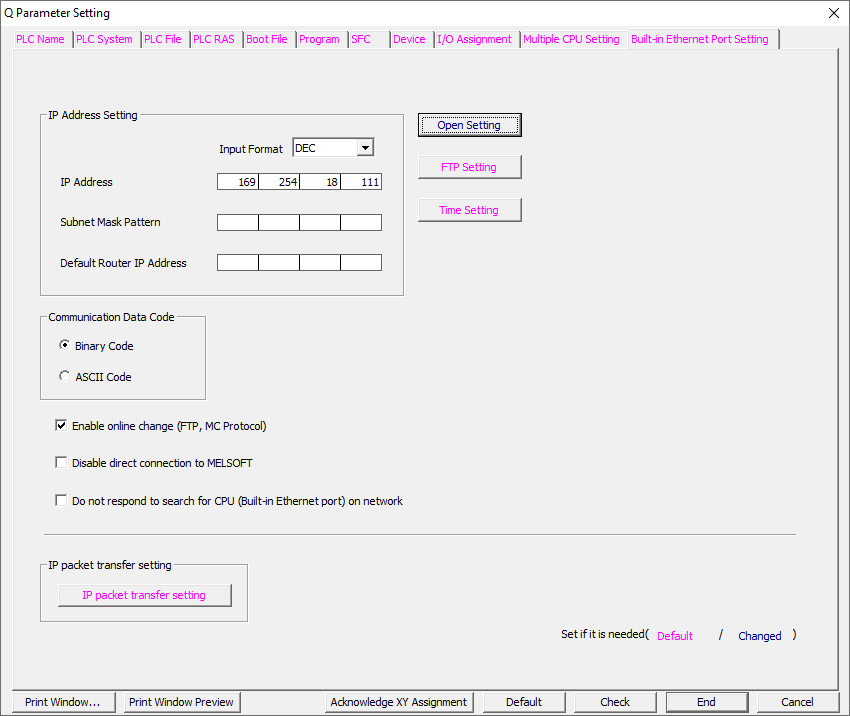

  1. 在 GX Works2 中打开项目的 PLC 参数设置，然后转到以太网端口设置的选项卡。下图显示了 Q 系列 MELSEC PLC 的示例配置。

    您需要检查和设置以下设置：

    设置

    描述

    IP Address

    给定的 IP 地址表示 PLC 的 IP 地址。为确保 MERLIC 和 MELSEC Communication 插件能够成功连接到 PLC，插件配置中为各个参数定义的 IP 地址必须与 PLC 参数设置中定义的地址相符。

    Communication Data Code

    此设置必须配置为使用二进制代码。

    Enable online change

    必须激活此设置。

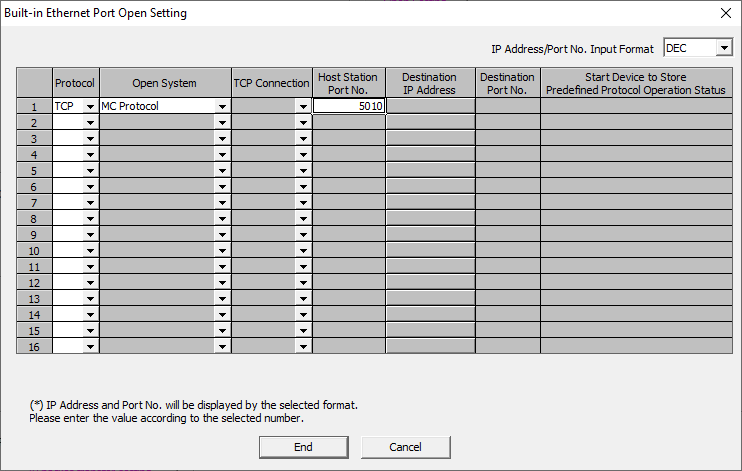

  2. 打开以太网端口的进一步设置，并定义所需的协议和端口。要使用 MELSEC Communication 插件，必须使用 TCP 作为网络协议，并将系统设置为使用 MC 协议。最后，还必须定义要使用的端口。与 IP 地址一样，PLC 参数设置中定义的端口号必须与插件配置中定义的端口号相符。在我们的示例图像中，端口被设置为插件配置的默认设置。

有关 MELSEC Communication 插件配置、IP 地址参数以及需要相应设置的端口的更多信息，请参阅配置插件中的Ethernet Connection Details部分。

如果所有 PLC 参数均已设置，则可以继续设置 PLC 程序，例如，导入“Global Label”文件、设置与 PLC 连接的以太网参数以及执行 PLC 程序。最后，您可以开始使用 MELSEC Communication 插件了。
