Neue Konfigurationen und Bildquellen hinzufügen

Eine Konfiguration im Image Source Manager stellt eine Gruppe von Bildquellen dar. Jede Bildquelle muss einer bestimmten Konfiguration zugewiesen werden. Es ist nicht möglich, eine Bildquelle ohne Konfiguration hinzuzufügen. Daher müssen Sie zuerst eine Konfiguration für eine neue Bildquelle hinzufügen oder die Bildquelle zu einer vorhandenen Konfiguration hinzufügen.

Es gibt verschiedenartige Konfigurationen: gemeinsame Konfigurationen und MVApp-spezifische Konfigurationen. Der Zustand einer Konfiguration bestimmt, ob die jeweiligen Bildquellen angepasst und in einer MVApp verwendet werden können. Weitere Informationen zu Konfigurationstypen und -status finden Sie unter Grundlegende Begriffe und Konzepte.

Eine neue Konfiguration hinzufügen

1. Klicken Sie auf die Schaltfläche „Neue Konfiguration“ unten links auf der Registerkarte „Bildquellen“.



2. Geben Sie den Namen der Konfiguration ein (siehe Abbildung).

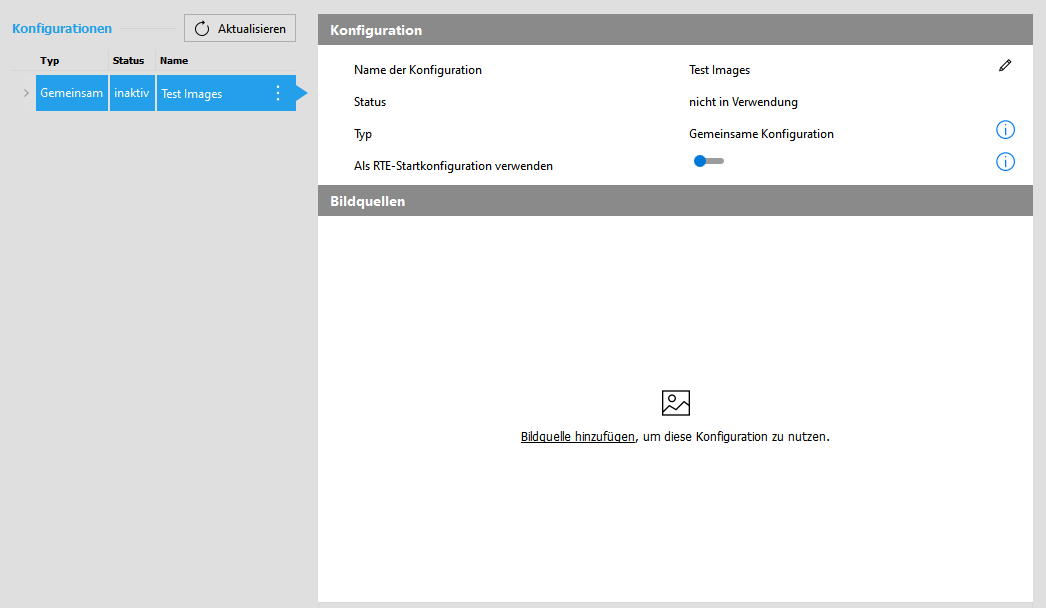

3. Klicken Sie auf die Schaltfläche „Konfiguration anlegen“ unten rechts auf der Registerkarte. Die neue Konfiguration wird zur Liste der Konfigurationen im linken Bereich hinzugefügt, und im rechten Bereich wird eine Übersicht der Konfiguration angezeigt (siehe folgende Abbildung). Werden neue Bildquellen zur Konfiguration hinzugefügt, werden sie auch in der Übersicht im rechten Bereich angezeigt.



   Der „Status“ zeigt den aktuellen Status der Konfiguration an. In der obigen Beispielabbildung ist der Status „inaktiv“, d. h., dass die Konfiguration nicht aktiviert ist.

4. Geben Sie an, ob die neue Konfiguration als RTE-Startkonfiguration verwendet werden soll. Aktivieren Sie den Umschalter für „Als RTE-Startkonfiguration verwenden“, wenn eine Konfiguration beim Start von MERLIC RTE, d. h. beim Start des Prozessintegrationsmodus, geladen und aktiviert werden soll. Die RTE-Startkonfiguration wird mit dem Flaggensymbol gekennzeichnet. Sie können die Einstellung später in der Übersicht der Konfiguration oder über das entsprechende Menü ändern, das über das Symbol  geöffnet werden kann.



Über die Schaltfläche „Aktualisieren“ können Sie die Liste aktualisieren, sodass der aktuelle Status der einzelnen Konfigurationen und Bildquellen angezeigt wird.

Konfigurationstyp ändern

Der Typ der Konfiguration ist standardmäßig auf „Gemeinsame Konfiguration“ festgelegt. Um eine gemeinsame Konfiguration in eine MVApp-spezifische Konfiguration umzuwandeln, müssen Sie die Konfiguration wie folgt manuell anpassen:

1. Kopieren Sie den Ordner der Konfiguration. Diese befinden sich standardmäßig im Verzeichnis „%APPDATA%\MVTec\Configurations“.
2. Fügen Sie den Ordner in das Verzeichnis ein, in dem sich die MVApp befindet.
3. Ändern Sie den Namen des Konfigurationsordners in den Namen der MVApp.

Anzahl der Konfigurationen

Es gibt keine allgemeingültige Empfehlung, welche Anzahl an Konfigurationen verwendet werden sollte. Ob Sie nur eine Konfiguration für alle Bildquellen verwenden können oder ob es besser ist, mehrere Konfigurationen zu verwenden, um Bildquellen zu trennen, hängt von verschiedenen Faktoren ab, z. B. von der Anzahl der Bildquellen oder vom Typ der Bildquellen. Es mag einfacher erscheinen, nur eine Konfiguration zu verwenden. Es gibt jedoch Anwendungsfälle, bei denen sich die Verwendung mehrerer Konfigurationen bewährt hat. Wenn Sie beispielsweise über zwei Kamerageräte verfügen, die Bilder des gleichen Objekts aber aus unterschiedlichen Perspektiven einziehen, könnten Sie eine neue Konfiguration erstellen, die nur diese beiden Kamerageräte enthält. Wenn Sie für eine solche Anwendung eine „Offline“-Einrichtung mit Bilddateien anstelle der Kamerageräte verwenden möchten, könnten Sie eine weitere Konfiguration mit zwei Bildverzeichnissen erstellen.

Wenn Sie nicht sicher sind, wie viele Konfigurationen Sie für Ihre Bildquellen verwenden sollten, sollten Sie die folgenden Nebeneffekte berücksichtigen:

• Beim Einrichten der Bildquelle in einer MVApp können nur die Bildquellen der derzeit aktiven Konfiguration verwendet werden. Wenn Sie eine bestimmte Gruppe von Bildquellen für die Integration in ein und dieselbe MVApp zur Verfügung stellen möchten, müssen Sie daher sicherstellen, dass alle betreffenden Bildquellen einer einzigen Konfiguration zugewiesen werden, weil für die Einrichtung des Bildeinzugs in einer MVApp nur die Bildquellen einer Konfiguration verfügbar sind, d. h. die Bildquellen der derzeit aktiven Konfiguration.
• Bei jeder Ausführung der MVApp wird ein Bild von allen Bildquellen in der aktiven Konfiguration eingezogen – unabhängig davon, ob die Bilder in der MVApp verarbeitet werden. Wenn die aktive Konfiguration eine Vielzahl von Kamerageräten enthält, werden daher alle enthaltenen Kameras geöffnet und verbunden sowie von allen betreffenden Kameras ein Bild eingezogen. Abhängig von den Kameras und deren Einstellungen kann dies die Ausführung verlangsamen, insbesondere dann, wenn nur ein Kameragerät in der MVApp verwendet wird. Darüber hinaus sind die Kameras in der Zwischenzeit nicht für andere Prozesse verfügbar.

Eine neue Bildquelle hinzufügen

1. Wählen Sie die Konfiguration aus, der Sie die neue Bildquelle hinzufügen möchten. Wenn keine Konfiguration vorhanden ist, müssen Sie zuerst eine neue Konfiguration hinzufügen.
2. Klicken Sie auf die Schaltfläche „Neue Bildquelle“ unten rechts auf der Registerkarte.

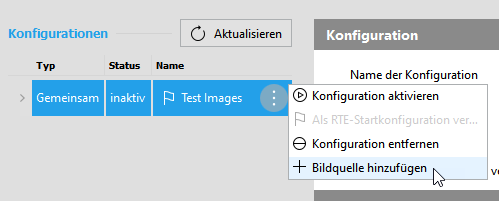

   Alternativ können Sie eine neue Bildquelle auch über das Menü der entsprechenden Konfiguration hinzufügen, das durch Klicken auf das Symbol  geöffnet werden kann.



3. Geben Sie den Namen für die Bildquelle ein.



4. Wählen Sie den Typ der Bildquelle aus. Sie können ein Bildverzeichnis oder ein Hardwaregerät, z. B. eine Kamera, auswählen.
   • Bildverzeichnis: Mit dieser Option können Sie eine Bildquelle hinzufügen, die Bilder aus einem Verzeichnis einzieht.
   • Gerät: Mit dieser Option können Sie ein Kameragerät oder ein Peripheriegerät, z. B. einen Beleuchtungs- oder Objektivregler, als Bildquelle hinzufügen.

   Bildverzeichnis auswählen

   Klicken Sie auf das Symbol , um den Dateibrowser zu öffnen, und wählen Sie das Verzeichnis mit den Bilddateien aus, die eingezogen werden sollen. Bei Verbindung zu einem Remote-System müssen Sie den Pfad zum Bildverzeichnis manuell in das Textfeld eingeben.



   Die folgenden Bildformate werden unterstützt: .bmp, .gif, .hobj, .ima, .jp2, .jpeg, .jpg, .jxr, .pbm, .pcx, .pgm, .png, .pnm, .ppm, .ras, .tif, .tiff, .xwd.

   Gerät auswählen

   1. Öffnen Sie das Dropdown-Menü, um die Liste der verfügbaren Geräte anzuzeigen.
      • MERLIC unterstützt USB3 Vision- und GigE Vision-kompatible Geräte sowie Hardware, die den GenICam GenTL-Standard unterstützt. Dazu zählen auch Peripheriegeräte wie Beleuchtungs- oder Objektivregler.
      • Die Geräte sind nach Schnittstelle (grau angezeigt) sortiert.
      • Geräte, die nicht verwendet werden können, sind mit einem Symbol vor dem Gerätenamen gekennzeichnet. Das Symbol zeigt den aktuellen Status des Geräts an.

        Symbol	Beschreibung
        	Das Gerät wird derzeit verwendet, z. B. von einer anderen Bildquelle in der aktiven Konfiguration oder von einem anderen Benutzer im selben Netzwerk.
        	Das Gerät ist nicht richtig konfiguriert. Dies kann der Fall sein, wenn die IP-Adresse einer GigE Vision-Kamera nicht richtig festgelegt ist oder ein Treiber für eine USB3Vision-Kamera fehlt. Beide Probleme können bequem über den jeweils in der Fehlermeldung angezeigten Link behoben werden.

   2. Wählen Sie das gewünschte Gerät aus. Sie können ein Gerät unabhängig vom aktuellen Status des Geräts hinzufügen. Wenn ein Gerät nicht verwendet werden kann, ist es jedoch nicht möglich, Live-Bilder einzuziehen oder Parameter zu konfigurieren.



   3. Aktivieren Sie bei einem Peripheriegerät die Option, die sicherstellt, dass keine Bilder von diesem Gerät eingezogen werden. Wenn diese Option aktiviert ist, wird kein Bildeinzug für dieses Gerät ausgelöst. Das Gerät wird daher ignoriert, wenn MERLIC überprüft, ob die Lizenzeinschränkungen in Bezug auf die zulässige Anzahl von Kameras erfüllt sind.



5. Klicken Sie auf die Schaltfläche „ Bildquelle anlegen“ oder drücken Sie die Eingabetaste auf der Tastatur, um die Bildquelle hinzuzufügen. Die neue Bildquelle wird hinzugefügt und automatisch für die Konfiguration ausgewählt.

   • Die neue Bildquelle wird zur Liste der Bildquellen der aktuellen Konfiguration hinzugefügt, die auf der linken Seite angezeigt wird. Das jeweilige Symbol zeigt den Typ und den aktuellen Status der Bildquelle an. Weitere Informationen zu den verschiedenen Statussymbolen und deren Bedeutung finden Sie im Abschnitt Status der Bildquelle überprüfen unter Konfiguration aktivieren.

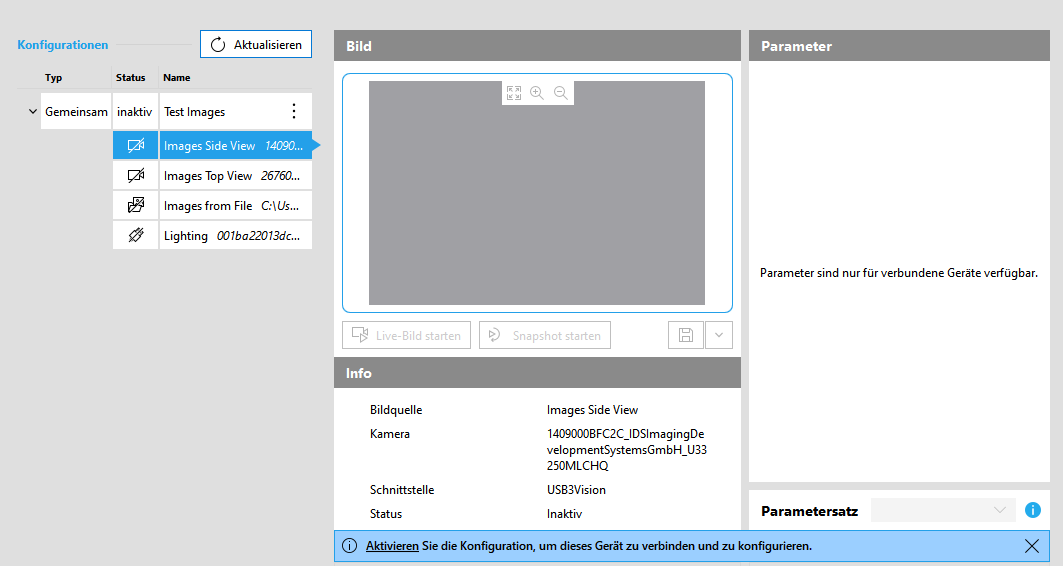

   • Die Bildquelle wird automatisch für die Konfiguration ausgewählt, d. h. auf der rechten Seite werden automatisch allgemeine Informationen sowie die Einstellungen für die Konfiguration der Bildquelle angezeigt. Die Einstellungen können jedoch nur konfiguriert werden, wenn die Konfiguration aktiv ist. In der folgenden Beispielabbildung können Sie sehen, dass noch keine Kameraparameter verfügbar sind. Um auf die Parameter zuzugreifen, müssen Sie zuerst die Konfiguration aktivieren, zu der die neue Bildquelle hinzugefügt wurde. Weitere Informationen zum Konfigurieren einer Bildquelle und zu den verfügbaren Konfigurationsoptionen finden Sie unter Bildquellen konfigurieren.



Eine Konfiguration oder eine Bildquelle umbenennen

Es gibt zwei Möglichkeiten, um eine gemeinsame Konfiguration oder eine Bildquelle umzubenennen. Sie funktionieren sowohl in der Liste der Konfigurationen auf der linken Seite als auch in der Übersicht der Konfiguration auf der rechten Seite.

• Klicken Sie auf das Symbol  rechts neben dem Namen der gemeinsamen Konfiguration oder der Bildquelle. Um die Umbenennung abzubrechen, drücken Sie Esc auf der Tastatur.



• Doppelklicken Sie auf den Namen der Konfiguration oder der Bildquelle. Um die Umbenennung abzubrechen, drücken Sie Esc auf der Tastatur.

Beachten Sie, dass Sie eine MVApp-spezifische Konfiguration nicht umbenennen können. Sie erkennen dies an einem ausgegrauten Symbol . Es ist jedoch möglich, die Bildquellen von MVApp-spezifischen Konfigurationen umzubenennen.

Eine Startkonfiguration für MERLIC RTE definieren

Sie können eine gemeinsame Konfiguration als Startkonfiguration für die Prozessintegration festlegen. Die RTE-Startkonfiguration gilt nur für MERLIC RTE. Beim Start des MERLIC Creators wird wieder die Konfiguration aktiviert, die in der letzten Sitzung verwendet wurde. Weitere Informationen finden Sie auch im Abschnitt RTE-Startkonfiguration unter Grundlegende Begriffe und Konzepte.

1. Wählen Sie die gewünschte Konfiguration im linken Bereich aus, um den Info-Abschnitt für die Konfiguration anzuzeigen.
2. Verwenden Sie den Schieberegler für „Als RTE-Startkonfiguration verwenden“, um die Konfiguration als Standardkonfiguration festzulegen.



3. Die RTE-Startkonfiguration wird mit dem Flaggensymbol gekennzeichnet.



Alternativ können Sie eine RTE-Startkonfiguration auch über das Menü der entsprechenden Konfiguration hinzufügen, das durch Klicken auf das Symbol  geöffnet werden kann.

Eine Konfiguration entfernen

Wählen Sie eine Konfiguration im linken Bereich aus, um die Konfiguration zu entfernen, und klicken Sie dann im unteren Bereich der Registerkarte „Bildquellen“ auf die Schaltfläche „Konfiguration entfernen“. Beachten Sie, dass alle Bildquellen der jeweiligen Konfiguration ebenfalls entfernt werden.

Alternativ können Sie das Menü der Konfiguration verwenden.

Wählen Sie eine Bildquelle im linken Bereich aus, um die betreffende Bildquelle zu entfernen, und klicken Sie dann im unteren Bereich der Registerkarte „Bildquellen“ auf die Schaltfläche „Bildquelle entfernen“.
