Bildquellen-Konfiguration öffnen

Die Konfiguration der Bildquellen für den Bildeinzug über den Image Source Manager kann auf der Registerkarte „ Bildquellen“ des MERLIC RTE Setups durchgeführt werden. Diese Registerkarte stellt die grafische Benutzeroberfläche für die Konfiguration von Bildquellen dar.

Es gibt mehrere Möglichkeiten, um das MERLIC RTE Setup mit der Registerkarte „ Bildquellen“ zu öffnen. Die einfachste Startmöglichkeit im MERLIC Creator ist die Taste F7. Sie können jedoch auch die folgenden Methoden verwenden:

Über das Panel „Bildquellen-Konfiguration“

Im Panel „Bildquellen-Konfiguration“ finden Sie eine Übersicht über die derzeit aktive Konfiguration. Sie können aber auch die MERLIC RTE Setup-Registerkarte „Bildquellen“ öffnen.

1. Öffnen Sie das Panel „Bildquellen-Konfiguration“.



2. Klicken Sie auf die Schaltfläche „ Bearbeiten...“, um das MERLIC RTE Setup mit der Registerkarte „Bildquellen“ zu öffnen.

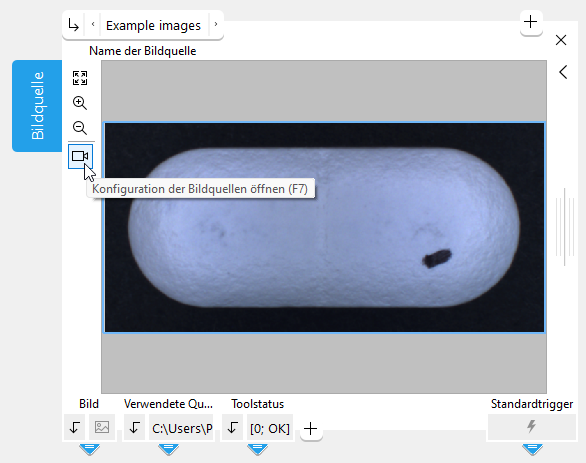

Über das Toolboard des Tools „Bildquelle“

Diese Möglichkeit ist nützlich, wenn Ihre MVApp bereits ein „Bildquelle“-Tool enthält und Sie die Konfiguration ändern möchten.

1. Wählen Sie das Tool „Bildquelle“ im Tool-Flow aus, um das zugehörige Toolboard im Tool-Arbeitsbereich anzuzeigen.
2. Klicken Sie auf die Schaltfläche , um das MERLIC RTE Setup mit der Registerkarte „Bildquellen“ zu öffnen.



Bei allen oben beschriebenen Methoden stellt das MERLIC RTE Setup automatisch eine Verbindung zum lokalen System her, wenn Sie die Bildquellen-Konfiguration im MERLIC Creator starten. Weitere Details zu anderen Optionen zum Starten des MERLIC RTE Setup, z. B. über die Kommandozeile, oder zum Wechseln zu einem Remote-System finden Sie unter MERLIC RTE Setup öffnen.

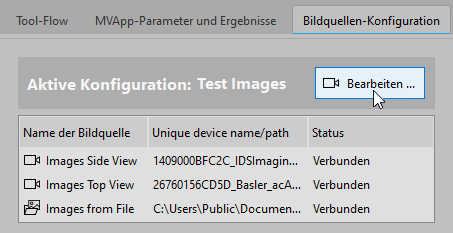

Übersicht über das Panel „Bildquellen-Konfiguration“

Im Panel „Bildquellen-Konfiguration“ werden Informationen zu allen Bildquellen der aktiven Konfiguration angezeigt. Wenn Sie schnell feststellen möchten, welche Konfiguration aktiv ist und welche Bildquellen zu dieser Konfiguration gehören, können Sie diese Übersicht im MERLIC Creator verwenden.

Für jede verfügbare Bildquelle werden der Name der jeweiligen Bildquelle sowie das Symbol, das den Typ der Bildquelle darstellt, angezeigt. Bildverzeichnisse werden mit dem Symbol gekennzeichnet. Darüber hinaus wird der Speicherort des jeweiligen Bildverzeichnisses angezeigt. Für Kamerageräte, die mit dem Symbol gekennzeichnet werden, wird der eindeutige Kameraname angezeigt. Bildquellen, die Peripheriegeräte wie Beleuchtungs- oder Objektivregler darstellen, werden durch das Symbol gekennzeichnet und mit dem jeweiligen eindeutigen Gerätenamen angezeigt. Der entsprechende Status zeigt an, ob die Bildquelle angeschlossen ist und verwendet werden kann. Wenn der Status „Verbunden“ lautet, ist die Bildquelle verfügbar und kann verwendet werden. Bei „Getrennt“ müssen Sie die Konfiguration erneut überprüfen.

Wenn Sie die Einstellungen einer Bildquelle anpassen müssen oder eine Bildquelle in der aktiven Konfiguration fehlt, können Sie die Registerkarte „Bildquellen“ des MERLIC RTE Setups über die Schaltfläche „ Bearbeiten...“ öffnen.
