创建自定义序列

要为图像源配置创建自定义序列，您必须创建一个包含所需采集设置的采集序列文件。序列文件必须创建为 JSON 配置文件，并使用特定的文件扩展名 (.seq)。您可以为配置创建任意数量的自定义序列。如果要更改现有自定义序列的配置，必须在相应的序列文件中进行调整。

要求

采集序列是图像源配置的组成部分。因此，您必须先创建包含一个或多个图像源的图像源配置。请务必通过采集序列添加要配置的所有图像源。如果需要，您还可以为图像源定义激活自定义序列时加载的备选参数集。

有关更多信息，请参阅添加新配置和新图像源和保存相机或外围设备的参数。

创建自定义序列

下面，我们将描述如何基于采集文件模板创建自定义采集序列。模板可以用作配置的起点。

1. 在您选择的编辑器中打开一个新文件，并将以下模板的内容复制到该文件中。
   模板

   复制

   {
     "$schema": "http://download.mvtec.com/acquisition-sequence-v2.0.schema.json",
     "Version": "2.0",
     "Lanes": [
       {
         "DeviceType": "ImageSource",
         "DeviceId": "Cam1",
         "AlternativeParameterSet": "param_set_1",
         "Actions": [
           {
             "Type": "SetParameter",
             "Attributes": {
               "ParameterName": "[Consumer]exposure",
               "ParameterValue": 200.0
             }
           },
           {
             "Type": "AcquireImage",
             "Attributes": {
               "ImageName": "Image1"
             }
           },
           {
             "Type": "Delay",
             "Attributes": {
               "Milliseconds": 2000
             }
           },
           {
             "Type": "Barrier",
             "Attributes": {
               "BarrierName": "barrier1"
             }
           }
         ]
       },
       {
         "DeviceType": "ImageSource",
         "DeviceId": "Cam2",
         "AlternativeParameterSet": "param_set_2",
         "Actions": [
           {
             "Type": "Barrier",
             "Attributes": {
               "BarrierName": "barrier1"
             }
           },
           {
             "Type": "AcquireImage",
             "Attributes": {
               "ImageName": "Image2"
             }
           }
         ]
       }
     ]
   }

2. 以文件扩展名“.seq”保存文件。确保将文件保存在为其定义采集序列的图像源配置所在目录中。序列文件的名称定义了采集序列的名称。

   对于每个图像源配置，MERLIC 都会创建一个配置目录，其中存放着图像源的相应配置文件。它包含每个图像源的 JSON 文件以及持久性相机参数的 PERS 文件。默认情况下，这些 ISM 配置目录在以下目录中创建：“%APPDATA%\MVTec\Configurations”。配置目录的名称对应于图像源配置的名称。

   在以下示例图像中，为 ISM 配置添加了名为“MyConfiguration”的序列文件。因此，相应的路径为“%APPDATA%\MVTec\Configurations\MyConfiguration”。



3. 调整序列文件中的配置，以适应您的图像源配置和用例：
   1. 如有需要，调整“通道”(lanes) 的数量。模板提供两个lanes的示例配置，因为它包含两个相机设备的配置。如果要配置两个以上的图像源，请为要配置的每个图像源添加一个新通道。
   2. 对于每个通道，将“DeviceId”属性的值调整应为其配置相应通道的图像源的名称。
   3. 确保每个通道的“DeviceType”属性都设置为“ImageSource”。这也适用于配置 GenICam Producer 可用的非串流传输设备（例如仅用于照明的设备）的通道。
   4. 对于每个通道，调整“AlternativeParameterSet”属性的值：
      • 如果应使用主要参数集，将属性设置为 null。
      • 如果应使用备选参数集，定义所需参数集的名称。
   5. 调整每个通道的“Actions”部分的配置。它定义应用于相应图像源的一组“操作”，例如采集图像。有以下类型的操作可用：
      • AcquireImage
      • SetParameter
      • Delay
      • Barrier

      有关采集序列的结构和操作的更多信息，请参阅序列文件结构。有关某些示例序列的更多信息，请参阅采集序列示例。

   6. 保存您的更改。记得检查文件是否为有效的 JSON 格式，以避免加载 MVApp 配置时出错。
4. 重新加载包括序列文件在内的 ISM 配置，以使您的更改生效。有不同的方法可以触发重新加载：
   • 重新启动 MERLIC RTE Setup。
   • 在 MERLIC RTE Setup 的“图像源”选项卡中，按 Alt 键将“刷新”按钮更改为“重新加载”按钮，然后单击“重新加载”。

     重新加载 ISM 配置将重新打开所有相机并激活默认采集序列，无论此前激活的是哪个采集序列。

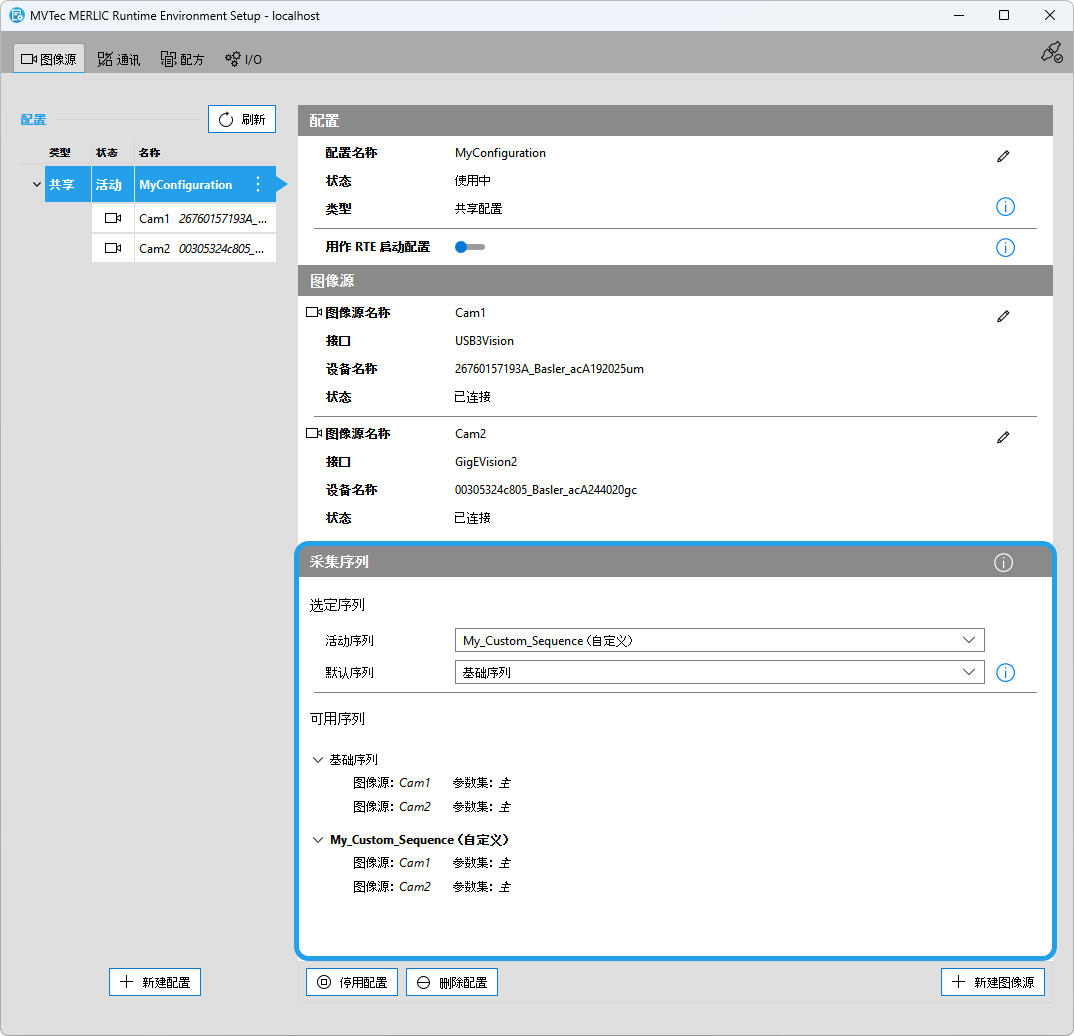

5. 现在，您的自定义采集序列将显示在相应图像源配置的概览中。如果需要，为您的图像源配置选择默认序列，如查看和激活序列中所述。



   如果无法加载序列文件，例如，因为它包含兼容性问题或语法错误，则会在 MERLIC RTE Setup 中用错误图标标记它。此外，错误详细信息记录在 MERLIC Creator 的日志文件中，该日志文件默认在“%LOCALAPPDATA%\MVTec\MERLIC\”目录中创建。在修复序列文件中的配置和重新加载 ISM 配置之前，无法使用相应的序列，也无法将其设置为默认序列或激活。有关更多信息，请参阅自定义序列故障排除。
