检查配方内容

MERLIC RTE Setup 的“配方”选项卡显示有关可用于 MERLIC RTE 的已导入配方 MERLIC 配方文件是 MERLIC 流程集成的关键部分。它是个单独文件（文件后缀为 .mrcp），定义了为流程集成加载哪个 MERLIC Vision App。它包含了一组预定义的输入值用于选定的工具参数，因此它还定义了参数化 MVApp 的方式。您可以使用单个输入值集为同一个 MVApp 创建多个配方文件。这让您可以通过不同的参数设置将 MVApp 重复用于各种应用场景。您还可以使用配方文件加载 MVApp用于完全不同的图像处理任务。的详情。

您可以获得有关配方本身的一般信息，还可以获得有关所引用 MERLIC Vision App (MVApp) 的详细信息，如参数化。下面，我们将详细描述提供了哪些信息。

请记住，在 MERLIC RTE Setup 运行时修改已导入配方的 MVApp 或配方本身时，配方信息不会自动更新。您必须再次手动重新导入配方或重新启动 MERLIC RTE Setup，以确保在“配方”选项卡中再次加载所引用 MVApps 的所有配方和所有信息。

配方列表

“配方”选项卡左侧显示已导入配方文件的列表。该列表中包含配方的名称和相应的配方 ID。使用 MERLIC RTE 时，此 ID 至关重要，因为如果要在流程集成期间更改配方，则必须使用 ID 指定要加载的配方。

如果 MERLIC 遇到问题，则配方将用图标标记。

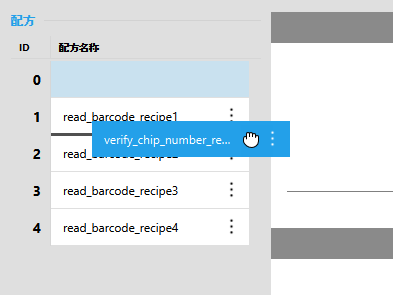

更改配方顺序

您可以根据需要更改列表中配方的顺序。“配方”选项卡中的所有修改都会自动保存。

将配方拖放到所需位置。
对其他配方重复此步骤，直到按需完成配方顺序设置。

请记住，更改配方的顺序也会影响相关的配方 ID。

配方详情

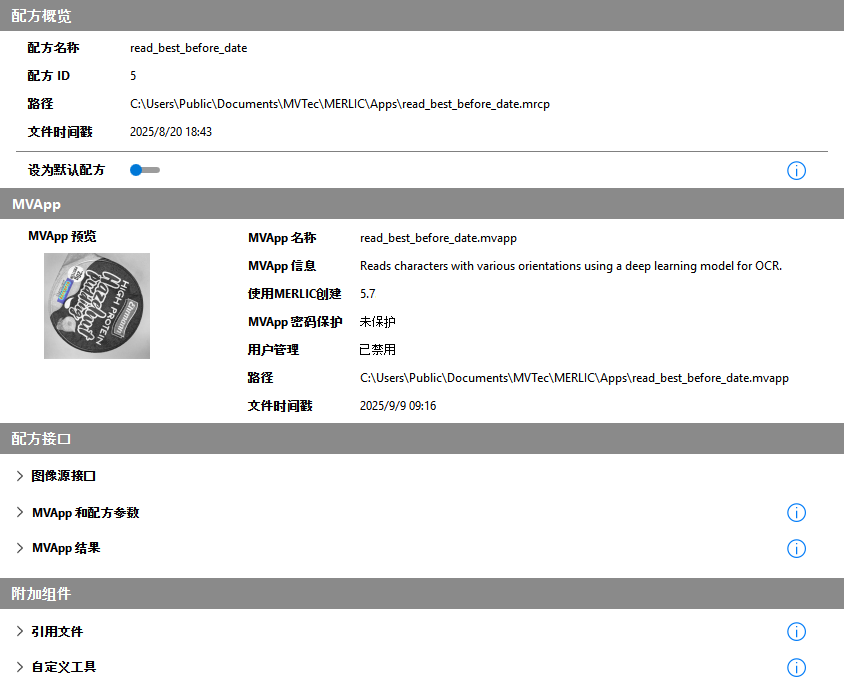

“配方”选项卡右侧显示当前所选配方文件的内容。信息按不同类别展示。

以下部分描述了每个类别提供的信息：

配方概览
MVApp
配方接口
附加组件。

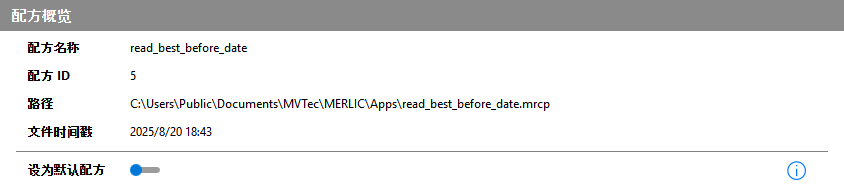

配方概览

此部分提供关于配方文件本身的信息。

配方名称

不含文件扩展名的配方名称。

配方 ID

配方的 ID。此 ID 在 MERLIC RTE 中用于引用要加载的配方。

路径

配方文件的绝对文件路径。

文件时间戳

上次保存配方的时间和日期。

设为默认配方

此设置可用于将配方设置为 MERLIC RTE 的默认配方。有关更多信息，请参阅定义默认配方。

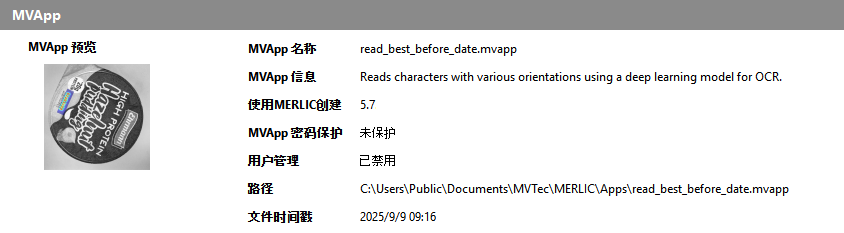

MVApp

此部分提供有关所引用 MVApp 的一般信息。

MVApp 预览

MVApp 的预览图像。如果未定义预览图像，则显示占位符图像。有关更多信息，请参阅定义 MERLIC Vision App 的预览。

MVApp 名称

MERLIC Vision App 的名称。

使用 MERLIC 创建

上次保存 MVApp 所用的 MERLIC 版本。

MVApp 密码保护

相应的值显示 MVApp 是否受保护。有关更多信息，请参阅保护 MERLIC Vision App。

用户管理

相应的值显示用户管理是否用于 MVApp 的 Frontend。有关更多信息，请参阅设置用户管理。

路径

MVApp 的绝对文件路径。

文件时间戳

上次保存 MVApp 的时间和日期。

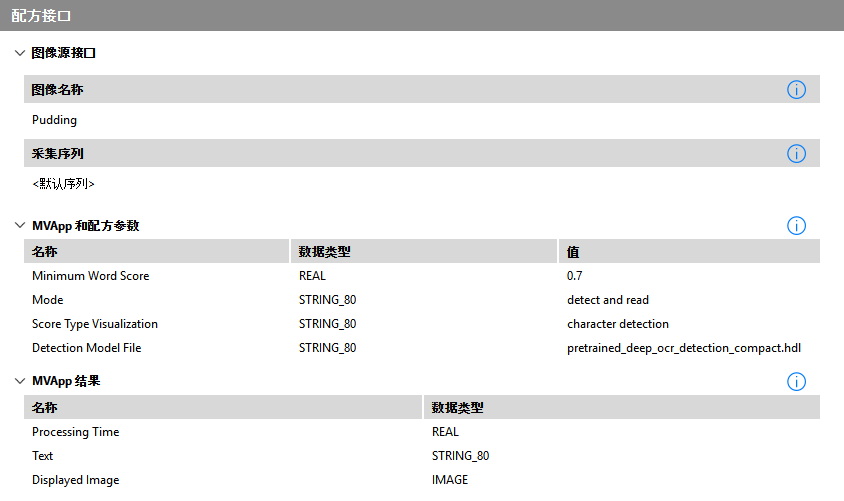

配方接口

此部分包含两方面信息：一是通过 Image Source Manager (ISM) 进行图像采集，二是已设为 MERLIC RTE 的 MVApp 参数和 MVApp 结果的工具参数与工具结果。

图像源接口

此部分提供有关通过 Image Source Manager (ISM) 使用的图像源配置的信息。

值	描述
图像名称	MVApp 中通过图像源工具获取的所有图像的名称。此部分仅列出通过 ISM 采集的图像。通过“从文件获取图像”工具获取的图像在附加组件部分列出。
采集序列	配方中引用的采集序列的名称。如果在创建配方时未选择特定采集序列，则会使用图像源配置的相应默认序列。有关更多信息，请参阅配置采集序列。

MVApp 和配方参数

用于通过配方文件对 MVApp 进行参数化的预定义 MVApp 参数集。它们以预定义的输入值存储在配方文件中。对于每个 MVApp 参数，会显示用户定义的名称、数据类型和值。

这些参数表示已添加到 MVApp 参数中的工具参数。在 MERLIC RTE 中加载配方时，其输入值可被相应的通信源（如 PLC）覆盖。有关更多信息，请参阅MVApp 参数。

MVApp 结果

MERLIC RTE 模式下相应外部通信源（如 PLC）可访问的工具结果列表。对于每个 MVApp 结果，会显示用户定义的名称和数据类型。

在 MERLIC RTE 中加载配方时，外部通信源只能查询此列表中显示的 MVApp 结果。其他工具结果将不可用。有关更多信息，请参阅MVApp 结果。

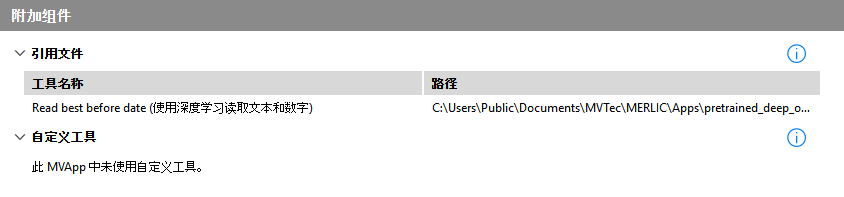

附加组件

此部分提供有关 MVApp 中使用的其他文件和 MERLIC 工具的信息。

引用文件

引用外部文件作为输入的所有 MERLIC 工具的列表，例如，深度学习模型。它显示 MERLIC 工具的名称和引用文件的绝对文件路径。这还包括使用工具“从文件获取图像”获取的文件图像源。

自定义工具

MVApp 中使用的所有自定义工具的列表。它显示自定义工具的名称和相应的工具路径。
