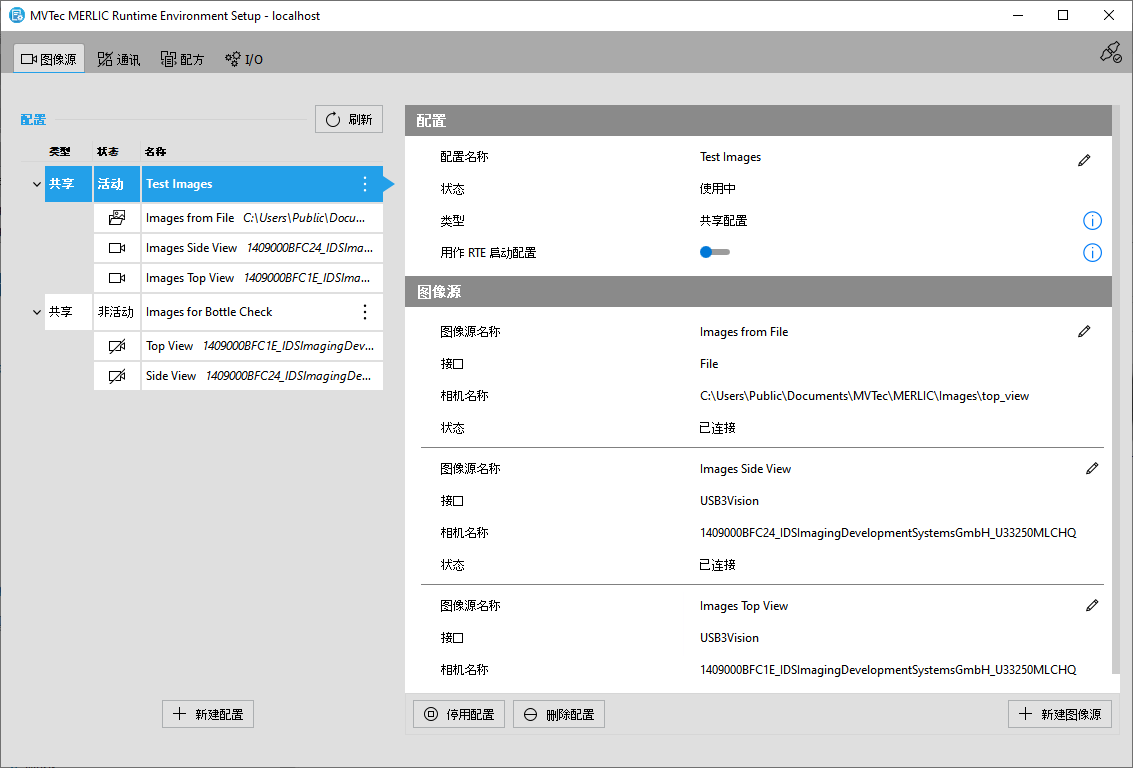

图像源选项卡

MERLIC RTE Setup的“ 图像源”选项卡代表图像用户界面，以供为通过 Image Source Manager 进行的图像采集配置图像源。您可通过它独立于 MERLIC Vision App 配置图像源。您可以设置不同类型的图像源，如相机设备、图像目录或灯光控制器等外围设备。当使用 Image Source Manager 采集图像时，必须将每个图像源分配到一项特定图像源配置 一项图像源配置代表 Image Source Manager 的一个图像源集。每个图像源都必须分配到一项特定配置。不含配置的图像源无法添加。因此，您首先必须在 MERLIC RTE Setup 的“图像源”选项卡中为新图像源添加配置，或必须将图像源添加到现有配置。 配置分为不同类型：共享配置和 MVApp 特定配置。配置的状态决定了相应的图像源是否可以在 MVApp 中进行调整和使用。，即图像源集。

在“ 图像源”选项卡中，您可以获得可用图像源配置的概览，了解有关图像源分配到的配置的类型和状态信息，并且可以检查各图像源的状态和设置。该选项卡还以实时模式提供图像预览，使您能够立即查看更改的效果。

您还可以连接至远程系统上的“图像源”选项卡，以配置远程系统上的图像源。此举简化了 MVApp 从开发系统到最终生产系统的部署过程。

要求

仅当满足下列条件之一时，“图像源”选项卡中的配置选项才可用。否则无法配置图像源，因为没有可用的图像源配置服务。

• MERLIC Creator目前正在连接的系统上运行。
• MERLIC RTE 目前正在连接的系统上运行，且 MERLIC 处于下列状态之一：“Preoperational”、“Initialized”或“Error”（特定条件下）。

例如，如果您想配置本地系统上的图像源，MERLIC Creator 或 MERLIC RTE 须在您的本地系统上运行。然而运行 MERLIC RTE 时，您还需确保 MERLIC 处于允许配置的状态。有关更多信息，请参阅在流程集成期间配置图像源。

了解更多信息

有关 Image Source Manager 以及如何设置图像源的更多信息，请参阅MERLIC 中的图像采集章节的以下页面。
