获取与坐标轴平行的矩形属性

使用此工具可获取一个或多个与坐标轴平行的矩形的属性。

参数

基本参数

图像：

使用此参数将图像设置为背景。这通常应该是处理的特征（如轮廓或 ROI）所连接的图像。如果未连接图像，背景将会是黑色。

矩形：

此参数定义需要处理的矩形感兴趣区域 (ROI)。默认情况下不定义任何 ROI。要定义要检查的与坐标轴平行的矩形，您必须将参数连接至前一工具的适当 ROI 结果，或者必须使用可用的 ROI 按钮在图像中绘制新的 ROI。

结果

基本结果

X 轴中点：

此结果包含与坐标轴平行的矩形中心在 x 方向的位置。结果以像素返回。。如果通过参数“矩形”处理了多个与坐标轴平行的矩形，则会返回一个值元组。

Y 轴中点：

此结果包含与坐标轴平行的矩形中心在 y 方向的位置。结果以像素返回。。如果通过参数“矩形”处理了多个与坐标轴平行的矩形，则会返回一个值元组。

宽度：

此结果包含以像素为单位的与坐标轴平行的矩形的宽度。如果通过参数“矩形”处理了多个与坐标轴平行的矩形，则会返回一个值元组。

高度：

此结果包含以像素为单位的与坐标轴平行的矩形的高度。如果通过参数“矩形”处理了多个与坐标轴平行的矩形，则会返回一个值元组。

面积：

此结果包含以像素为单位的与坐标轴平行的矩形的面积。如果通过参数“矩形”处理了多个与坐标轴平行的矩形，则会返回一个值元组。

工具状态：

“工具状态”返回有关工具状态的信息，因此可用于处理错误。请参阅主题工具状态结果，了解关于不同工具状态结果的更多信息。

其他结果

前段：

此结果包含方向箭头箭尖上的与坐标轴平行的矩形的段。返回结果为 ROI。如果通过参数“矩形”传输了多个与坐标轴平行的矩形，则会返回所有前段的 ROI。

生成的两个段（“前段”和“后段”）在工具中都不会高亮显示。要查看或检查生成的其中一个段，可以使用工具获取段属性或任何其他可供处理段 ROI 的工具。请参阅下表中的示例。左侧是与坐标轴平行的矩形，它连接到工具以获取属性。右侧图像是作为“前段”和“后段”返回的与坐标轴平行的矩形的段，它们连接到工具获取段属性并在其中显示。

与坐标轴平行的矩形	前段	后段

后段：

此结果包含方向箭头箭杆上的与坐标轴平行的矩形的段。返回结果为 ROI。如果通过参数“矩形”传输了多个与坐标轴平行的矩形，则会返回所有后段的 ROI。

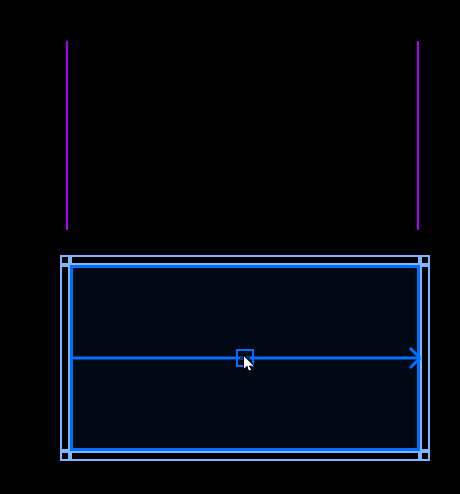

拖动与坐标轴平行的矩形时，两个段都会变为可见，如下图所示。

处理时间:

此结果返回最近一次执行工具的持续时间（以毫秒为单位）。该结果作为附加结果提供。因此，默认情况下它是隐藏的，但是可以通过工具结果旁边的 按钮显示。有关更多信息，处理时间请参工具参考中所阅部分。
