グループ

MERLIC Vision App (MVApp) で全体像をわかりやすく示すに、ツールフローパネルで複数のツールをグループ化することができます。ここでは、MERLIC Creator のツールフローパネルとツールワークスペースにおけるグループの視覚化について全般的に説明します。MERLIC でグループを作成し操作する方法については、「グループの作成と構成」を参照してください。

グループは、アイコンのように、スタックされたツールのグラフィカルな表現としてツールフローパネルで視覚化されます。グループは、含まれるツールの数にかかわらず、ツールフローパネルで常に同じように表示されます。

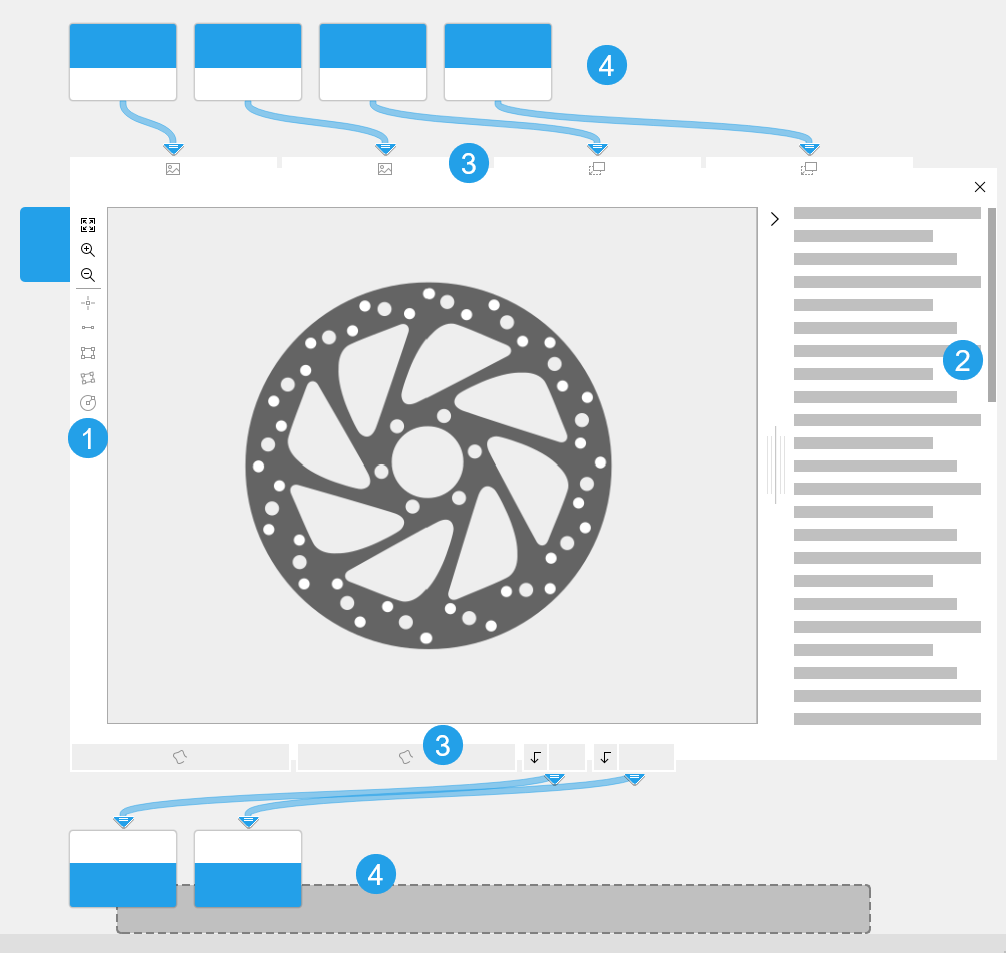

MERLIC Creator のツールワークスペースでは、グループは通常のツールと同じようにツールボードとともに視覚化されます。前後のツールとの接続、グラフィックウィンドウ (使用できる場合)、クイック情報が表示されます。それでも、ツールワークスペースのグループで利用可能なパラメーターや結果など、通常のツールとは異なる点はやはりあります。

ツールバー

関心領域 (ROI) を画像に描画するボタンがある ROI ツールバーもグループには用意されます。有効なボタンは、無効なボタンよりも濃い色で表示されます。ROI ボタンが有効で使用可能かどうかは、グループ内のツールと MVApp の Frontend 設計によって異なります。グループ内のツールに、Frontend 設計に接続されている ROI パラメーターが用意されている場合、それぞれの ROI ボタンも有効になり、グループで使用することができます。

クイック情報

通常の MERLIC ツールのツールボードと同じく、右側にはグループに関する簡単なドキュメンテーションが表示されます。どんなタイプの接続、パラメーター、結果が表示されるのか、またグループをどう扱うかについての一般的な説明があります。グラフィックウィンドウ右上の対応する矢印アイコンをクリックして、クイック情報を展開したり、折りたたんだりすることができます。

コネクター

グループに表示されるコネクターは、グループ内のツールのコネクター、つまりツールのパラメーターとツールの結果を表しています。ただし、グループについて表示されるのは、以下のような特定のパラメーターと結果のみです:

グループ外の前のツールや後続のツールに接続されているパラメーターと結果。
グループの作成前に MVApp パラメーターおよび MVApp 結果として追加されたパラメーターと結果。
MVApp の Frontend 設計で接続されているパラメーターと結果。

アイコンパラメーターを表すコネクターは、左から右に、画像、領域、輪郭、ROI、キャリブレーションデータ、アライメントデータの順に表示されます。左上のアイコンパラメーターは、グループのグラフィックウィンドウに表示されているものです。

各種のコネクターの詳細については、「コネクター」を参照してください。

接続

グループには、表示されているコネクターの接続、つまり「コネクター」の項で列挙されている条件を満たすパラメーターや結果への接続のみが表示されます。前のツールへの接続は上部に、後のツールへの接続は下部に配置されます。ただし、接続の矢印は、グループ内のツールに対して少なくとも 1 つの接続があるということを示すにすぎません。内部的には、前のツールからグループ内の複数のツールへの入力接続や、グループ内の複数のツールから同じ後のツールへの出力接続がある可能性もあります。すべての接続について詳細を確認したい場合は、ツールのグループ化を解除する必要があります。

接続の詳細については、トピック「接続」を参照してください。
