レシピの内容の確認
MERLIC RTE Setup の「レシピ」タブには、MERLIC RTE 用に使用可能なインポートされたレシピ MERLIC レシピファイルは、MERLIC プロセス統合に不可欠の要素です。独立したファイルであり (ファイル拡張子は .mrcp)、プロセス統合用にどの MERLIC Vision App を読み込むか定義します。また、選択されたツールパラメーター用に事前に定義された入力値のセットを含んでおり、MVApp によるパラメーター化の方法も定義します。 同一の MVApp について、異なる入力値のセットを含む複数のレシピファイルを作成することができます。これにより、アプリケーションの様々なシナリオについて、異なるパラメーター設定の MVApp を再使用できます。レシピファイルを使用して、まったく別の画像処理タスク用に MVApp を読み込むこともできます。に関する詳細情報が表示されます。
レシピ自体の概要情報に加えて、参照されている MERLIC Vision App (MVApp) について、パラメーター化などの詳細情報 も確認できます。以下では、表示される情報について詳しく説明します。
MERLIC RTE Setup の実行中に、すでにインポートされているレシピの MVApp やレシピ自体に変更を加えたときには、レシピ情報は自動で更新されないことに留意してください。レシピを手動で再度インポートするか、MERLIC RTE Setup を再起動して、参照されている MVApps のすべてのレシピとすべての情報を「レシピ」タブに再度読み込む必要があります。
レシピのリスト
「レシピ」タブの左側には、インポートしたレシピファイルのリストが表示されます。このリストには、各レシピの名前およびレシピ ID が表示されます。この ID は、MERLIC RTE を使用する場合に非常に重要です。プロセス統合中にレシピを変更するには、読み込むレシピをその ID で指定する必要があるためです。
MERLIC に問題が発生した場合、レシピにアイコン
が表示されます。

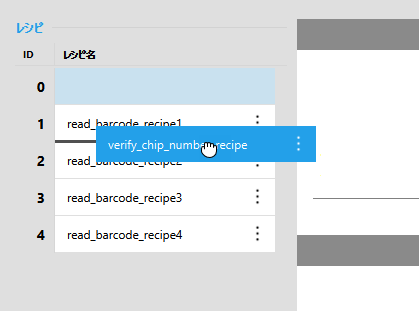

レシピの順序の変更
リストではレシピの順序を目的に合わせて変更できます。「レシピ」タブでの変更は自動的に保存されます。
- レシピを目的の位置までドラッグアンドドロップします。
- 望ましい順序になるまで、他のレシピにも同じ手順を繰り返します。
レシピの順序を変更すると関連付けられているレシピ ID にも影響することに留意してください。

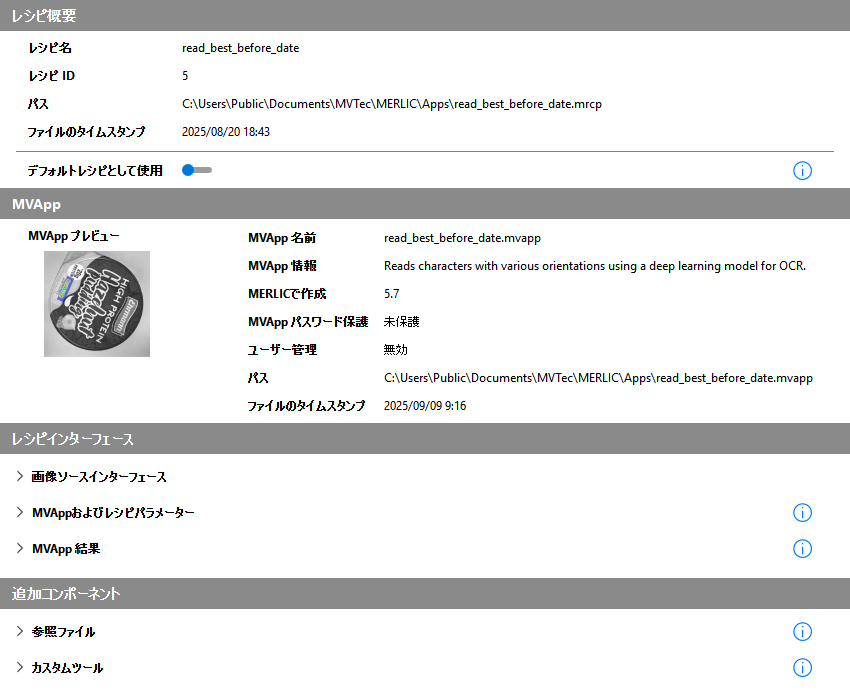

詳細なレシピ情報
「レシピ」タブの右側には、現在選択しているレシピファイルの内容が表示されます。情報はカテゴリごとに表示されます。
以下の項では、カテゴリごとの情報について説明します。

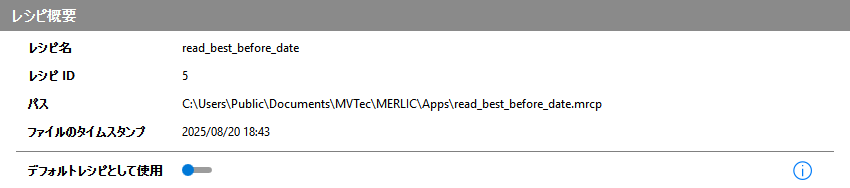

レシピ概要
このセクションには、レシピファイル自体に関する情報が表示されます。
レシピ名
レシピの名前 (拡張子は除く)。
レシピ ID
レシピの ID。この ID は、MERLIC RTE で読み込むレシピを参照するために使用されます。
パス
レシピファイルの絶対ファイルパス。
レシピが最後に保存された日時。
デフォルトレシピとして使用
この設定を使用して、レシピを MERLIC RTE のデフォルトのレシピとして設定できます。詳細については、「デフォルトのレシピの定義」を参照してください。

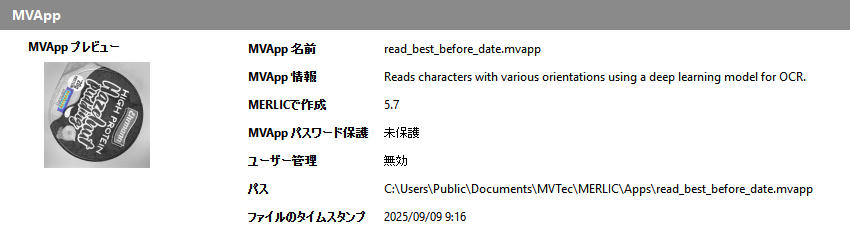

MVApp
このセクションには、参照されている MVApp の概要情報が表示されます。
MVApp プレビュー
MVApp のプレビュー画像。プレビュー画像が定義されていない場合は、プレースホルダー画像が表示されます。詳細については、「MERLIC Vision App のプレビューの定義」を参照してください。
MVApp 名前
MERLIC Vision App の名前。
MERLIC で作成
MVApp の最後の保存に使用された MERLIC のバージョン。
MVApp パスワード保護
それぞれの値は、MVApp が保護されているかどうかを示します。詳細については、「MERLIC Vision App の保護」を参照してください。
ユーザー管理
それぞれの値は、MVApp の Frontend にユーザー管理が使用されているかどうかを示します。詳細については、「ユーザー管理のセットアップ」を参照してください。
パス
MVApp の絶対ファイルパス。
MVApp が最後に保存された日時。

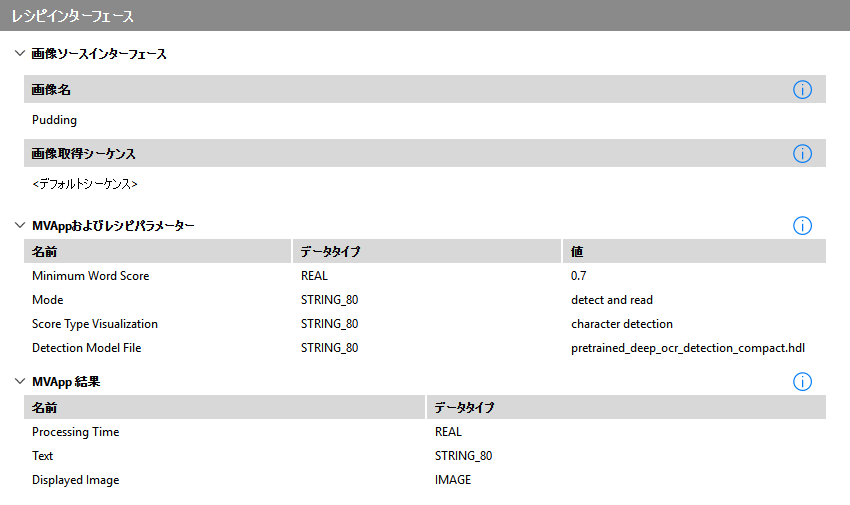

レシピインターフェース
このセクションには、Image Source Manager (ISM) を通じた画像取得と、MERLIC RTE のMVApp パラメーター と MVApp 結果 として設定されている定義済みのツールパラメーターとツール結果に関する情報が表示されます。
画像ソースインターフェース
このセクションには、Image Source Manager (ISM) を通じて使用された画像ソース構成に関する情報が表示されます。
|
値 |
説明 |
|---|---|
|
画像名 |
MVApp で 画像ソース ツールを通じて取得されたすべての画像の名前。このセクションには、ISM を通じて取得された画像のみが表示されます。「ファイルから画像を取得」ツールによって取得された画像は 追加コンポーネント セクションに表示されます。 |
|
画像取得シーケンス |
レシピで参照されている画像取得シーケンスの名前。レシピを作成するときに特定の画像取得シーケンスが選択されなかった場合は、画像ソース構成のそれぞれのデフォルトシーケンスが使用されます。詳細については、「画像取得シーケンスの構成」を参照してください。 |
MVApp およびレシピパラメーター
レシピファイルを通じた MVApp のパラメーター化のための事前に定義された MVApp パラメーター のセット。これらは、事前に定義された入力値でレシピファイルに保存されています。それぞれの MVApp パラメーター に関して、ユーザー定義の名前、データタイプ、値が表示されます。
これらのパラメーターは、MVApp パラメーター に追加されたツールパラメーターを表しています。MERLIC RTE でレシピを読み込むときに、それぞれの通信ソース (たとえば PLC) によって入力値が上書きされることがあります。詳細については、「MVApp パラメーター」を参照してください。
MVApp 結果
それぞれの外部通信ソース (たとえば PLC) にとって MERLIC RTE モードでアクセス可能なツール結果のリストです。それぞれの MVApp 結果 に関して、ユーザー定義の名前とデータタイプが表示されます。
MERLIC RTE でレシピを読み込むときに、外部通信ソースはこのリストに示されている MVApp 結果 のみを照会できます。その他のツール結果は使用できません。詳細については、「MVApp 結果」を参照してください。

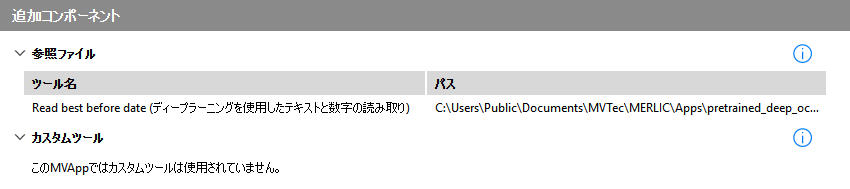

追加コンポーネント
このセクションには、MVApp で使用されているその他のファイルと MERLIC ツールの情報が表示されます。
参照ファイル
たとえばディープラーニングモデルなど、入力として外部ファイルを参照しているすべての MERLIC ツールのリストです。ここには、MERLIC ツールの名前と、参照しているファイルの絶対ファイルパスが表示されます。また、ツール「ファイルから画像を取得」で取得されたファイルからの画像ソースも含まれます。
カスタムツール
MVApp で使用されているすべてのカスタムツールのリストです。ここには、カスタムツールの名前と、それぞれのツールのパスが表示されます。
