Kommunikation

Auf der Registerkarte „ Kommunikation“ des MERLIC RTE Setups können Sie alle Communicator-Plugins konfigurieren, d. h. Plugins, die über den MERLIC Communicator für die Prozessintegration gestartet werden müssen. Communicator-Plugins können mehrmals instanziiert werden, d. h., Sie können mehrere Instanzen eines Plugins in einer bestimmten Konfiguration verwenden. Im MERLIC RTE Setup können Sie daher Instanzen des jeweiligen Plugins bearbeiten. Wenn Sie eine neue Plugin-Instanz hinzufügen, können Sie die aktuelle Konfiguration für die Instanz überprüfen und die verfügbaren Benutzerparameter anpassen, die in der Implementierung des jeweiligen Plugins definiert wurden. Darüber hinaus können Sie auch die ausgewählten Instanzen der Communicator-Plugins im MERLIC RTE Setup starten und beenden.

Im Lieferumfang von MERLIC sind bereits die folgenden Communicator-Standard-Plugins enthalten, die sofort nach der Installation verwendet werden können:

  • MELSEC Communication
  • MODICON®*
  • MQTT
  • OPC UA server
  • REST
  • save-results
  • SIMATIC S7

Die Konfiguration und Ausführung eines benutzerdefinierten Plugins ist auf der Registerkarte „Kommunikation“ möglich. Die Parameter und Wertebereiche, die im Konfigurationsbereich verfügbar sind, werden durch die Implementierung des jeweiligen Communicator-Plugins festgelegt, d. h., die Parameter müssen bei der Implementierung des Plugins definiert und verfügbar gemacht werden. Weitere Informationen zu den erforderlichen API-Funktionen für Plugins und zur Implementierung finden Sie im Abschnitt mit den ersten Schritten bei der Plugin-Entwicklung im MERLIC Communicator -Handbuch.

Die Registerkarte „Kommunikation“ ist nur verfügbar, wenn ein Konfigurationsdienst des MERLIC Communicators auf dem ausgewählten System gefunden wurde, d. h., wenn der MERLIC Communicator bereits auf dem System gestartet wurde. Daher müssen Sie zuerst den MERLIC Communicator starten.

Konfiguration auf Remote-Systemen

Es ist möglich, Communicator-Plugins auf einem Remote-System zu konfigurieren. Dazu muss sichergestellt sein, dass der vorausgesetzte Konfigurationsdienst auf dem jeweiligen System ausgeführt wird. Darüber hinaus müssen Sie eine Verbindung zwischen dem MERLIC RTE Setup und dem jeweiligen Remote-System herstellen (entweder beim Start des MERLIC RTE Setups oder über das Dialogfenster „System auswählen“, das über das Symbol oben rechts im MERLIC RTE Setup geöffnet werden kann). Weitere Informationen finden Sie unter MERLIC RTE Setup öffnen.

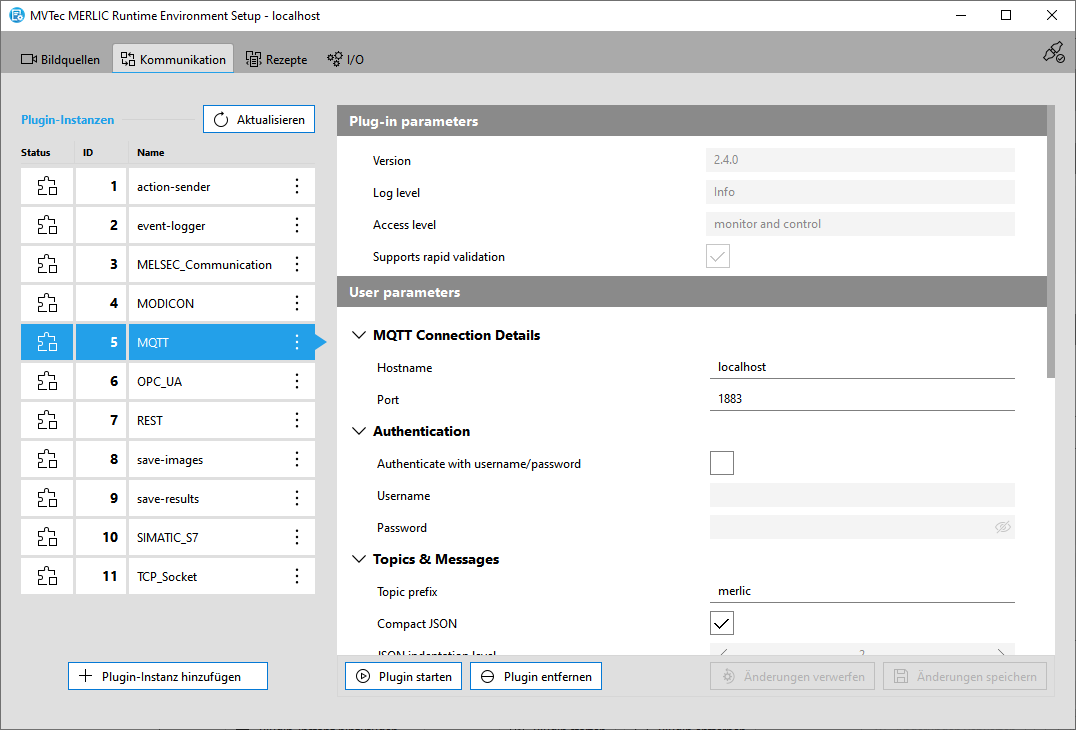

Auf der linken Seite der Registerkarte „Kommunikation“ können Sie überprüfen, welche Plugins derzeit verfügbar sind, und neue Instanzen des Plugins für die Konfiguration hinzufügen. Im Hauptbereich auf der rechten Seite werden die Parameter der Plugin-Instanz angezeigt, die derzeit ausgewählt ist. Wenn Sie eine Plugin-Instanz auswählen, die zuvor konfiguriert wurde, wird die aktuelle Konfiguration geladen. Andernfalls wird die Standardkonfiguration angezeigt. Nachdem Sie das Plugin konfiguriert haben, können Sie die Änderungen speichern und die Ausführung des Plugins starten.

Weitere Informationen

Plugin-Instanz hinzufügen

Hier erfahren Sie, wie Sie eine neue Instanz eines Communicator-Plugins für die Konfiguration zum MERLIC RTE Setup hinzufügen.

Communicator-Plugins konfigurieren

Hier erfahren Sie, wie Sie eine Plugin-Instanz und welche Parameter Sie konfigurieren können.

Communicator-Plugins starten bzw. beenden

Hier werden die verschiedenen Methoden zum Starten und Beenden einer Plugin-Instanz behandelt.

* Modicon® is a registered trademark of Schneider Electric USA, Inc.
