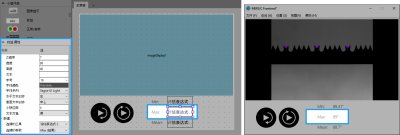

标签

此小组件可用于显示已连接的工具参数或结果的值。此外，您还可定义显示特定文本，而不显示工具参数值或结果值。对于多个值，请使用 表格 小组件。

样式

X 轴、Y 轴：

通过在输入字段中输入左上角的所需坐标值，调整小组件的位置。

重叠顺序：

通过在输入字段中输入所需的值，调整小组件的重叠顺序。这样可以在多个小组件位于同一位置时定义要在上方显示的小组件，例如，如果小组件“A”具有“重叠顺序”“0”，而小组件“B”具有“重叠顺序”“1”，则小组件“B”将在小组件“A”的上方显示。

宽度：

调整小组件的宽度。 宽度以像素为单位，默认情况下设为 180。 要更改值该，请在输入字段中输入新的宽度。 它必须至少为 30 且不大于 2147483647。

高度：

调整小组件的高度。 高度以像素为单位，默认情况下设为 40。 要更改值该，请在输入字段中输入新的高度。它必须至少为 20 并且不得大于 2147483647。

文本：

通过直接在文本字段中输入文本，定义要在标签中显示的文本。如果已输入文本并随后将小组件连接到“已连接的工具”和“已连接的参数”属性的工具参数，定义的文本将被删除。标签随后显示已连接参数的值。

字体大小：

调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

字体颜色：

调整显示的文本或值的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体类型:

在此属性的下拉菜单中选择显示文本的字体类型。

水平文本对齐：

调整在标签中显示的文本或值的水平对齐情况。默认情况下设置为“左”。 您还可在下拉菜单中选择“居中”或“右”对齐。

垂直文本对齐：

调整在标签中显示的文本或值的垂直对齐情况。默认情况下设置为“居中”。 您还可在下拉菜单中选择“顶部”和“底部”对齐。

小数位数：

定义标签连接到具有小数值的工具参数或工具结果时显示的小数位数。默认情况下设置为 4。您可以将该数字更改为 0 到 8 之间的值。

文本交换

定义文本的换行行为。默认情况下此属性设置为“false”，即文本不换行。您可将此属性设置为“true”或“false”。

数据

已连接的工具：

通过从下拉菜单中选择所需的工具，从 MERLIC Vision App 连接至工具。您仅可选择 MERLIC Vision App 中使用的工具。在“已连接的参数”属性中，您可随后选择想要在小组件中显示其值的参数。

已连接的参数：

从下拉菜单中选择想要显示其值的已连接工具的工具参数或结果。该列表仅显示在“已连接的工具”属性中选定的工具的工具参数和结果。因此，在选择参数前，您必须确保小组件已连接至工具。

应用程序示例

此小组件用于所有 MERLIC Vision App 示例：
