调整相机参数

要为特定相机设备启用配置选项，必须激活存储图像源的配置。只有这样，才可以配置特定图像源的相机参数或使用其图像文件的预览模式。激活配置并选择要配置的相机设备后，现在可以根据需要调整所选相机设备的参数。

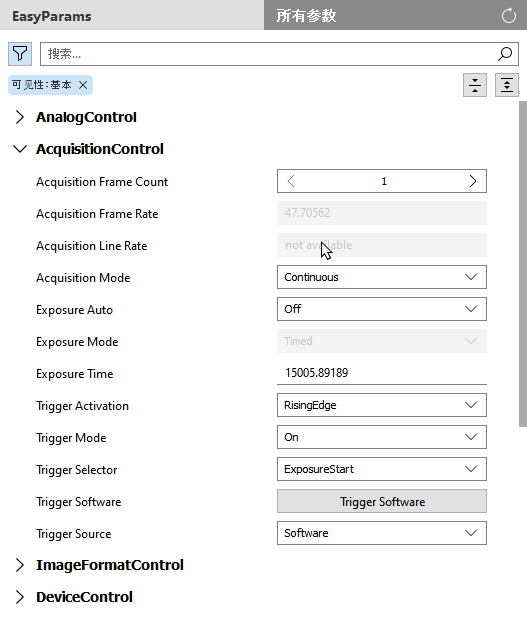

调整相机参数有两种不同的方式，它们分别对应于“相机参数”选项卡右侧“图像源”部分中的两个选项卡：“EasyParams”和“所有参数”。如果它们适用于您的相机设备，则默认情况下会显示“EasyParams”选项卡中的 MVTec EasyParams。它们使您能够轻松访问最重要和最常用的相机功能。您可以在“所有参数”选项卡中找到相机设备的所有相机参数。

MVTec EasyParams

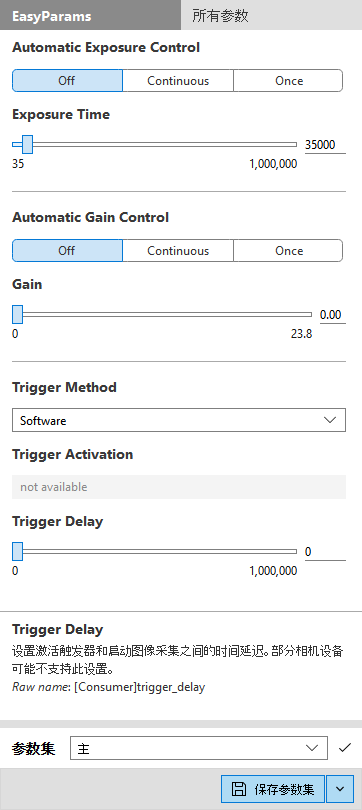

“EasyParams”选项卡显示预选的最重要和最常用的相机功能，称为 MVTec EasyParams。这样，无需在“所有参数”选项卡中搜索相应参数，即可轻松访问最重要的相机功能。但是，EasyParams 基于相机设备的常规相机参数。因此，如果您的相机设备不支持 EasyParam，它将不会出现在“EasyParams”选项卡的参数列表中。

MVTec EasyParams 及其名称由 MVTec 定义。相机设备可能以不同的名称提供相同的参数。在这种情况下，一个参数可在两个不同名称下找到，在“EasyParams”选项卡中找到一次，在“所有参数”选项卡中找到一次。一些 EasyParams 将“所有参数”选项卡中的几个相机参数结合到一个 EasyParam 中。例如，EasyParam“Trigger Method”结合了相机参数“Trigger Mode”、“Trigger Selector”和“Trigger Source”。

总共有七个可用的 EasyParams。如果图像源的“EasyParams”选项卡显示的参数少于七个，相机设备不会提供缺失的 EasyParams 所基于的必要相机参数。如果任何 EasyParams 显示为灰色，则由于其他 EasyParams 或其他相机参数的当前配置，无法对其进行配置。

EasyParams 的一个特殊特性是它们是持久性的。这意味着您可以保存“EasyParams”选项卡上的所有配置。这甚至适用于对相机设备来说通常不是持久性的参数。

由于 EasyParams 基于“所有参数”选项卡中可用的相机参数，因此更改 EasyParams 的值也会更改“所有参数”选项卡中其等效参数的值。要配置图像源，可以在“EasyParams”选项卡和“所有参数”选项卡上调整相机参数。在两个选项卡之间切换不会丢失更改。但是，只有保存相机参数设置，更改才会持久。有关保存相机参数的更多信息，请参阅保存相机或外围设备的参数主题。

如果将鼠标悬停在 EasyParam 上，可以在“EasyParams”选项卡底部找到一段简短的帮助文本，其中包含对其功能的描述。要永久显示 EasyParam 的帮助文本，可以单击其名称。

所有与触发器相关的 MVTec EasyParams 都基于触发器选择器“FrameStart”（或“ExposureStart”，如果“FrameStart”不可用）。如果您想使用“FrameStart”以外的触发器选择器，则需要在“所有参数”选项卡中配置与触发器相关的相机参数。

可用MVTec EasyParams

Automatic Exposure Control

此参数指定 EasyParam “Exposure Time”是由用户手动设置还是由相机自动设置。配置此参数时，请务必先通过“启动实时图像”按钮启动实时模式。

值	描述
Off	参数“Exposure Time”的值由用户手动设置，从不自动调整。
Continuous	参数“Exposure Time”的值由相机随每个采集的图像而自动且持续地更新。
Once	参数“Exposure Time”的值由相机设备自动估算，但仅估算一次。估算出“Exposure Time”的值后，该值会自动重置为“Off”。

此 EasyParam 取决于相机参数“Exposure Mode”。如果它显示为灰色，尝试将“所有参数”选项卡中的相机参数“Exposure Mode”设置为“Timed”。

Exposure Time

此参数指定曝光时间。曝光通常以微秒为单位指定。但是，有些相机与此标准有所不同。如需更详细的信息，请参阅相机文档。

此 EasyParam 取决于相机参数“Exposure Mode”。如果它显示为灰色，确保 EasyParam “Automatic Exposure Control”设置为“Off”，然后尝试将“所有参数”选项卡中的相机参数“Exposure Mode”设置为“Timed”。

Automatic Gain Control

此参数指定 EasyParam “Gain”是由用户手动设置还是由相机自动设置。配置此参数时，请务必先通过“启动实时图像”按钮启动实时模式。

值	描述
Off	参数“Gain”的值由用户手动设置，从不自动调整。
Continuous	参数“Gain”的值由相机随每个采集的图像而自动且持续地更新。
Once	参数“Gain”的值由相机设备自动估算，但仅估算一次。估算出“Exposure Time”的值后，该值会自动重置为“Off”。

Gain

此参数将所选增益控制为绝对物理值。此值可能因相机而异。如需更详细的信息，请参阅相机文档。

Trigger Method

此参数指定如何触发图像采集的模式。

值	描述
Software	此值指定 MERLIC 将触发图像采集。
Hardware	此值指定相机设备的硬件将触发图像采集。术语“Hardware”用作“Line<x>”的占位符，如 Line1。如果您想使用不同类型的硬件触发器，则需要在“所有参数”选项卡中配置硬件触发器。
Off	此值指定相机设备将在没有特定触发器的情况下连续采集图像。此选项会增加 MVApp 的处理时间。

请参阅配置图像采集的触发器主题，以进一步了解不同的触发器选项。

EasyParam “Trigger Method”结合三种不同的相机参数：“Trigger Mode”、“Trigger Selector”以及“Trigger Source”。在“EasyParams”选项卡中选择“Trigger Method”将导致以下操作：相机参数“Trigger Selector”设置为“FrameStart”（或“ExposureStart”，如果“FrameStart”不可用），当选择相应的“Trigger Source”时，“Trigger Mode”设置为“On”。

Trigger Activation

此参数指定硬件触发器的激活模式。如果 EasyParam “Trigger Method”设置为“Hardware”以外的任何值，此参数将显示为灰色。

值	描述
RisingEdge	指定触发器在源信号的上升边缘被视为有效。
FallingEdge	指定触发器在源信号的下降边缘被视为有效。
AnyEdge	指定触发器在源信号的下降或上升边缘被视为有效。
LevelHigh	指定只要源信号的电平高，触发器就被视为有效。
LevelLow	指定只要源信号的电平低，触发器就被视为有效。
