配置外围设备

要为图像源启用配置选项，您必须激活包含相应图像源的图像源配置。只有这样，才能将设备与用于图像采集的所需图像源结合起来进行配置。有关激活的更多信息，请参阅主题激活配置

下面，我们将描述如何配置添加为图像源时选择了不为该设备采集图像这一选项的设备。通常情况下，对灯光或镜头控制器等外围设备需选择该选项。为简便起见，本主题将这类图像源称为外围设备。

选择设备

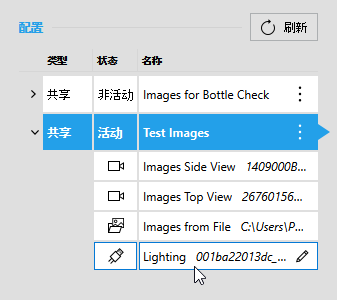

要开始配置外围设备，请从左侧活动配置中选择相应的图像源。

1. 展开活动图像源配置以显示图像源列表。
2. 单击所需的图像源以选择其进行配置。您可以通过 图标识别外围设备。

所选设备的相应详细信息将被加载并显示在图像源列表右侧。

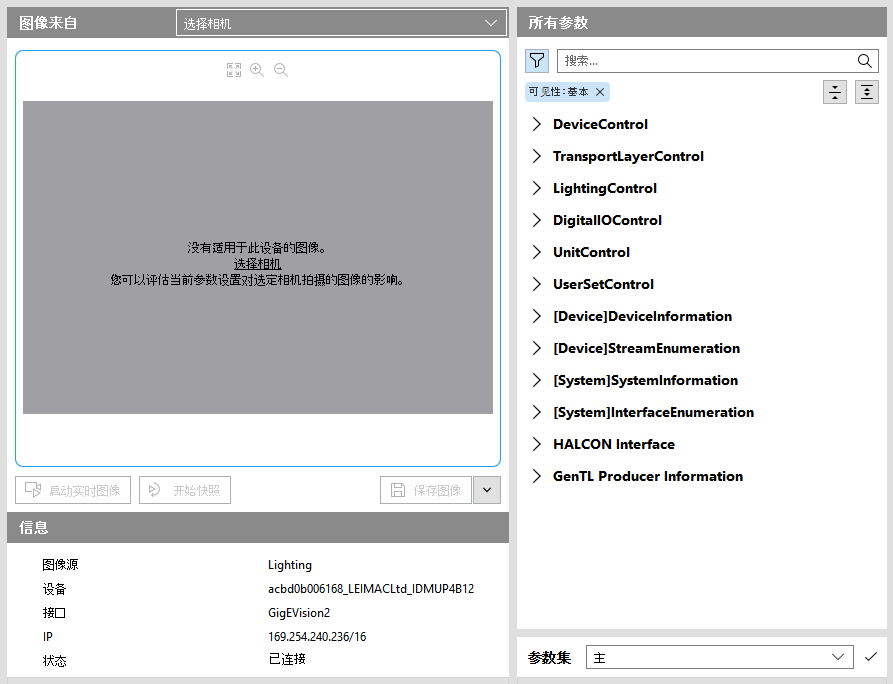

配置区域与相机设备的配置类似。基本上由三个部分组成：图像预览、设备一般信息部分，以及设备参数部分。

图像预览方便您查看外围设备当前设置对相机设备所采集图像的影响。例如，如果您的外围设备表示给您希望在 MVApp 中检查的对象照明的灯光控制器，您可使用图像预览显示采集对象图像的相机设备的实时图像。这样您可以在图像预览模式下即时检查灯光控制器的设置是否已调整适当，还是需要进一步调整灯光控制器的参数。要使用图像预览，您必须选择您希望检查其图像的相机，如下一部分所述。

选择图像预览的图像源

如果您是首次配置外围设备，预览模式下将没有图像显示，因为尚未选择图像源。如果您想查看外围设备参数更改对实时图像的影响，您必须选择所需的相机设备。然后您可启动选定相机设备的实时模式，检查设备参数的当前设置如何影响相机采集的图像。

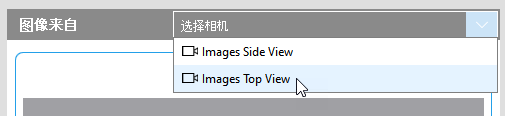

1. 打开图像预览标题旁的下拉菜单。
2. 选择您希望使用其图像作为配置过程中的参考的相机。您可以从属于同一图像源配置且表示相机设备的图像源中选择。无法选择其他图像源配置或其他图像源类型的图像源。



3. 使用“ 启动实时图像”按钮启动实时图像模式，或使用“ 开始快照”按钮获取快照，以从选定相机采集图像。

现在您可以使用实时图像模式或图像预览的快照来检查是否需要调整外围设备的当前设置。如果您更改参数设置，可在图像预览中立即看到效果。

请记住，图像预览并不代表将由 MERLIC 采集并在您的应用程序中使用的确切图像。如需了解有关如何在 MERLIC Vision App 中使用图像源配置的更多信息，请参阅使用 MVApps 中的图像源主题。

配置设备

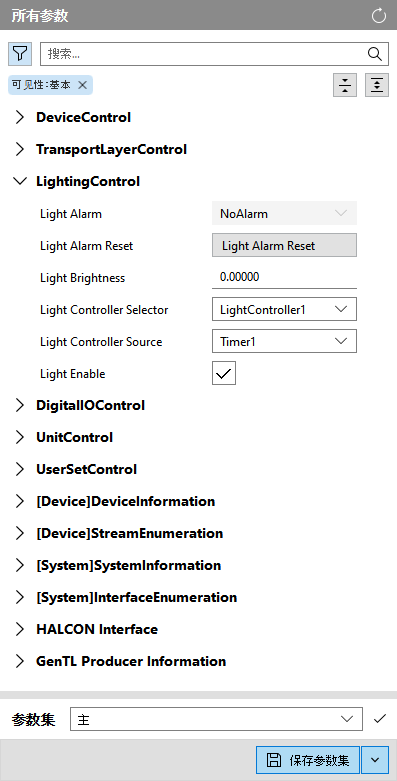

您可在“所有参数”部分右侧找到外围设备的参数。它显示了相应设备可用的所有参数。

要调整参数的值，只需使用相应的控件和输入字段即可。如果您选择了用于图像预览的相机并激活了实时模式，您可以立即看到参数更改如何影响采集的图像。

在配置过程中，您可以使用为相机设备配置提供的相同辅助功能。您可以获取单个快照，或激活相机的实时模式以进行连续采集。您可以为图像预览使用缩放选项，也可以将当前实时图像的快照保存到计算机上。有关如何使用这些功能的详细信息，请参阅配置相机设备主题中的采集图像进行预览、缩放图像和保存快照部分。

调整参数

1. 在“所有参数”部分选择您要调整的参数。如果您需要帮助以找到所需参数，可尝试下列选项：
   • 展开和折叠参数类别以显示或隐藏相应的参数及其值。
   • 刷新参数列表。如果您希望调整的参数被禁用或您找不到参数，此操作可能有用。刷新还会更新可能因另一个参数的更改而自动更改的参数值。通过显示在参数名称或类别名称旁边的蓝色项目符号，您可识别哪些参数和参数类别已自动更新。
   • 筛选参数列表以仅显示特定参数而不是全部显示，例如，只显示持久性参数。可用的筛选器选项与用于筛选相机设备参数的选项相同。请参阅调整相机参数主题中的筛选相机参数部分，了解更多信息。
   • 使用搜索字段查找特定参数或类别。请参阅调整相机参数主题中的搜索相机参数部分，了解更多信息。
2. 使用相应控件调整参数值。新值将直接应用并被外围设备使用。如果无法设置某个参数，该参数将显示为灰色，例如，因另一参数的特定设置而不可用。
3. 使用实时模式或新快照在图像预览中检查更改。如果尚无图像，请选择用于图像预览的相机。然后您可激活相机的实时模式，或获取快照，以检查外围设备的当前参数设置如何影响选定相机采集的图像。
4. 如有必要，进一步调整参数。
5. 保存参数设置，以确保重新连接设备时更改不会丢失。

重新连接设备

在某些情况下，外围设备可能不再连接，因此参数不可用于配置。在这种情况下，您可以尝试使用图像预览底部的“重新连接”按钮重新连接相机。

查找更多信息

您可以在“信息”区域的图像预览下方获取有关所选图像源的更多信息。

信息	描述
图像源	图像源的名称
设备	设备的名称
接口	图像采集接口
IP	设备的 IP 地址（仅在配置处于活动状态的情况下）
状态	设备的当前状态
