MVApp 结果

“MVApp 结果”表示的是：在流程集成 MERLIC 用于集成在制造机器中的机器视觉系统。机器控制器（例如，可编程逻辑控制器 [PLC]）必须能够控制集成视觉系统、监控执行情况和查询结果。因此，MERLIC 提供了一个流程集成模式以支持与机器控制器的通信。可使用应用程序“MERLIC RTE”在流程集成模式下启动，该应用程序随 MERLIC 安装一起提供。模式下使用 MERLIC 时，外部通信源（例如，可编程逻辑控制器 [PLC]）可以访问的 MERLIC 工具的结果。要启用工具结果的传输，必须定义要将哪些工具结果设置为可传输到外部源，并将这些工具结果添加到 MVApp 结果。如果您在使用 Communicator 插件，还可以将工具的图像结果添加到 MVApp 结果中，以便将生成的图像传输到相应的插件。

MVApp 结果的定义需要在 MERLIC Creator 中完成。这意味着，您需要先打开 MERLIC Creator 中相应的 MERLIC Vision App 以选择用于传输的工具结果。

以下部分提供了有关 MVApp 结果规范的详细信息。

如果在流程集成模式期间传输了包含 tuple 的工具结果，则仅会传输该 tuple 的第一个值。

将工具结果添加到 MVApp 结果

您可以将所需的特定工具的工具结果添加到 MVApp 结果中，如下所示：

在“工具流程”面板中选择工具，以在工具工作区中显示其工具面板。
选择要添加的工具结果，然后单击以下图标：。您也可以在右键单击工具结果后选择“添加到 MVApp 结果...”。
输入MVApp 结果独有的名称。

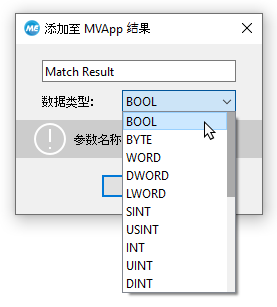

从下拉列表中选择数据类型。对于图像结果，数据类型已预设，且无法更改。对于所有其他类型的结果，您可以从标准 IEC 61131 中的各种数据类型当中进行选择。有关数据类型的更多信息，请参阅主题受支持的数据类型。

当使用数字 I/O 设备或带兼容 GenICam 的数字 I/O 通道的相机设备时，仅会传输数据类型为 BOOL 的 MVApp 结果。

将工具结果设置为“MVApp 结果”后，相应的图标将以绿色突出显示。

此外，在“工具流程”面板中，相应的工具也会用图标标记，以指示此工具的至少一个结果已被设置为可传输到外部源。在下面的示例图像中，工具流程显示了工具通过匹配确定对齐具有被设置为 MVApp 结果的工具结果。请参阅工具状态主题，了解“工具流程”面板中图标的更多信息。

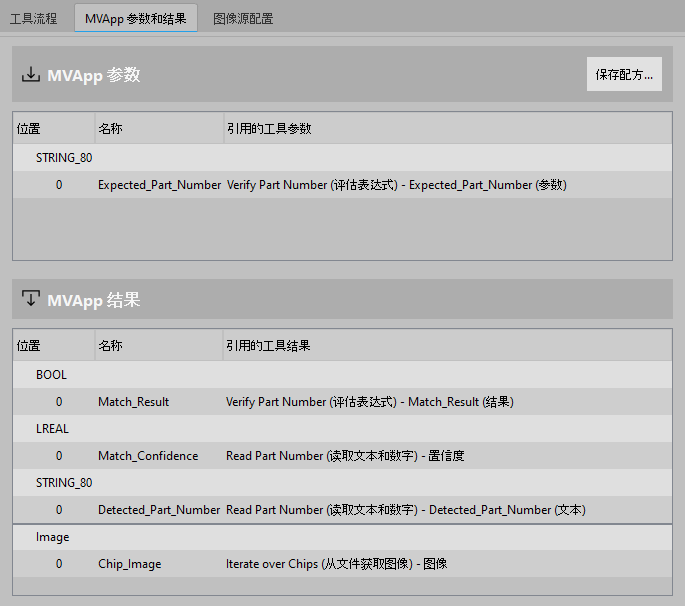

MERLIC Creator 中的“MVApp 参数和结果”面板上显示了一张标有指定 MVApp 结果的表格。它们会根据数据类型列出。但是，图像结果始终列在最后，与其他数据类型分开。

该表显示了每个 MVApp 结果的信息：MVApp 结果的名称、有关引用的工具结果的信息、相应的数据类型以及 MVApp 结果在相应数据类型内的位置。

结果的位置可以通过鼠标拖动或右侧的角度按钮来调整。该面板还提供了“保存配方...”按钮，借助该按钮，您可以使用 MVApp 参数和 MVApp 结果数据集来创建配方。请参阅主题创建 MERLIC 配方，了解更多信息。

要从“MVApp 结果”中删除某个结果，需使用工具结果的上下文菜单。
