Digitale Eingaben und Ausgaben konfigurieren

Um die Kommunikation über ein digitales I/O-Gerät einzurichten, müssen Sie zuerst das jeweilige Gerät auf der Registerkarte „I/O“ im MERLIC RTE Setup auswählen und das Gerät für die Prozessintegration MERLIC kann in industriellen Bildverarbeitungssystemen, die in eine Fertigungseinrichtung integriert sind, eingesetzt werden. Die Maschinensteuerung, z. B. eine SPS (speicherprogrammierbare Steuerung), muss in der Lage sein, ein integriertes Erkennungssystem zu steuern, die Ausführung zu überwachen und die Ergebnisse abzufragen. MERLIC verfügt daher über einen Prozessintegrationsmodus, der eine Kommunikation mit einer Maschinensteuerung ermöglicht. Der Prozessintegrationsmodus kann über die Anwendung „MERLIC RTE“ gestartet werden, die mit der MERLIC-Installation bereitgestellt wird. konfigurieren. Wenn Sie ein Gerät ausgewählt haben, können Sie Informationen zu den Signalen, die über die jeweiligen Eingabekanäle übertragen werden, anzeigen und die Konfiguration ändern. Darüber hinaus können Sie die Kanäle für die digitalen Ausgaben konfigurieren.

Um eine einwandfreie Konfiguration der Ein- und Ausgabekanäle sicherzustellen, müssen außerdem die Informationen zu den verfügbaren Signalen von MERLIC berücksichtigt werden. Die Zuweisung der Ein- und Ausgabekanäle zu den entsprechenden Befehlen und Signalen ist für die fachgerechte Verwendung von MERLIC im Prozessintegrationsmodus von entscheidender Bedeutung. Weitere Informationen zu den verfügbaren Signalen und Befehlen finden Sie unter Befehle und Signale (Digitale I/O-Geräte).

I/O-Gerät aktivieren

Zuerst müssen Sie das gewünschte Gerät im MERLIC RTE Setup auswählen und aktivieren:

1. Öffnen Sie das MERLIC RTE Setup und wählen Sie die Registerkarte „I/O“ aus.
2. Klicken Sie auf „ Aktualisieren“, um die Liste der verfügbaren I/O-Geräte zu aktualisieren. Weitere Informationen finden Sie unter I/O-Geräte einrichten.
3. Wählen Sie das gewünschte Gerät aus. Doppelklicken Sie darauf oder klicken Sie auf die Schaltfläche „ Gerät freischalten“, um das Gerät zu aktivieren.

Nachdem das Gerät aktiviert wurde, wird im rechten Bereich die jeweilige Konfiguration des Geräts angezeigt. Achten Sie, wenn mehrere I/O-Geräte aktiviert sind, darauf, das Gerät auszuwählen, dessen Konfiguration angezeigt werden soll.

Digitale Eingaben konfigurieren

MERLIC weist die Eingabesignale entsprechend der Standardkonfiguration automatisch den verfügbaren Gerätekanälen zu. Im Konfigurationsbereich der Registerkarte „I/O“ wird die aktuelle Paarung von MERLIC-Signalen und digitalen I/O-Kanälen angezeigt. Die digitalen Eingabekanäle werden im Abschnitt „Eingabe“ aufgelistet. Sie können die Standardkonfiguration der Kanäle im Konfigurationsbereich manuell ändern.

Für digitale I/O-Geräte sind die folgenden Signale verfügbar:

Signal	Beschreibung
StartSingleJob	Löst eine Einzelausführung der MERLIC-Vision-App aus.
PrepareRecipe	Löst eine Rezeptänderung aus. Die jeweilige ID des zu ladenden Rezepts muss vorab über die Signale „RecipeIdBit0“ bis „RecipeIdBit3“ definiert werden.
RecipeIdBit0	Stellt das 1. Bit der Rezept-ID dar.
RecipeIdBit1	Stellt das 2. Bit der Rezept-ID dar.
RecipeIdBit2	Stellt das 3. Bit der Rezept-ID dar.
RecipeIdBit3	Stellt das 4. Bit der Rezept-ID dar.

Digitale Eingabekanäle zuweisen

1. Wählen Sie das I/O-Gerät in der Liste der Geräte aus.
2. Wählen Sie für jedes Signal, dessen Konfiguration Sie ändern möchten, den gewünschten Eingabekanal im entsprechenden Dropdown-Menü aus.



3. Speichern Sie die Konfiguration über die Schaltfläche „ Speichern“. Die Konfiguration wird gespeichert solange das Gerät aktiviert ist. Wenn Sie das Gerät deaktivieren, d. h. aus der Liste der aktivierten Geräte entfernen, gehen die jeweiligen Änderungen verloren und die Standardkonfiguration wird wiederhergestellt.

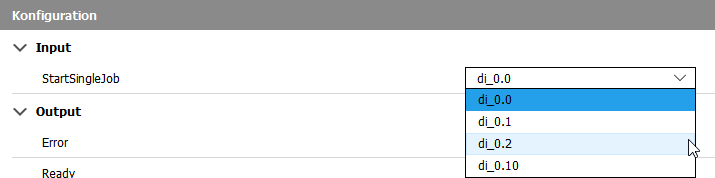

In der nachstehenden Beispielkonfiguration wird das Signal für „StartSingleJob“ über den Eingabekanal „di_0.0“ übertragen.

Digitale Ausgaben konfigurieren

MERLIC weist die Ausgabesignale entsprechend der Standardkonfiguration automatisch den verfügbaren Gerätekanälen zu. Im Konfigurationsbereich der Registerkarte „I/O“ wird die aktuelle Paarung von MERLIC-Signalen und digitalen I/O-Kanälen angezeigt. Die Liste der verfügbaren Signale und digitalen Ausgabekanäle wird im Abschnitt „Ausgabe“ angezeigt. Bei Bedarf können Sie die Standardkonfiguration der Kanäle im Konfigurationsbereich manuell ändern.

Für digitale I/O-Geräte sind die folgenden Signale für die Übertragung verfügbar:

Signal	Beschreibung
Error	Signalisiert, ob ein Fehler aufgetreten ist.
Ready	Signalisiert, ob MERLIC für die Ausführung oder eine Rezeptänderung bereit ist.
ResultState	Signalisiert den Status der abgefragten Ergebnisdaten. Bei Einstellung auf 1 wurde die Verarbeitung ordnungsgemäß ausgeführt und die abgefragten Ergebnisse sind aktuell. Bei Einstellung auf 0 ist die Verarbeitung fehlgeschlagen oder die Verarbeitung wurde abgebrochen. In diesem Fall sind u. U. keine Ergebnisse verfügbar oder die vorhandenen Ergebniswerte sind ggf. nicht aktuell (die Werte können z. B. veraltet und aus einer vorherigen Ausführung sein). 0 (Undefined/Processing/Aborted/Failed): Die Verarbeitung ist fehlgeschlagen oder wurde abgebrochen. 1 (Completed): Die Verarbeitung wurde erfolgreich durchgeführt.
Resultn	Stellt das n-te MVApp-Ergebnis dar, das für die in der Rezeptdatei referenzierte MVApp definiert wurde. Mit diesen Ausgabesignalen kann ein MVApp-Ergebnis an das digitale I/O-Gerät übertragen werden.

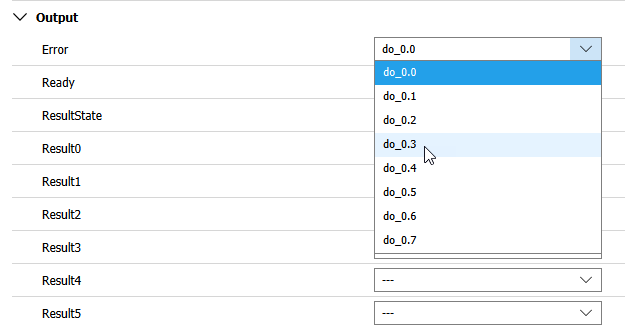

Digitale Ausgabekanäle zuweisen

1. Wählen Sie das I/O-Gerät in der Liste der Geräte aus.
2. Wählen Sie für jedes Signal, dessen Konfiguration Sie ändern möchten, den gewünschten Ausgabekanal aus. Sie müssen für jedes Signal einen anderen Kanal auswählen.



3. Speichern Sie die Konfiguration über die Schaltfläche „ Speichern“. Die Konfiguration wird gespeichert solange das Gerät aktiviert ist. Wenn Sie das Gerät deaktivieren, d. h. aus der Liste der aktivierten Geräte entfernen, gehen die jeweiligen Änderungen verloren und die Standardkonfiguration wird wiederhergestellt.

Auf diese Weise können Sie auswählen, welcher Ausgabekanal ein bestimmtes Signal überträgt. Die Zuweisung eines Ausgabekanals zu einem Ergebnis ist optional. Daher können Sie den Eintrag „--“ anstelle eines Kanals auswählen.

Als alternative Möglichkeit zum Anzeigen einer Liste der verfügbaren Geräte für den --devices-Prozessintegrationsmodus mit der jeweiligen Standardkonfiguration können Sie MERLIC RTE mit der Befehlszeilenoption „--devices“ in dem Verzeichnis starten, in dem MERLIC installiert ist. Weitere Informationen finden Sie unter MERLIC RTE unter Windows starten.

Konfiguration zurücksetzen

Um die Standardkonfiguration eines Geräts wiederherzustellen, können Sie die Änderungen zurücksetzen, indem Sie am unteren Rand der Registerkarte „I/O“ auf „ Auf Standard zurücksetzen“ klicken.
