Kombiniertes Messen

Mit diesen Tools können Sie anhand vorheriger Ergebnisse zusätzliche Messungen durchführen:

Übliche Anwendungsfälle

Verwenden Sie diese Übersicht, um das richtige Tool zum Messen von Beziehungen zwischen mehreren ROIs zu ermitteln.

Anwendungsfall	Tool	Verwendung
	Kreis einpassen	Kreis an Punkten einpassen. Zum Einpassen eines Kreises sind mindestens drei Konturpunkte erforderlich. Die Punkte können im Tool erstellt oder von einem einzelnen vorherigen Tool wie Punkt erzeugen verbunden werden. Verwenden Sie das Tool Merkmale von Kreisen auslesen, um die Eigenschaften des Kreises zu ermitteln.
	Geradenstück einpassen	Geradenstück an Punkten einpassen. Zum Einpassen eines Geradenstücks sind mindestens zwei Punkte erforderlich. Die Punkte können im Tool erstellt oder von einem einzelnen vorherigen Tool wie Punkt erzeugen verbunden werden. Verwenden Sie das Tool Merkmale von Geradenstücken auslesen, um die Eigenschaften des Geradenstücks zu ermitteln.

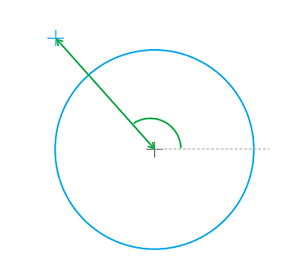

	Kreis zu Punkt vermessen	Abstände zwischen einem Kreis und einem Punkt messen, der sich innerhalb oder außerhalb des Kreises bzw. auf dem Kreis befinden kann. Der Kreis und der Punkt müssen von vorherigen Tools wie Kreis erzeugen und Punkt erzeugen verbunden werden.
	Kreis zu Geradenstück vermessen	Senkrechte Abstände zwischen einem Kreis und einem Geradenstück messen, das den Kreis schneiden oder berühren bzw. außerhalb des Kreises liegen kann. Der Kreis und das Geradenstück müssen von vorherigen Tools wie Kreis erzeugen und Geradenstück erzeugen verbunden werden.
	Punkt zu Punkt vermessen	Abstand zwischen zwei Punkten sowie die Orientierung des entsprechenden Abstandsgeradenstücks messen. Die Punkte können im Tool erstellt oder von vorherigen Tools wie Punkt erzeugen verbunden werden.
	Geradenstück zu Punkt vermessen	Mehrere Abstände und die Orientierung zwischen einem Geradenstück und einem Punkt messen. In diesem Tool werden drei Abstände gemessen: der senkrechte Abstand, der minimale Abstand und der maximale Abstand. Das Geradenstück und der Punkt müssen von vorherigen Tools wie Geradenstück erzeugen und Punkt erzeugen verbunden werden.
	Geradenstück zu Geradenstück vermessen	Senkrechten Abstand und Winkel zwischen zwei Geradenstücken messen. Das Tool stellt weitere Informationen zur Verfügung, z. B. die Winkelhalbierende. Die Geradenstücke müssen von vorherigen Tools wie Geradenstück erzeugen verbunden werden.
