配置 I/O 相机
为了确保输入和输出通道的正确配置，还应考虑有关 MERLIC 可用信号的信息。将输入和输出通道分配给相应的命令和信号，对于在流程集成模式下正确使用 MERLIC 至关重要。有关可用信号和命令的更多信息，请参阅命令和信号（I/O 相机）。
要检查或修改设备数字输入和输出的当前配置，必须首先启用设备。然后，它就会显示在已启用设备的列表中，并可被选中进行配置。
启用 I/O 相机
首先必须在 MERLIC RTE Setup 中选择并启用所需的设备：
- 打开 MERLIC RTE Setup 并转到“I/O”选项卡。
- 单击“
刷新”更新可用的 I/O 设备列表。有关更多信息，请参阅设置 I/O 设备。 - 选择所需设备，双击或点击“
启用设备”按钮将其启用。
启用设备后，设备的相应配置将显示在右侧。如果启用了多个 I/O 设备，请务必选择要查看其配置的设备。
选择采集接口
- 从设备列表中选择 I/O 相机。
- 在配置区的“一般”部分，选择相机设备的相应采集接口。如果您不确定需要选择哪个接口，可以在 Image Source Manager 中查找接口的名称。
- 转到 MERLIC RTE Setup 中的“图像源”选项卡，选择配置相机设备所在的图像源配置，并在图像源概览中查找接口名称。
- 回到“I/O”选项卡，向下滚动到“一般”部分，然后从下拉菜单中选择采集接口。
配置数字输入
MERLIC 根据默认配置自动将输入信号分配给可用的设备通道。“I/O”选项卡中的配置区域显示 MERLIC 信号和数字 I/O 通道当前的配对情况。数字输入通道会在“输入”部分列出。您可以在配置区域中手动更改通道的默认配置。
对于带数字 I/O 通道的相机设备，以下信号可用：
|
信号 |
描述 |
|---|---|
|
StartSingleJob |
触发单次执行加载的 MERLIC Vision App。 |
分配数字输入通道
- 从设备列表中选择 I/O 设备。
- 从下拉菜单中为“StartSingleJob”信号选择所需的输入通道。
- 通过“
保存”按钮保存配置。只要启用了设备，配置就会保存。如果禁用设备（即从已启用设备列表中删除），则相应的更改将丢失，并且将恢复默认配置。

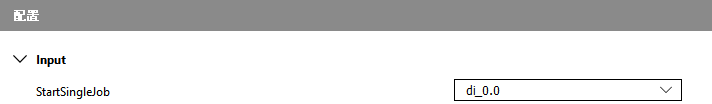

在下方的示例配置中，“StartSingleJob”的信号是通过输入通道“di_0.0”传输的。
配置数字输出
MERLIC 根据默认配置自动将输出信号分配给可用的设备通道。“I/O”选项卡中的配置区域显示 MERLIC 信号和数字 I/O 通道当前的配对情况。“输出”部分中会显示可用信号和数字输出通道的列表。如果需要，可以在配置区域中手动更改通道的默认配置。
对于带数字 I/O 通道的相机设备，可传输以下信号：
|
信号 |
描述 |
|---|---|
|
Error |
指示是否发生错误。 |
|
Ready |
指示 MERLIC 是否已准备好执行。 |
|
ResultState |
指示查询结果数据的状态。 如果值为 1，表示处理已正确完成，且查询结果是最新的。如果值为 0，表示处理失败或已中止。在这种情况下，可能没有可用的结果或现有的结果值可能不是最新的，例如，这些值可能已过时和来自于先前执行。
|
|
Resultn |
指示为配方文件中引用的 MVApp 定义的第 n 个 MVApp 结果。 |

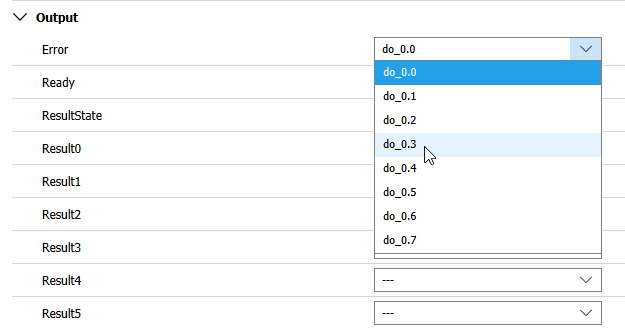

分配数字输出通道
- 从设备列表中选择 I/O 设备。
- 针对要修改配置的每个信号，选择所需的输出通道。必须为每个信号选择不同的通道。
- 通过“ 保存”按钮保存配置。只要启用了设备，配置就会保存。如果禁用设备（即从已启用设备列表中删除），则相应的更改将丢失，并且将恢复默认配置。
这样便可以选择哪个输出通道传输特定信号。为结果分配输出通道是可选项。因此，可以选择“--”条目来代替通道。
作为显示流程集成模式下可用设备及其默认配置列表的替代方式，您可以在安装 MERLIC 的目录下使用命令行选项“--devices”启动 MERLIC RTE。有关更多信息，请参阅在 Windows 上启动 MERLIC RTE。
强制要求为信息“Error”和“Ready”选择通道，因为它们包含关于当前 MERLIC 状态的决定性信息。此外，通道不能进行多次分配。
重置配置
如需恢复设备的默认配置，可以通过单击“I/O”选项卡底部的“
重置为默认值”来重置更改。
