Verbindungsstatus
MERLIC unterscheidet verschiedene Status einer Verbindung im Tool-Flow-Panel. Diese Klassifizierung erleichtert Ihnen die Konfiguration Ihrer Anwendung im Tool-Flow-Panel. Die Verbindungsstatus gelten für Datenverbindungen und für Triggerverbindungen.
Es gibt die folgenden Verbindungsstatus:
Normal
Dieser Verbindungsstatus gilt für alle Verbindungen, die sich nicht im Status „Selektiert“ oder „Fehler“ befinden. Verbindungen in diesem Status werden im Tool-Flow-Panel schwarz dargestellt. Sie erhalten Sie im Tool-Flow-Panel schnell einen Überblick über alle Verbindungen, die derzeit ohne Bedeutung sind.
Selektiert
Dieser Verbindungsstatus gilt für alle Verbindungen des Tools, das derzeit im Tool-Flow-Panel selektiert ist. Das bedeutet, dass alle ein- und ausgehenden Verbindungen des selektierten Tools auch als selektiert eingestuft werden. Verbindungen in diesem Status werden im Tool-Flow-Panel blau hervorgehoben. Bei einem strukturellen Fehler wird die Verbindung jedoch rot hervorgehoben.
Fehler
Dieser Verbindungsstatus gilt für alle Verbindungen mit strukturellen Fehlern im Tool-Flow. Dies ist beispielsweise der Fall, wenn ein Tool mit Ergebnissen von zwei verschiedenen Tools verbunden ist. Verbindungen in diesem Status werden rot hervorgehoben. Auf diese Weise können Sie leicht Verbindungen erkennen, die angepasst werden müssen. Weitere Informationen finden Sie unter Fehlerursachen.
MERLIC visualisiert nur den ersten strukturellen Fehler, der erkannt wurde, im Tool-Flow-Panel. Wenn Sie einen neuen Fehler nicht sofort beheben, sondern die Anpassung der MERLIC-Vision-App fortsetzen, werden mögliche nachfolgende Fehler im Tool-Flow nicht hervorgehoben. Dies kann zu unklaren Verbindungsstatus führen, da ein nachfolgender Fehler erst hervorgehoben wird, wenn der erste strukturelle Fehler behoben wurde. Daher wird empfohlen, einen im Tool-Flow-Panel angezeigten Fehler sofort zu beheben.
Visualisierung

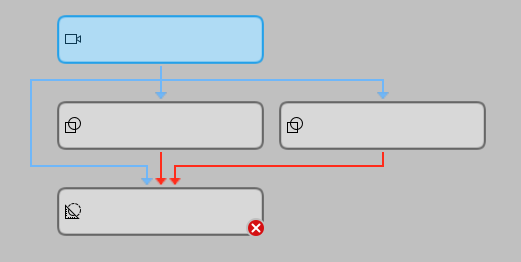

Die folgende Abbildung zeigt, wie die Status von Verbindungen im Tool-Flow-Panel visualisiert werden:
