Plugin konfigurieren
Konfiguration im MERLIC RTE Setup aktivieren
Um die Konfiguration des Plugins auf der MERLIC RTE Setup-Registerkarte „Kommunikation“ zu ermöglichen, müssen Sie zuerst MERLIC RTE starten und die folgenden Schritte ausführen:
- Öffnen Sie das MERLIC RTE Setup und wählen Sie die Registerkarte „Kommunikation“ aus. Falls MERLIC RTE nicht ausgeführt wird, können Sie es direkt auf der Registerkarte „Kommunikation“ starten.
-

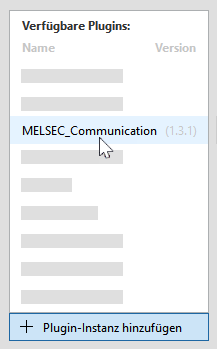

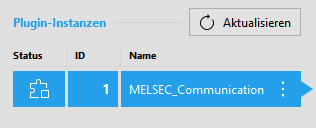

- Vergewissern Sie sich, dass das Plugin noch nicht ausgeführt wird. Andernfalls sind die Parameter nicht für die Konfiguration verfügbar. Der aktuelle Zustand des Plugins ist am jeweiligen Statussymbol in der Liste der Plugin-Instanzen erkennbar. Wird das Symbol
als Status angezeigt, ist das Plugin aktiv. In diesem Fall müssen Sie es durch Klicken auf die Schaltfläche „
Plugin stoppen“ unten im MERLIC RTE Setup stoppen. Wird stattdessen das Symbol
als Status angezeigt, ist das Plugin derzeit nicht aktiv.
-
Die Parameter des ausgewählten MELSEC Communication-Plugins werden auf der rechten Seite der Registerkarte „Kommunikation“ angezeigt.

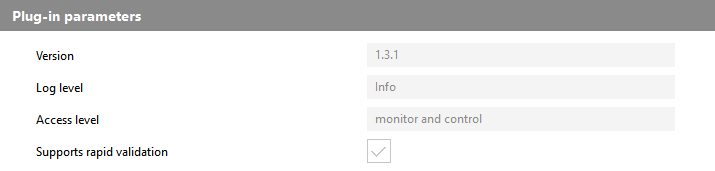

Plug-in Parameters
Parameter dieses Typs stellen allgemeine Parameter für das Kommunikations-Plugin dar, die nicht im Konfigurationsbereich der Registerkarte „Kommunikation“ angepasst werden können. Sie können die Versionsnummer des Plugins, den aktuellen Parameterwert für die Log-Ebene, die Zugriffsebene des Plugins und die Einstellung für die Überprüfung der Plugin-Konfiguration anzeigen. Diese Werte müssen an anderen Stellen bzw. mit anderen Methoden festgelegt werden.
Version
Dieser Parameter zeigt die Versionsnummer an, die bei der Plugin-Implementierung definiert wurde. Er besteht aus einer Haupt-, Neben- und Wartungsversion. Sie wird auch beim Hinzufügen einer neuen Plugin-Instanz angezeigt. Die Version ist optional. Daher ist es möglich, dass bei der Implementierung keine Versionsnummer definiert wurde.
Log level
Dieser Parameter zeigt die Log-Ebene für die Plugin-Instanz an. Als Log-Ebene wird standardmäßig die Log-Ebene des jeweiligen MERLIC RTE-Prozesses festgelegt, wenn die Plugin-Instanz im MERLIC RTE Setup hinzugefügt wird.
Access level
Dieser Parameter zeigt die für das Plugin festgelegte Zugriffsebene an. Für das MELSEC Communication-Plugin ist die Zugriffsebene standardmäßig auf „monitor and control“ festgelegt, d. h., das Plugin kann „Ereignisse“ empfangen und „Aktionen“ senden. Die Zugriffsebene bestimmt die Berechtigung, die in der Implementierung des Plugins definiert wird. Die Zugriffsebene kann im MERLIC RTE Setup nicht angepasst werden.
Supports rapid validation
Dieser Parameter zeigt an, ob das Plugin die umgehende Validierung der aktuellen Plugin-Konfiguration unterstützt. Für dieses Plugin ist das Kontrollkästchen aktiviert, d. h., dass eine „schnelle Validierung“ unterstützt wird. Das bedeutet, dass die Konfiguration des Plugins bei jeder Änderung eines bearbeitbaren Parameter auf der Registerkarte „Kommunikation“ des MERLIC RTE Setups überprüft wird. Wenn das Plugin keine „schnelle Validierung“ unterstützt, wird die Konfiguration des Plugins nur beim Speichern der Konfiguration überprüft.

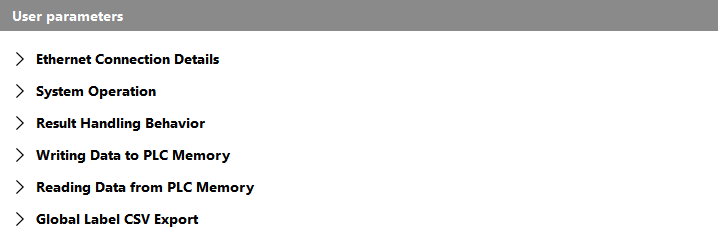

User Parameters
Die „User parameters“ stellen die Parameter dar, die für das Plugin konfiguriert werden können. Sie werden in verschiedenen Kategorien angezeigt, die erweitert oder geschlossen werden können.
Die Parameter der einzelnen Kategorien werden in den folgenden Abschnitten beschrieben.
- Ethernet Connection Details
- System Operation
- Result Handling Behavior
- Writing Data to PLC Memory
- Reading Data from PLC Memory
- Global Label CSV Export
Ethernet Connection Details

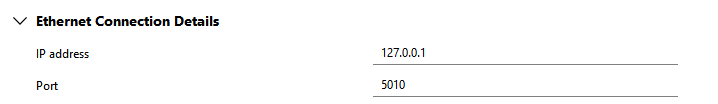

Die folgende Abbildung enthält eine Übersicht über die Parameter mit der jeweiligen Standardeinstellung. Unter der Abbildung finden Sie eine ausführliche Beschreibung der Parameter.
IP address
Dieser Parameter definiert die Internet Protocol-Adresse (IP-Adresse) der MELSEC Communication-SPS, zu der eine Verbindung herstellt werden soll. Die Standardeinstellung ist 127.0.0.1. Der Parameter unterstützt nur IPv4-Adressen (Internet Protocol-Version 4). Die Verwendung von Hostnamen wird dabei nicht unterstützt.
Port
Dieser Parameter definiert den für die Verbindung verwendeten Port.
System Operation
Die Parameter in dieser Kategorie definieren die Einstellungen im Zusammenhang mit der Version des SPS-Protokolls von MVTec und für den Heartbeat-Modus.
Die folgende Abbildung enthält eine Übersicht über den Parameter mit der jeweiligen Standardeinstellung. Unter der Abbildung finden Sie eine ausführliche Beschreibung des Parameters.
Protocol version
Dieser Parameter definiert die verwendete Version des SPS-Protokolls von MVTec. Die Standardeinstellung ist „1.1“ (die neueste Version). Sie können die Protokollversion auf „1.0“, d. h. auf die in früheren MERLIC-Versionen verwendete Protokollversion, festlegen.
Im Gegensatz zur Protokollversion „1.0“ umfasst die neuere Version einen Heartbeat-Modus, mit dem kontinuierlich signalisiert werden kann, ob die Verbindung zu MERLIC noch aktiv ist. Wenn die Protokollversion „1.1“ verwendet wird, ist ein zusätzliches Feld mit der Bezeichnung „gMV_Heartbeat“ in der exportierten Label-Datei verfügbar und für die SPS reserviert. Dieses Feld enthält einen 16-Bit-Zähler, der laufend vom Plugin aktualisiert wird, solange das Plugin ausgeführt wird. Damit kann die Verbindung zwischen MERLIC und der SPS überwacht werden, sodass bei einem Verbindungsverlust aufgrund von unerwarteten Fehlern darauf reagiert werden kann, indem das SPS-Programm entsprechend konfiguriert wird. Weitere Informationen zu den im SPS-Protokoll verwendeten Feldern finden Sie unter Felder für die Kommunikation mit der SPS.
Wenn Sie vorhandene GX Works2- oder GX Works3-Projekte, in denen MELSEC Communication-Plugins verwendet werden, die in MERLIC-Versionen vor 5.6.0 konfiguriert wurden, mit MERLIC RTE dieser MERLIC-Version verwenden möchten, müssen Sie entweder die Protokollversion „1.0“ verwenden oder die Konfiguration des Plugins und Ihre Projekte dem neuen SPS-Protokoll entsprechend anpassen.
Heartbeat interval
Dieser Parameter definiert das Heartbeat-Intervall in Millisekunden. Die Standardeinstellung ist 1000 ms, d. h., das Feld „gMV_Heartbeat“ für den Heartbeat-Zähler wird alle 1000 ms aktualisiert. Weitere Informationen zum Heartbeat-Modus finden Sie im Abschnitt gMV_Heartbeat unter Fehlerbehandlung.
Dieser Parameter ist nur verfügbar, wenn die verwendete Protokollversion den Heartbeat-Modus unterstützt, d. h., wenn „Protocol version“ auf „1.1“ festgelegt ist. Dieser Parameter kann daher nicht konfiguriert werden, wenn der Parameter „Protocol version“ auf „1.0“ festgelegt ist.
Result Handling Behavior
Die Parameter in dieser Kategorie definieren Einstellungen in Zusammenhang mit dem Abruf von Ergebnissen. Weitere Informationen zur Handhabung von Ergebnissen der verschiedenen Modi finden Sie unter Ergebnismodi.
Die folgende Abbildung enthält eine Übersicht über die Parameter mit der jeweiligen Standardeinstellung. Unter der Abbildung finden Sie eine ausführliche Beschreibung der Parameter.
Result mode
Mit diesem Parameter können Sie den Abfragemodus für Ergebnisse auswählen. Sie haben die Wahl zwischen „Free-running“ und „Dequeue from buffer“. Der Parameter ist standardmäßig auf „Dequeue from buffer“ festgelegt. In der folgenden Tabelle finden Sie eine kurze Beschreibung der einzelnen Modi.
|
Modus |
Beschreibung |
|---|---|
|
Free-running |
In diesem Modus werden die Ergebnisse einer Einzelausführung oder einer kontinuierlichen Ausführung ohne Handshake-Mechanismus direkt in den entsprechenden Adressen im SPS-Speicher gespeichert. Dieser Modus ist der schnellste, u. U. aber auch der fehleranfälligste. Abhängig vom Timing von MERLIC und der SPS besteht die Möglichkeit, dass einige Ergebnisse verloren gehen oder überschrieben werden, bevor sie von der SPS erfasst werden können. |
|
Dequeue from buffer |
In diesem Modus wird eine interne FIFO-Warteschlange zum Speichern der eingehenden Ergebnisse nach dem Starten einer Einzelausführung oder einer kontinuierlichen Ausführung verwendet. Wenn die SPS ein Ergebnis durch Einstellung von „gMV_ReqCommandCode“ auf 10 anfordert, wird das erste Ergebnis im Puffer in die entsprechende Adresse im SPS-Speicher geschrieben. Das angeforderte Ergebnis wird danach sofort aus der Warteschlange entfernt. |
Result buffer capacity
Dieser Parameter definiert die Größe des Puffers, der bei Verwendung von „Dequeue from buffer“ als Ergebnismodus als temporärer Speicher für Ergebnisse verwendet wird. Er stellt die Anzahl der Ergebnisse dar, die im Puffer gespeichert werden können. Die Standardeinstellung ist 10.
Dieser Parameter wird nur verwendet, wenn „Dequeue from buffer“ als Ergebnismodus festgelegt ist. Er hat keine Auswirkung, wenn „Result mode“ auf „Free-running“ festgelegt ist. Er wird daher für die Konfiguration deaktiviert, wenn der Modus „Free-running“ ausgewählt ist.
DequeueResult command timeout
Dieser Parameter definiert das Timeout für den Modus „Dequeue from buffer“, wenn auf ein neues Ergebnis gewartet wird. Wenn die SPS ein Ergebnis anfordert und das jeweilige Ergebnis noch nicht verfügbar ist, werden alle anderen Anforderungen blockiert, bis das Ergebnis verfügbar oder das angegebene Timeout abgelaufen ist. Das Timeout ist standardmäßig auf 1000 ms festgelegt.
Dieser Parameter wird nur verwendet, wenn „Dequeue from buffer“ als Ergebnismodus festgelegt ist. Er hat keine Auswirkung, wenn „Result mode“ auf „Free-running“ festgelegt ist. Er wird daher für die Konfiguration deaktiviert, wenn der Modus „Free-running“ ausgewählt ist.
Writing Data to PLC Memory
Die Parameter in dieser Kategorie definieren, wie viele Ergebnisse an die SPS übertragen werden können. Sie müssen die gewünschte Anzahl für jeden Datentyp separat festlegen. Achten Sie darauf, dass die Konfiguration für alle MERLIC-Rezepte passt, die verwendet werden sollen, d. h. für alle MERLIC-Vision-Apps, auf die in den Rezepten verwiesen wird.
Standardmäßig werden keine Ergebnisse an die SPS übertragen. Daher müssen Sie zuerst die Parameter in dieser Kategorie entsprechend anpassen und die gewünschte Anzahl von Ergebnissen für die einzelnen Datentypen festlegen.
Vorgehensweise, um die Übertragung von Ergebnissen zu ermöglichen
- Wenn Sie sich bezüglich der erforderlichen Anzahl von Ergebnissen und deren Datentyp unsicher sind, können Sie diese wie folgt ermitteln:
- Öffnen Sie den MERLIC Creator und laden Sie die MERLIC-Vision-App, auf die im MERLIC-Rezept verwiesen wird.
- Wechseln Sie zum Panel „MVApp-Parameter und -Ergebnisse“ und ermitteln Sie die Datentypen der einzelnen MVApp-Ergebnisse, die Sie übertragen möchten. Notieren Sie sich für jeden Datentyp die Gesamtanzahl der gewünschten Ergebnisse. Dies ist der Mindestwert, auf den der entsprechende Parameter in der Plugin-Konfiguration festgelegt werden muss, damit alle gewünschten Ergebnisse übertragen werden können.
- Überprüfen Sie die MVApp-Ergebnisse aller MVApps, die verwendet werden, d. h. der MVApps, auf die in den MERLIC-Rezepten, die für die Anwendung verwendet werden sollen, verwiesen wird.
- Wählen Sie auf der MERLIC RTE Setup-Registerkarte „Kommunikation“ die gewünschte Instanz des MELSEC Communication-Plugins aus und navigieren Sie zu den Parametern der Kategorie „Writing Data to PLC Memory“.
- Legen Sie für alle Plugin-Parameter in dieser Kategorie die Anzahl der Ergebnisse des jeweiligen Datentyps fest, die übertragbar sein sollen. Achten Sie darauf, dass dieser Wert für alle verwendeten MVApps passt.
Wenn Ihre MVApps beispielsweise bis zu fünf MVApp-Ergebnisse des Datentyps INT enthalten können, müssen Sie den Parameter „INT (signed 16-bit integer) result allocation“ auf 5 oder höher festlegen, damit die Werte aller INT-Ergebnisse für die SPS verfügbar sind.
Wenn mehr Ergebnisse eines bestimmten Datentyps übertragen werden, als in der Plugin-Konfiguration angegeben sind, sind nicht alle Parameter verfügbar, da in der SPS nicht genügend Speicheradressen reserviert wurden. Wenn umgekehrt weniger Ergebnisse übertragen werden, als für den jeweiligen Datentyp angegeben sind, werden nicht alle reservierten devices in der SPS genutzt.
Felder und zugewiesener Speicher
Durch Festlegen der Benutzerparameter in dieser Kategorie definieren Sie, wie viele Ergebnisse der einzelnen Datentypen an die SPS übertragen werden können. Für jedes übertragbare Ergebnis wird ein sogenanntes Feld reserviert. Ein Feld stellt einen bestimmten Speicherblock in der SPS dar, der für den jeweiligen Ergebniswert verwendet wird. Es gibt jedoch auch Felder für andere Inhalte oder für Befehle, z. B. für den aktuellen Zustand oder zum Anfordern von Befehlen. Jedes Feld weist einen vordefinierten Namen auf, z. B. „gMV_CurrentState“.
Erforderlicher Speicher für die Datentypen
In der folgenden Tabelle ist der erforderliche Speicher für die einzelnen Datentypen aufgelistet, d. h. die Anzahl der erforderlichen Speicheradressen für einen einzelnen Wert des jeweiligen Datentyps.
|
Ergebnisdatentyp |
Erforderliche Speicheradressen (= 2 Bytes) |
|---|---|
|
BOOL |
1 Bit einer Speicheradresse |
|
WORD |
1 |
|
DWORD |
2 |
|
INT |
1 |
|
DINT |
2 |
|
REAL |
2 |
|
LREAL |
4 |
|
STRING[32] |
16 |
Beispiel
Im folgenden Abschnitt wird exemplarisch beschrieben, wie das Plugin konfiguriert wird, damit zwei Ergebnisse an die SPS übertragen werden können, und veranschaulicht, welche Felder in der SPS zugewiesen werden.
Wenn Ihre MVApp genau zwei MVApp-Ergebnisse des Datentyps INT enthält und Sie die Übertragung beider Ergebnisse ermöglichen möchten, müssen Sie den entsprechenden Benutzerparameter in der Plugin-Konfiguration festlegen. Da die Ergebnisse den Datentyp INT aufweisen, müssen Sie den Parameter „INT (signed 16-bit integer) result allocation“ festlegen. In diesem Beispiel muss der Parameter mindestens auf 2 festgelegt werden, damit die SPS bis zu zwei Ergebnisse des Datentyps INT abfragen kann.
Nachdem die Konfiguration des Plugins gespeichert wurde, können die entsprechenden Felder wie in der Parameterkategorie „Export Symbols“ angegeben exportiert werden. Bei der Implementierung des Programms für die SPS dient die exportierte Datei als Eingabe, welche Felder und Speicherblöcke für die Kommunikation benötigt werden. Im Fall der hier beschriebenen Beispielkonfiguration weist das Plugin die folgenden drei Felder zu:
|
Felder |
Beschreibung |
|---|---|
|
gMV_ResultUseArray_INT |
Dieses Feld gibt an, ob ein INT-Ergebnis für eine Abfrage verfügbar ist. Das Feld, das die Verfügbarkeit von Ergebnissen angibt, liegt immer vor den Feldern für die Ergebniswerte. |
|
gMV_Result_INT_0 |
Dieses Feld wird für den Wert des INT-Ergebnisses mit dem Index 0 verwendet. Die angehängte Zahl entspricht dem Index des Ergebnisses in der Übersicht der MVApp-Ergebnisse im MERLIC Creator. Das INT-Ergebnis mit dem Index 0 stellt somit das erste INT-Ergebnis in der Übersicht der MVApp-Ergebnisse dar. |
|
gMV_Result_INT_1 |
Dieses Feld wird für den Wert des INT-Ergebnisses mit dem Index 1 verwendet. Die angehängte Zahl entspricht dem Index des Ergebnisses in der Übersicht der MVApp-Ergebnisse im MERLIC Creator. Das INT-Ergebnis mit dem Index 1 stellt somit das zweite INT-Ergebnis in der Übersicht der MVApp-Ergebnisse dar. |
Wird nur ein INT-Ergebnis übertragen, werden nicht alle reservierten Register in der SPS genutzt. Wenn jedoch mehr als zwei Ergebnisse des Datentyps INT übertragen werden, weil die MVApp des geladenen Rezepts beispielsweise mehr als zwei INT-Ergebnisse enthält, können von der SPS nur die ersten beiden Ergebnisse abgefragt werden, da das Plugin lediglich Registeradressen für zwei INT-Ergebnisse reserviert hat.

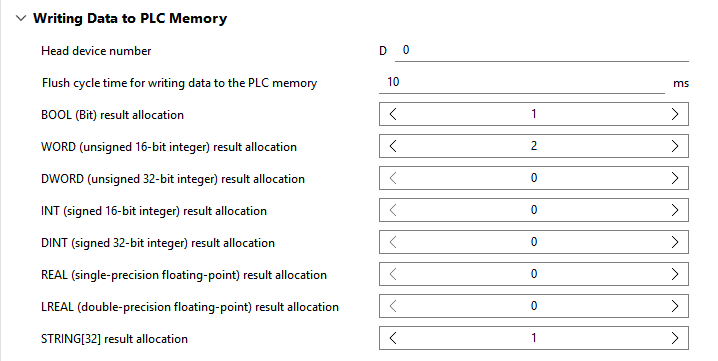

Die folgende Abbildung enthält eine Übersicht über die Parameter. Unter der Abbildung finden Sie eine ausführliche Beschreibung der Parameter.
Head device number
Dieser Parameter definiert die erste Speicheradresse des Blocks, der in der SPS für alle Werte reserviert wird, die vom Plugin in das Protokoll geschrieben und von der SPS gelesen werden, z. B. aktueller Zustand und Ergebniswerte.
Die Standardeinstellung ist 0 entsprechend D0.
Flush cycle time for writing data to the PLC memory
Dieser Parameter definiert das Intervall, in dem das Plugin versucht, Daten in den Speicher der SPS zu schreiben.
Standardmäßig ist er auf 10 ms eingestellt, was bedeutet, dass das Plugin alle
BOOL (Bit) result allocation
Dieser Parameter definiert die Anzahl von Boolean-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf Boolean-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein Boolean-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau ein Bit. Daher wird genau ein Bit einer Speicheradresse dem Feld eines Boolean-Ergebnisses zugeordnet, sofern maximal 16 Ergebnisse ausgewählt sind. Die einzelnen Ergebnisse in einem bestimmten device werden anhand einer hexadezimalen Ziffer adressiert, z. B. D30.0, D30.1, ..., D30.F. Werden mehr als 16 Boolean-Ergebnisse zurückgegeben, werden weitere Speicheradressen zugeordnet, um ein Feld für jedes Ergebnis zur Verfügung zu stellen.
WORD (unsigned 16-bit integer) result allocation
Dieser Parameter definiert die Anzahl von WORD-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf WORD-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein WORD-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 16 Bit, was genau einem device entspricht. Daher wird die Adresse eines ganzen device zugeordnet, z. B. D31.
DWORD (unsigned 32-bit integer) result allocation
Dieser Parameter definiert die Anzahl von DWORD-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf DWORD-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein DWORD-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D32, wenn die Adressen D32 und D33 verwendet werden.
INT (signed 16-bit integer) result allocation
Dieser Parameter definiert die Anzahl von INT-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf INT-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein INT-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 16 Bit, was genau einem device entspricht. Daher wird die Adresse eines ganzen device zugeordnet, z. B. D34.
DINT (signed 32-bit integer) result allocation
Dieser Parameter definiert die Anzahl von DINT-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf DINT-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein DINT-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D35, wenn die Adressen D35 und D36 verwendet werden.
REAL (single-precision floating-point) result allocation
Dieser Parameter definiert die Anzahl von REAL-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf REAL-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein REAL-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D37, wenn die Adressen D37 und D38 verwendet werden.
LREAL (double-precision floating-point) result allocation
Dieser Parameter definiert die Anzahl von LREAL-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf LREAL-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein LREAL-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 64 Bit, was genau vier devices entspricht. Daher werden vier devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D39, wenn die Adressen D39 bis D42 verwendet werden.
STRING[32] result allocation
Dieser Parameter definiert die Anzahl von STRING[32]-Ergebnissen, die an die SPS übertragen werden können. Wenn Sie beispielsweise bis zu fünf STRING[32]-Ergebnisse übertragen möchten, müssen Sie den Parameter auf 5 oder höher festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, d. h., es wird kein STRING[32]-Ergebnis übertragen.
Parameter dieses Datentyps benötigen genau 32 Bytes (256 Bit), was genau 16 devices entspricht. Daher werden 16 devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D43, wenn die Adressen D43 bis D58 verwendet werden.
Reading Data from PLC Memory
Die Parameter in dieser Kategorie definieren, wie viele Iterationsparameter eines Datentyps jeweils an die SPS übergeben werden können. Ein Iterationsparameter stellt einen Parameter dar, der als Argument für die Ausführung der MVApp verwendet wird, um den Wert des entsprechenden MVApp-Parameters zu überschreiben, der im geladenen Rezept angegeben ist. So können Sie die MVApp mit anderen Eingabewerten ausführen, ohne das Rezept zu ändern. Die Benutzerparameter in dieser Kategorie definieren somit, wie viele Parameterwerte eines Datentyps von der SPS für die Ausführung jeweils überschrieben werden können.
Standardmäßig sind keine Iterationsparameter für die Konfiguration durch die SPS verfügbar. Daher müssen Sie zuerst die Parameter in dieser Kategorie entsprechend anpassen und die gewünschte Anzahl von Iterationsparametern für die einzelnen Datentypen festlegen.
Vorgehensweise, um die Verwendung von Iterationsparametern zu ermöglichen
Wenn die SPS den Wert eines bestimmten MVApp-Parameters für die Ausführung überschreiben können soll, müssen Sie den Benutzerparameter für den jeweiligen Datentyp entsprechend festlegen.
- Wenn Sie sich bezüglich der erforderlichen Anzahl von Iterationsparametern und deren Datentyp unsicher sind, können Sie diese wie folgt ermitteln:
- Öffnen Sie den MERLIC Creator und laden Sie die MERLIC-Vision-App, auf die im MERLIC-Rezept verwiesen wird.
- Wechseln Sie zum Panel „MVApp-Parameter und -Ergebnisse“ und ermitteln Sie die Datentypen der einzelnen MVApp-Parameter, die Sie über die SPS festlegen möchten. Notieren Sie sich für jeden Datentyp die Gesamtanzahl der gewünschten Iterationsparameter. Dies ist der Mindestwert, auf den der entsprechende Parameter in der Plugin-Konfiguration festgelegt werden muss, damit alle gewünschten Iterationsparameter über die SPS festgelegt werden können.
- Überprüfen Sie die MVApp-Parameter aller MVApps, die verwendet werden, d. h. der MVApps, auf die in den MERLIC-Rezepten, die für die Anwendung verwendet werden sollen, verwiesen wird.
- Wählen Sie auf der MERLIC RTE Setup-Registerkarte „Kommunikation“ die gewünschte Instanz des MELSEC Communication-Plugins aus und navigieren Sie zu den Parametern der Kategorie „Reading Data from PLC Memory“.
- Legen Sie für alle Plugin-Parameter in dieser Kategorie die Anzahl der Iterationsparameter fest, die überschreibbar sein sollen. Achten Sie darauf, dass dieser Wert für alle verwendeten MVApps passt.
Wenn Ihre MVApps beispielsweise bis zu drei MVApp-Parameter des Datentyps INT enthalten können, müssen Sie den Parameter „INT (signed 16-bit integer) iteration parameter allocation“ auf mindestens 3 festlegen, damit alle MVApp-Parameter dieses Datentyps über die SPS angepasst werden können.
Die Plugin-Konfiguration definiert lediglich, wie viele Iterationsparameter für die SPS zum Überschreiben der jeweiligen MVApp-Parameter in der Ausführung verfügbar sind. Die angegebenen Iterationsparameter müssen jedoch nicht verwendet werden. Die SPS kann eine Einzelausführung oder eine kontinuierliche Ausführung auch ohne Verwendung eines Iterationsparameters anfordern. In diesem Fall wird die MVApp mit den im jeweiligen Rezept definierten Werten ausgeführt.
Wenn Iterationsparameter die Parameterwerte im Rezept überschreiben sollen, muss die SPS einige Anforderungen berücksichtigen. Die Anzahl der angegebenen Parameterwerte muss der Anzahl von Werten entsprechen, die in der Rezeptdatei definiert sind. Darüber hinaus muss der jeweilige Datentyp eine geeignete verlustfreie Umwandlung in den Datentyp des entsprechenden Parameterwerts im Rezept ermöglichen. Wenn diese Bedingungen nicht erfüllt sind, werden alle Iterationsparameter verworfen, und das Rezept wird stattdessen mit den Standardwerten ausgeführt. In diesem Fall wird eine Warnung ausgegeben (auch in den Feldern „gMV_ErrorCode“ und „gMV_ErrorCause“). Weitere Informationen finden Sie in der Beschreibung der entsprechenden Regeln für den Parameter „MV_PARAM_START_PARAMS“ in Available Actions im Handbuch für die Entwicklung von Kommunikations-Plugins.
Felder und zugewiesener Speicher
Durch Festlegen der Benutzerparameter in dieser Kategorie definieren Sie, wie viele Iterationsparameter der einzelnen Datentypen von der SPS festgelegt werden können. Für jeden für die Konfiguration durch die SPS verfügbaren Iterationsparameter wird ein sogenanntes Feld reserviert. Das bedeutet, dass der erforderliche Speicher für die Iterationsparameter zugewiesen werden muss. Dazu können Sie den Wert aller Benutzerparameter in dieser Kategorie auf die Anzahl der Iterationsparameter festlegen, die Sie der SPS für den jeweiligen Datentyp zur Verfügung stellen möchten. Weitere Informationen zu den verfügbaren Feldern finden Sie unter Felder für die Kommunikation mit der SPS.
Weitere Informationen zum erforderlichen Speicher für die einzelnen Datentypen finden Sie im Abschnitt Felder und zugewiesener Speicher in der Beschreibung der Kategorie „Writing Data to PLC Memory“.
Beispiel
Im folgenden Abschnitt wird exemplarisch beschrieben, wie das Plugin konfiguriert wird, damit die Iterationsparameter durch die SPS überschrieben werden können, und veranschaulicht, welche Felder in der SPS zugewiesen werden.
Wenn das Rezept zwei MVApp-Parameter des Datentyps INT und einen MVApp-Parameter des Datentyps STRING_80 enthält, und Sie möchten, dass die SPS die Werte für diese Parameter für eine Einzelausführung oder eine kontinuierliche Ausführung überschreiben können soll, müssen Sie die folgenden Parameter festlegen:
|
Benutzerparameter |
Wert |
|---|---|
|
INT (signed 16-bit integer) iteration parameter allocation |
2 |
|
STRING[32] iteration parameter allocation |
1 |
Es ist auch möglich, höhere Werte festzulegen – selbst dann, wenn das aktuelle Rezept nur zwei INT- und einen STRING_80-Parameter enthält. Für dieses Beispiel wird jedoch angenommen, dass die Werte in der Plugin-Konfiguration wie in der obigen Tabelle beschrieben festgelegt sind.
Nachdem die Konfiguration des Plugins gespeichert wurde, können die entsprechenden Felder wie in der Parameterkategorie „Export Symbols“ angegeben exportiert werden. Bei der Implementierung des Programms für die SPS dient die exportierte Datei als Eingabe, welche Felder und Speicherblöcke für die Kommunikation benötigt werden. Im Fall der hier beschriebenen Beispielkonfiguration weist das Plugin die folgenden Felder zu:
|
Zugewiesenes Feld |
Beschreibung |
|---|---|
|
gMV_ItParamUseArray_INT |
Dieses Feld gibt an, ob die Rezeptparameter des Datentyps INT für die nächste Einzelausführung oder kontinuierliche Ausführung durch den in „gMV_ItParam_INT_0“ und „gMV_ItParam_INT_1“ definierten Wert überschrieben werden sollen. |
|
gMV_ItParamUseArray_STRING32 |
Dieses Feld gibt an, ob der Rezeptparameter des Datentyps STRING_80 für die nächste Einzelausführung oder kontinuierliche Ausführung durch den in „gMV_ItParam_STRING32_0“ definierten Wert überschrieben werden soll. |
|
gMV_ItParam_INT_0 |
Dieses Feld definiert den neuen Wert für den MVApp-Parameter des Datentyps INT und den Index 0, d. h. für den ersten INT-Parameter im Rezept. Die Zahl, die als Suffix hinzugefügt wird, gibt den Index des Rezeptparameters an. In diesem Beispiel wird auf den ersten Rezeptparameter des Datentyps INT verwiesen. Die Liste der Rezeptparameter und die jeweilige Indexnummer sind auch in der MVApp-Parameterübersicht im MERLIC Creator sichtbar. |
|
gMV_ItParam_INT_1 |
Dieses Feld definiert den neuen Wert für den MVApp-Parameter des Datentyps INT und den Index 1, d. h. für den zweiten INT-Parameter im Rezept. Wie das Suffix 1 angibt, verweist dieses Feld auf den zweiten Rezeptparameter des Datentyps INT. |
|
gMV_ItParam_STRING32_0 |
Dieses Feld definiert den neuen Wert für den MVApp-Parameter des Datentyps STRING_80 und den Index 0, d. h. für den STRING_80-Parameter im Rezept. Wie das Suffix 0 angibt, verweist dieses Feld auf den ersten Rezeptparameter des Datentyps STRING_80. |
Die neuen Felder können dann verwendet werden, um Parameterwerte für die Ausführung der MVApp anzugeben, auf die im geladenen Rezept verwiesen wird.
Im vorliegenden Beispiel wird angenommen, dass zwei INT-Parameter und ein STRING_80-Parameter verwendet werden. Um die Parameter für die nächste Ausführung zu überschreiben, muss die SPS die gewünschten Werte für die Parameter in den betreffenden Feldern festlegen und angeben, dass alle drei Parameterwerte für den nächsten „StartSingleJob“- oder „StartContinuous“-Befehl verwendet werden sollen. Die SPS muss also die Werte für die folgenden Felder festlegen:
|
Feld |
Beschreibung |
|---|---|
|
gMV_ItParamUseArray_INT |
Die ersten beiden Bits in diesem Array müssen auf 1 |
|
gMV_ItParamUseArray_STRING32 |
Der Wert für dieses Feld muss auf 1 (oder alternativ auf TRUE) festgelegt werden, um anzugeben, dass der Wert in „gMV_ItParam_STRING32_0“ für die nächste Ausführung verwendet werden soll. |
|
gMV_ItParam_INT_0 |
Dieses Feld muss auf den ganzzahligen Wert festgelegt werden, der anstelle des im Rezept definierten Werts für den ersten INT-Parameter verwendet werden soll. |
|
gMV_ItParam_INT_1 |
Dieses Feld muss auf den ganzzahligen Wert festgelegt werden, der anstelle des im Rezept definierten Werts für den zweiten INT-Parameter verwendet werden soll. |
|
gMV_ItParam_STRING32_0 |
Die WORDS-Folge in diesen Feldern muss auf die Zeichenfolge festgelegt werden, die anstelle des im Rezept definierten Werts für den STRING_80-Parameter verwendet werden soll. |
Wenn der neue „StartSingleJob“- oder „StartContinuous“-Befehl von der SPS angefordert wird, verwendet das Plugin die angegebenen Werte der Iterationsparameter für die nächste Ausführung. Die Rezeptwerte werden bei jedem „StartSingleJob“- und „StartContinuous“-Befehl überschrieben, solange die Felder „gMV_ItParamUseArray_INT“ und „gMV_ItParamUseArray_STRING32“ wie oben beschrieben festgelegt sind, d. h., bis ihre Werte auf 0 zurückgesetzt werden. Wenn keine Iterationsparameter als „in Verwendung“ festgelegt sind, wird wieder der im Rezept definierte Standardwert verwendet.

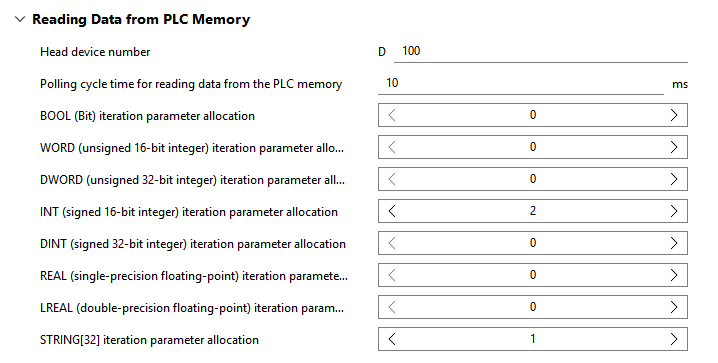

Die folgende Abbildung enthält eine Übersicht über die Parameter. Unter der Abbildung finden Sie eine ausführliche Beschreibung der Parameter.
Head device number
Dieser Parameter definiert die erste Speicheradresse des in der SPS reservierten Blocks. Dieser Block enthält alle Werte, die von der SPS in das Protokoll geschrieben und vom Plugin gelesen werden, z. B. angeforderte Befehle und Werte von Iterationsparametern. Die Standardeinstellung ist 100 entsprechend D100.
Alternativ können Sie auch den Parameter auf eine große Zahl festlegen, um das Risiko einer Überlappung im Speicher zu minimieren.
Polling cycle time for reading data from the PLC memory
Dieser Parameter definiert das Intervall, in dem das Plugin versucht, den gesamten Speicherbereich der SPS auszulesen.
Standardmäßig ist er auf 10 ms eingestellt, was bedeutet, dass das Plugin alle
BOOL (Bit) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps Boolean, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die Boolean-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 1 Bit. Daher wird genau ein Bit einer Speicheradresse dem Feld eines Boolean-Iterationsparameters zugeordnet. Die einzelnen Iterationsparameter in einem bestimmten device werden anhand einer hexadezimalen Ziffer adressiert, z. B. D112.0, D112.1, ..., D112.F.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_BOOL“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide Boolean-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_BOOL“ auf
WORD (unsigned 16-bit integer) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps WORD, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die WORD-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 16 Bit, was genau einem device entspricht. Daher wird die Adresse eines ganzen device zugeordnet, z. B. D113.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_WORD“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide WORD-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_WORD“ auf
DWORD (unsigned 32-bit integer) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps DWORD, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die DWORD-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D114, wenn die Adressen D114 und D115 verwendet werden.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_DWORD“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide DWORD-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_DWORD“ auf
INT (signed 16-bit integer) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps INT, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die INT-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 16 Bit, was genau einem device entspricht. Daher wird die Adresse eines ganzen device zugeordnet, z. B. D116.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_INT“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide INT-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_INT“ auf
DINT (signed 32-bit integer) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps DINT, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die DINT-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D117, wenn die Adressen D117 und D118 verwendet werden.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_DINT“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide DINT-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_DINT“ auf
REAL (single-precision floating-point) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps REAL, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die REAL-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 32 Bit, was genau zwei devices entspricht. Daher werden zwei devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D119, wenn die Adressen D119 und D120 verwendet werden.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_REAL“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide REAL-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_REAL“ auf
LREAL (double-precision floating-point) iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps LREAL, die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die LREAL-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 64 Bit, was genau vier devices entspricht. Daher werden vier devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D121, wenn die Adressen D121 bis D124 verwendet werden.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_LREAL“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide LREAL-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_LREAL“ auf
STRING[32] iteration parameter allocation
Dieser Parameter definiert die Anzahl von Iterationsparametern des Datentyps STRING[32], die von der SPS an MERLIC übertragen werden können. Wenn die SPS beispielsweise die STRING[32]-Werte von bis zu fünf MVApp-Parametern, die im Rezept definiert sind, überschreiben können soll, müssen Sie den Parameter auf 5 festlegen.
Der Parameter ist standardmäßig auf 0 festgelegt, sodass kein Feld für Parameter dieses Datentyps hinzugefügt wird.
Parameter dieses Datentyps benötigen genau 32 Bytes (256 Bit), was genau 16 devices entspricht. Daher werden 16 devices reserviert, aber nur die erste Adresse wird zugeordnet, z. B. D125, wenn die Adressen D125 bis D140 verwendet werden.
Darüber hinaus wird ein weiteres Feld hinzugefügt: „gMV_ItParamUseArray_STRING32“. Dieses Feld wird von der SPS verwendet, um anzugeben, ob die Parameterwerte im Rezept für die nächste Ausführung durch die Werte in den Feldern der entsprechenden Iterationsparameter überschrieben werden sollen.
Für jeden verfügbaren Iterationsparameter dieses Datentyps muss die SPS bitweise festlegen, ob er für die Ausführung verwendet werden soll. Wenn Sie diesen Parameter beispielsweise auf 2 festlegen und beide STRING[32]-Parameter in der nächsten Ausführung verwenden möchten, muss die SPS den Wert des Felds „gMV_ItParamUseArray_STRING32“ auf
Global Label CSV Export
Die Parameter in dieser Kategorie definieren den Speicherort und den Namen der Datei, die beim Starten des Plugins exportiert wird. Die Datei hängt von der jeweiligen Konfiguration des Plugins ab und enthält die
Die Datei ist als CSV-Datei formatiert und kann in das Projekt des SPS-Programms importiert werden.
Die folgende Abbildung enthält eine Übersicht über die Parameter mit der jeweiligen Standardeinstellung. Unter der Abbildung finden Sie eine ausführliche Beschreibung der Parameter.

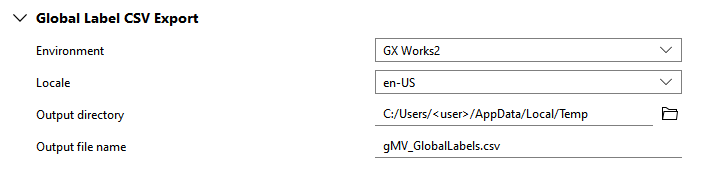

Environment
Dieser Parameter definiert die Anwendung, für die Labels exportiert werden. Sie können eine der in der folgenden Liste aufgeführten GX Works-Versionen verwenden. Die exportierte „Global Label“-Datei wird den Anforderungen der ausgewählten Anwendung entsprechend formatiert. Die Standardeinstellung ist „GX Works2“. Achten Sie darauf, dass Sie die richtige Anwendung auswählen. Andernfalls kann beim Importieren der CSV-Datei in das Projekt Ihrer GX Works-Version ein Fehler auftreten.
|
Wert |
Beschreibung |
|---|---|
|
GX Works2 |
Die exportierte „Global Label“-Datei wird den Anforderungen von GX Works2 entsprechend formatiert. |
|
GX Works3 |
Die exportierte „Global Label“-Datei wird den Anforderungen von GX Works3 entsprechend formatiert. |
Locale
Dieser Parameter definiert die Sprache für den Export der „Global Label“-Datei. Genauer gesagt: er bestimmt die Sprache der Überschriften in der exportierten Datei. Derzeit können Sie eine der in der folgenden Liste aufgeführten Einstellungen verwenden. Die Standardeinstellung ist „en-US“.
|
Wert |
Beschreibung |
|---|---|
|
en-US |
Englisch (USA) |
|
ja-JP |
Japanisch (Japan) |
Achten Sie darauf, dass Sie die richtige Sprache auswählen, um Fehler beim Import der CSV-Datei in GX Works zu vermeiden. Wenn Sie die englische Version von GX Works verwenden, müssen Sie „en-US“ auswählen. Wenn Sie die japanische Version verwenden, müssen Sie „ja-JP“ auswählen.
Output directory
Dieser Parameter definiert das Verzeichnis, in dem die Datei gespeichert wird. Sie können das Verzeichnis im Dateisystem über die Schaltfläche
auswählen (auf lokalen Systemen) oder den Pfad direkt in das Textfeld eingeben. Das Verzeichnis ist standardmäßig „%LOCALAPPDATA%/Temp“ auf Windows-Systemen bzw. „/tmp“ auf Linux-Systemen.
Output file name
Dieser Parameter definiert den Namen der exportierten Datei. Sie können den Namen direkt im Eingabefeld ändern. Die Standardeinstellung ist „gMV_GlobalLabels.csv“.
