条件分支

使用此工具可定义在特定条件为 true 时要执行的工具，以及在特定条件不为 true 时要执行的工具。此工具类似于评估表达式工具，不同之处在于它可让您根据评估的条件指定进一步处理。

条件可以包含之前工具的数字和字符串结果或已手动指定的值。但应该定义条件，以便其结果可映射到布尔值。

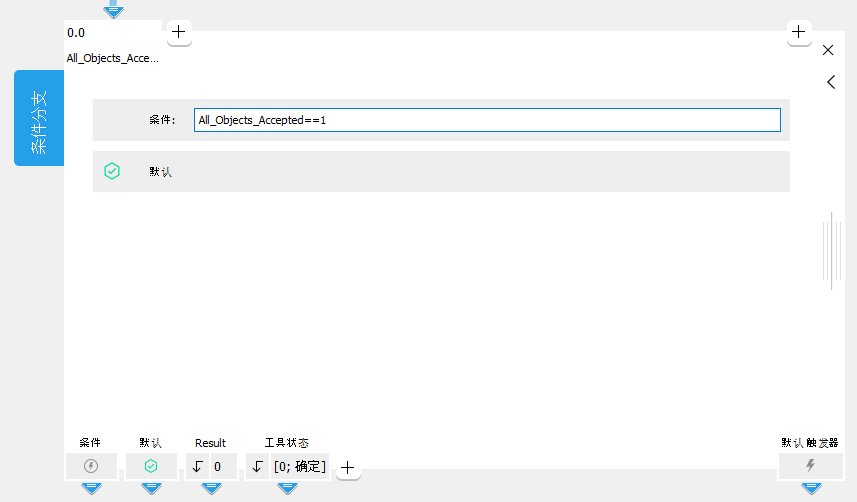

与其他 MERLIC 工具不同，此工具在插入时不具备任何默认参数。如果想要在条件中使用参数，您需要手动将它们添加到工具。请参阅添加参数部分，了解更多信息。工具面板 底部默认列出两个分支触发器连接器：“条件”和“默认”。如需了解更多关于触发器连接器的信息，请参阅触发器连接器。

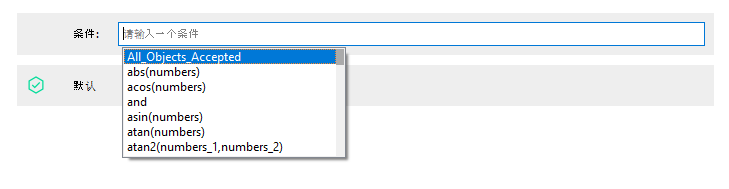

此工具不显示图形窗口，而是显示可在其中定义条件的输入字段。在条件输入字段中键入时，会弹出一个自动完成列表，其中包含与输入内容匹配的可能函数和运算符。该列表还包含手动添加的参数和以前定义的结果。

要直接从整个列表浏览，请使用快捷键 CTRL+Space 手动打开该弹出窗口。请查看 评估表达式 主题，了解有关可能的函数和运算符的更多信息。

图标表示已激活哪个分支触发器。总是有一个分支触发器被激活：如果条件为 true，“条件”连接器会处于活动状态并发送触发器。在其他每种情况下，“默认”分支触发器都会处于活动状态并发送触发器，即如果条件不为 true、尚未定义任何条件或工具处于错误状态。所有连接至活动连接器的工具都将执行。

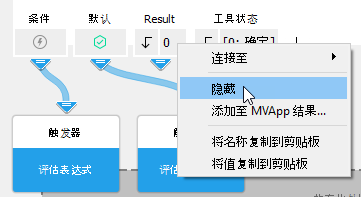

您可以隐藏 工具工作区 底部的结果，例如，如果有未连接到任何其他工具并且只在 工具流程 后面使用的中间结果。右键单击要隐藏的结果，然后选择“隐藏”。要显示隐藏的结果，使用结果右侧的 按钮。

下图显示具有两个分支的“条件分支”工具的示意图。两个分支都包含两个工具。在左侧示例中，条件为 true。因此，“条件”连接器会发送触发器且包含工具 T₁₁-T₁₂ 的分支会执行。在右侧示例中，条件不为 true。因此，“默认”连接器会发送触发器且包含工具 T₂₁-T₂₂ 的分支会执行。

工具流程 选项

MERLIC 支持工具“条件分支”的其他可视化选项。启用“工具流程”选项后，在执行过程中会突出显示被跳过的工具。有关更多信息，请参阅主题 工具流程。

参数

此工具不具备任何默认参数。因此，在插入此工具时不会显示任何参数。如果想要在表达式中使用参数值，您可使用前一工具的结果值，或为工具定义新的参数。

受支持的语义类型

此工具支持以下语义类型的参数：

• 任意
• 双精度浮点数
• 长整数
• 字符串

尽管此工具并非支持所有语义类型，您仍可使用前一工具的任何数字或字符串结果，即使此结果的语义类型不受支持，例如，“工具状态”。但是，如果创建了到此类结果的连接，相应新参数的语义类型会设为“任意”。

添加参数

使用前一工具的结果作为参数

要在表达式中使用前一工具的结果，您需要将结果连接至“条件分支”工具。

1. 转到想要在“条件分支”工具中将其结果用作参数的前一工具。
2. 将所需工具结果的连接箭头拖至连接的放置目标。此外，您还可打开上下文菜单并单击菜单条目“连接至”。
3. 选择“条件分支”工具并单击菜单条目“< 添加连接 >”。

已连接的结果会立即作为“条件分支”工具的新参数添加。参数的名称和语义类型将自动从已连接结果获取。如果此工具不支持已连接结果值的语义类型，则会为新参数自动设为“任意”。

此外，您还可按如下所述在工具中定义新参数，然后将新参数连接至前一工具的结果。

定义新参数

要定义新参数，您必须添加新的连接器并定义参数设置。

1. 单击工具面板左上方的 按钮。此时会打开用于定义参数设置的对话框窗口。
2. 在对话框窗口中选择新参数的语义类型。
3. 还可选择定义新参数的最小值和最大值。
4. 单击“确定”以确认您的设置。新参数会立即使用默认名称添加。
5. 可选择通过双击参数名称来重命名该参数。要了解关于工具参数和工具结果允许使用的命名约定的信息，请参阅重命名工具、参数和结果章节。
6. 在连接器定义新参数的值。

条件

要评估的表达式必须在工具面板的输入字段内定义。只要尚未定义任何条件或如果定义了无效的条件，MERLIC 会在 工具面板 和 工具流程 面板中显示错误。但是，此错误仅因缺少条件或错误条件而引发。它不提示关键工作区错误。因此，“工具状态”结果在此情况下仍返回“[0; OK]”。

要将工具参数值用于评估，请在条件的输入字段中输入参数的名称。还可以定义没有任何参数的条件。条件可应用于数字值、字符串值以及混合元组。但是，您必须确保条件可映射到布尔值，即结果要么必须为 true，要么必须不为 true，以确保可靠地评估要触发哪个分支。如果返回元组 元组是一系列元素，例如数值和字符串。，元组的每个元素必须为 1，以生成为元组的条件。如果条件不为 true 或无法映射到布尔值，“默认”分支触发器会激活并会执行相应的分支。

另请参阅评估表达式工具的参考文档，了解关于各类条件的详细说明。

如果在条件中使用前一工具的结果，那么先前有效的条件在运行时可能变为无效。这是因为已连接参数的值可能会在运行时发生更改。 例如，如果条件定义为“Condition := Parameter”并且“Parameter”的值为 1，那么条件有效且为 true。因此，工具不会引发任何错误。但是，如果“Parameter”的值在运行时发生更改（例如，更改为元组 [1;2]），则定义的条件变为无效，因为该条件不能被解读为 true 或 false。无效的条件被工具假定为 false。在此情况下，更合适的条件可能为“Condition := Parameter[0] > 0”，这样可确保该条件不会变为无效。

分支触发器

条件：

此分支触发器会在条件为 ture 时发送触发器。

默认：

此分支触发器会在条件不为 ture 时发送触发器

结果

基本结果

结果：

此结果返回生成的条件的值。结果的语义类型设为“任意”。

工具状态：

“工具状态”返回有关工具状态的信息，因此可用于处理错误。请参阅主题工具状态结果，了解关于不同工具状态结果的更多信息。

其他结果

处理时间:

此结果返回最近一次执行工具的持续时间（以毫秒为单位）。该结果作为附加结果提供。因此，默认情况下它是隐藏的，但是可以通过工具结果旁边的 按钮显示。有关更多信息，处理时间请参工具参考中所阅部分。

应用程序示例

此工具用于以下 MERLIC Vision App 示例：

• adapt_brightness_for_measuring.mvapp
• check_correct_filling_on_3d_height_images.mvapp
• measure_distance_to_center_led.mvapp
