書き込みアクセス

このウィジェットでは、MERLIC を Runtime Environment モード (MERLIC RTE) で使用する際の MERLIC Frontend での書き込みアクセスを制御できます。

MERLIC RTE を開始したときに、 MERLIC に対する制御は、使用する通信デバイスに自動的に与えられます。接続している MERLIC Frontend は、ユーザーからの操作や変更を行えないようにロックされています。この場合、MERLIC Frontend は、MERLIC アプリケーションの状態や結果の監視にのみ使用できます。

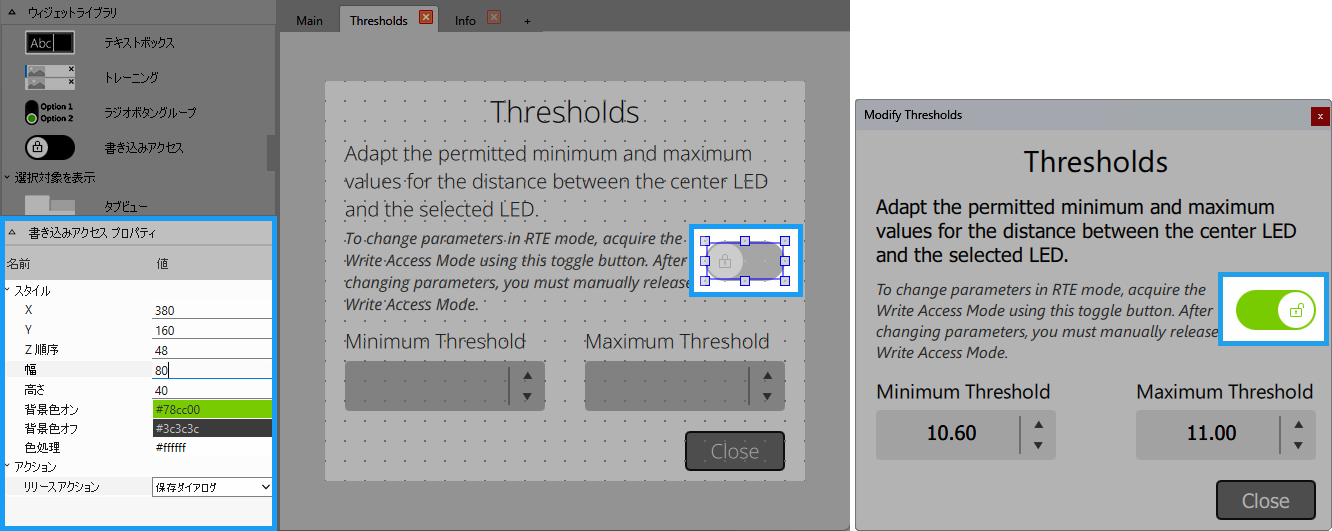

MERLIC RTE の実行中に MERLIC Frontend でユーザーによる操作と変更を可能にすることが必要なユースケースに対応するために、MVApp の Frontend デザインに「書き込みアクセス」ウィジェットを追加できます。適切に設定された MVApp が MERLIC RTE モードで読み込まれると、ユーザーは MERLIC Frontend で書き込みアクセスを取得することが認められます。

MVApp の実装中に一般的に行われるように、MERLIC Frontend が Frontend Designer または MERLIC Creator から開かれている場合は、MERLIC Creator によって制御が自動的に与えられるため、「書き込みアクセス」ウィジェットは無効化されます。この場合、書き込みアクセスを明示的に取得する必要はありません。

詳細については、「Frontend の書き込みアクセス」および「Frontend での書き込みアクセスの取得とリリース」を参照してください。

MERLIC RTE モードでは、MERLIC Frontend の書き込みアクセスは一時的な使用のみを目的としています。たとえば、一部のパラメーターの調整や、数回の実行に伴う変更の検証などです。その後、書き込みアクセスをリリースして、プログラマブルロジックコントローラ (PLC) など、使用していた通信デバイスに制御を戻す必要があります。 MERLIC Frontend の書き込みアクセスモードは継続的に使用するためのものではありません。

スタイル

X、Y:

入力フィールドに左上隅の座標値を入力して、ウィジェットの位置を調整します。

Z 順序:

入力フィールドに目的の値を入力して、ウィジェットの z 順序を調整します。これにより、複数のウィジェットが同じ位置にある場合に、どのウィジェットが一番上に表示されるかが定義されます。たとえば、ウィジェット「A」が「Z 順序」「0」でウィジェット「B」が「Z 順序」「1」の場合、ウィジェット「B」がウィジェット「A」の上に表示されます。

幅:

ウィジェットの幅を調整します。幅はピクセル単位で定義され、デフォルト設定値は 80 ピクセルです。この値を変更するには、新しい幅を入力フィールドに入力します。これは 40 以上 2147483647 以下でなければなりません。

高さ:

ウィジェットの高さを調整します。高さはピクセル単位で定義され、デフォルト設定値は 40 ピクセルです。この値を変更するには、新しい高さを入力フィールドに入力します。これは 20 以上 2147483647 以下でなければなりません。

背景色オン:

Frontend で書き込みアクセスが取得された場合のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

背景色オフ:

Frontend で書き込みアクセスがリリースされた場合のウィジェットの背景色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

色処理:

ボタンハンドルの色を調整します。色を変更するには、色フィールドをクリックし、色選択ダイアログで目的の色を選択するか、色コードを手動で入力します。

リリースアクション:

書き込みアクセスがリリースされたときにトリガーするアクションを選択します。このアクションは、書き込みアクセスがどのようにリリースされた場合でもトリガーされます。以下のオプションのいずれかを選択できます。

値	説明
保存ダイアログ	未保存の変更がある状態で書き込みアクセスがリリースされたときに、保存ダイアログが表示され、ユーザーが変更を保存または破棄できます。変更の理由を記入することも可能です。
自動保存	未保存の変更がある状態で書き込みアクセスがリリースされたときに、変更が自動的に保存されます。
