MVApp-Parameter

Bei MVApp-Parameterdaten handelt es sich um mehrere vordefinierte Eingabewerte für eine bestimmte MERLIC-Vision-App. Sie werden in einer MERLIC-Rezept Eine MERLIC-Rezeptdatei ist ein wesentlicher Bestandteil der MERLIC-Prozessintegration. Dabei handelt es sich um eine separate Datei (mit der Dateiendung .mrcp), die definiert, welche MERLIC-Vision-App für die Prozessintegration geladen wird. Sie definiert außerdem, wie die MVApp parametrisiert wird, da sie mehrere vordefinierte Eingabewerte für ausgewählte Toolparameter enthält. Sie können mehrere Rezeptdateien mit individuellen Eingabewerten für ein und dieselbe MVApp erstellen. Auf diese Weise können Sie eine MVApp mit verschiedenen Parametereinstellungen für unterschiedliche Szenarien der Anwendung verwenden. Darüber hinaus können Sie eine Rezeptdatei verwenden, um eine MVApp für eine völlig andere Bildverarbeitungsaufgabe zu laden.datei gespeichert und enthalten eine Liste von Parameterwerten mit dem entsprechenden Datentyp. Dies ermöglicht die Parametrisierung ausgewählter Parameter einer MVApp über eine MERLIC-Rezeptdatei. Sie können mehrere Rezepte mit unterschiedlichen Eingabewerten für ein und dieselbe MVApp erstellen. Im Prozessintegration MERLIC kann in industriellen Bildverarbeitungssystemen, die in eine Fertigungseinrichtung integriert sind, eingesetzt werden. Die Maschinensteuerung, z. B. eine SPS (speicherprogrammierbare Steuerung), muss in der Lage sein, ein integriertes Erkennungssystem zu steuern, die Ausführung zu überwachen und die Ergebnisse abzufragen. MERLIC verfügt daher über einen Prozessintegrationsmodus, der eine Kommunikation mit einer Maschinensteuerung ermöglicht. Der Prozessintegrationsmodus kann über die Anwendung „MERLIC RTE“ gestartet werden, die mit der MERLIC-Installation bereitgestellt wird.smodus können Sie die Rezeptdatei mit den passenden MVApp-Parameterdaten für die jeweilige Anwendung auswählen.

Die Definition der MVApp-Parameter ist für die Erstellung einer Rezeptdatei unentbehrlich. Sie müssen festlegen, welche Toolparameter über die Rezeptdatei parametrisiert werden sollen, und diese Toolparameter zu den MVApp-Parametern hinzufügen. Dies kann wie nachstehend beschrieben im MERLIC Creator erledigt werden.

MVApp-Parameter definieren

Um die MVApp-Parameter zu definieren, müssen Sie die MVApp, die parametrisiert werden soll, im MERLIC Creator öffnen. Es wird empfohlen, zuerst die gewünschten Werte der Toolparameter festzulegen, bevor Sie sie zu den MVApp-Parametern hinzufügen. Dadurch wird sichergestellt, dass die Werte in der Rezeptdatei korrekt sind.

Nachdem die gewünschte Konfiguration festgelegt wurde, können Sie die gewünschten Toolparameter wie folgt zu den MVApp-Parametern hinzufügen:

  1. Wählen Sie das Tool, dessen Parameter Sie als MVApp-Parameter definieren möchten, im Tool-Arbeitsbereich aus.
  2. Klicken Sie auf das folgende Symbol für den Toolparameter, der über die Rezeptdatei parametrisiert werden soll: . Sie können auch „Zu MVApp-Parametern hinzufügen...“ im Kontextmenü des Toolparameters auswählen.
  3. Geben Sie einen eindeutigen Namen für den MVApp-Parameter im neuen Dialog ein.

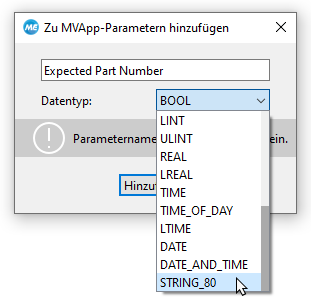

  4. Wählen Sie den gewünschten Datentyp in der Dropdown-Liste aus. Sie können verschiedene Datentypen des Standards IEC 61131 auswählen. Weitere Informationen zu den Datentypen finden Sie unter Unterstützte Datentypen.

  5. Klicken Sie auf „Hinzufügen“, um die Einstellungen zu bestätigen.

Sobald ein Toolparameter als MVApp-Parameter festgelegt wurde, wird das entsprechende Symbol grün hervorgehoben.

Darüber hinaus wird das jeweilige Tool im Tool-Flow-Panel mit dem Symbol gekennzeichnet, um darauf hinzuweisen, dass mindestens ein Parameter dieses Tools als MVApp-Parameter festgelegt ist.

Weitere Informationen zur Visualisierung der verschiedenen Toolzustände finden Sie unter Toolstatus.

Übersicht über MVApp-Parameter

Das Panel „MVApp-Parameter und -Ergebnisse“ im MERLIC Creator enthält eine Tabelle mit allen angegebenen MVApp-Parametern. Sie werden dem jeweiligen Datentyp entsprechend aufgelistet. Die Tabelle enthält Informationen für alle MVApp-Parameter. Dies umfasst den Namen des MVApp-Parameters, Informationen zum referenzierten Toolparameter, den jeweiligen Datentyp und auch die Position des MVApp-Parameters innerhalb des jeweiligen Datentyps.

Die Position eines Parameters kann durch Ziehen mit der Maus oder mit den Schaltflächen mit den spitzen Klammern auf der rechten Seite angepasst werden. Dieses Panel enthält auch die Schaltfläche „Rezept speichern...“, über die Sie ein Rezept mit den Daten von MVApp-Parametern und MVApp-Ergebnissen erstellen können. Weitere Informationen finden Sie unter MERLIC-Rezept erstellen.

Beim Erstellen einer Rezeptdatei werden die derzeit definierten MVApp-Parameter in derselben Reihenfolge in die Rezeptdatei exportiert, wie sie in der Übersicht angezeigt werden.

Der erste Eingabewert, der für einen bestimmten Datentyp im MERLIC-Rezept definiert ist, wird für den ersten MVApp-Parameter festgelegt, der in der Liste der MVApp-Parameter für den jeweiligen Datentyp aufgeführt ist.

MVApp-Parameter entfernen

Im Kontextmenü eines Toolparameters können Sie einen Parameter aus den MVApp-Parametern entfernen.

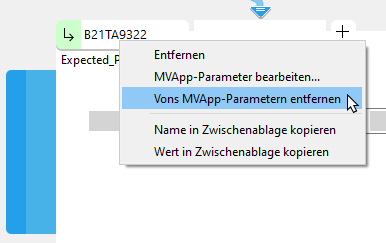

  1. Klicken Sie mit der rechten Maustaste auf den betreffenden Toolparameter, um das Kontextmenü zu öffnen.
  2. Klicken Sie auf „Von MVApp-Parametern entfernen“, um den Toolparameter aus den MVApp-Parametern zu entfernen.

Die Verbindung zum Rezeptwert wird entfernt. Darüber hinaus wird die farbige Hervorhebung des Symbols aufgehoben. Achten Sie darauf, dass Sie alle vorhandenen Rezeptdateien anpassen, in denen der parametrisierte MVApp-Parameter enthalten war.
