MVApp-Ergebnisse

Ein MVApp-Ergebnis stellt ein Ergebnis eines MERLIC-Tools dar, das für die externe Kommunikationsquelle, z. B. eine SPS, zugänglich ist, wenn MERLIC im Prozessintegration MERLIC kann in industriellen Bildverarbeitungssystemen, die in eine Fertigungseinrichtung integriert sind, eingesetzt werden. Die Maschinensteuerung, z. B. eine SPS (speicherprogrammierbare Steuerung), muss in der Lage sein, ein integriertes Erkennungssystem zu steuern, die Ausführung zu überwachen und die Ergebnisse abzufragen. MERLIC verfügt daher über einen Prozessintegrationsmodus, der eine Kommunikation mit einer Maschinensteuerung ermöglicht. Der Prozessintegrationsmodus kann über die Anwendung „MERLIC RTE“ gestartet werden, die mit der MERLIC-Installation bereitgestellt wird.smodus verwendet wird. Um die Übertragung der Toolergebnisse zu ermöglichen, müssen Sie festlegen, welche Toolergebnisse an die externe Quelle übertragbar sein sollen, und diese Toolergebnisse zu den MVApp-Ergebnissen hinzufügen. Wenn Sie ein Kommunikations-Plugin verwenden, können Sie auch Bildergebnisse eines Tools zu den MVApp-Ergebnissen hinzufügen, um die Übertragung der resultierenden Bilder an das betreffende Plugin zu ermöglichen.

Die Definition der MVApp-Ergebnisse muss im MERLIC Creator durchgeführt werden. Das heißt, dass Sie zuerst die entsprechende MERLIC-Vision-App im MERLIC Creator öffnen müssen, um die Toolergebnisse für die Übertragung auszuwählen.

In den folgenden Abschnitten finden Sie weitere Informationen zum Angeben von MVApp-Ergebnissen.

Wenn ein Toolergebnis, das ein Tupel enthält, im Prozessintegrationsmodus übertragen wird, wird nur der erste Wert des Tupels übertragen.

Toolergebnisse zu den MVApp-Ergebnisse hinzufügen

Sie können die gewünschten Toolergebnisse eines bestimmten Tools wie folgt zu den MVApp-Ergebnissen hinzufügen:

  1. Wählen Sie das Tool im Tool-Flow-Panel aus, um das zugehörige Toolboard im Tool-Arbeitsbereich anzuzeigen.
  2. Wählen Sie das Toolergebnis aus, das Sie hinzufügen möchten, und klicken Sie auf das folgende Symbol: . Sie können auch „Zu MVApp-Ergebnissen hinzufügen...“ im Kontextmenü des Toolergebnisses auswählen.
  3. Geben Sie einen eindeutigen Namen für das MVApp-Ergebnis ein.

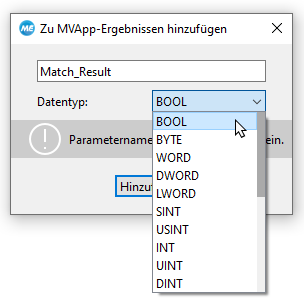

  4. Wählen Sie den Datentyp in der Dropdown-Liste aus. Bei einem Bildergebnis ist der Datentyp bereits vorgegeben und kann nicht geändert werden. Für alle anderen Ergebnisse können Sie verschiedene Datentypen des Standards IEC 61131 auswählen. Weitere Informationen zu den Datentypen finden Sie unter Unterstützte Datentypen.

Bei Verwendung eines digitalen I/O-Geräts oder eines Kamerageräts mit GenICam-kompatiblen digitalen I/O-Kanälen werden nur MVApp-Ergebnisse mit dem Datentyp BOOL übertragen.

  1. Klicken Sie auf „Hinzufügen“, um die Einstellungen zu bestätigen.

Sobald ein Toolergebnis als MVApp-Ergebnis festgelegt wurde, wird das entsprechende Symbol grün hervorgehoben.

Darüber hinaus wird das jeweilige Tool im Tool-Flow-Panel mit dem Symbol gekennzeichnet, um darauf hinzuweisen, dass mindestens ein Ergebnis dieses Tools an die externe Quelle übertragen wird. Im folgenden Beispielbild weist das Symbol am Tool Ausrichtungsdaten mit Matching bestimmen darauf hin, dass mindestens ein Toolergebnis dieses Tools als MVApp-Ergebnis festgelegt ist.

Weitere Informationen zur Visualisierung der verschiedenen Toolzustände finden Sie unter Toolstatus.

Übersicht über die MVApp-Ergebnisse

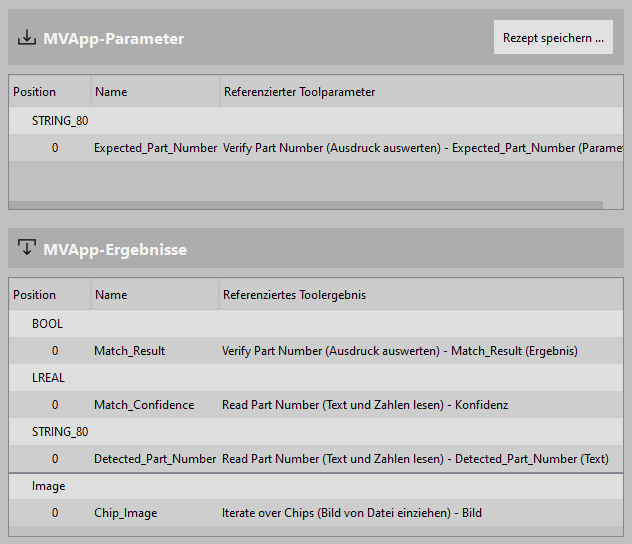

Das Panel „MVApp-Parameter und -Ergebnisse“ im MERLIC Creator enthält eine Tabelle mit allen angegebenen MVApp-Ergebnissen. Sie werden dem jeweiligen Datentyp entsprechend aufgelistet. Bildergebnisse werden jedoch immer zuletzt und getrennt von anderen Datentypen aufgelistet.

Die Tabelle enthält Informationen für alle MVApp-Ergebnisse. Dies umfasst den Namen des MVApp-Ergebnisses, Informationen zum referenzierten Toolergebnis, den jeweiligen Datentyp und auch die Position des MVApp-Ergebnisses innerhalb des jeweiligen Datentyps.

Die Position eines Ergebnisses kann durch Ziehen mit der Maus oder mit den Schaltflächen mit den spitzen Klammern auf der rechten Seite angepasst werden. In diesem Panel kann über die Schaltfläche „Rezept speichern...“ auch ein Rezept mit den aktuellen Daten der MVApp-Parameter und MVApp-Ergebnisse erstellt werden. Weitere Informationen finden Sie unter MERLIC-Rezept erstellen.

MVApp-Ergebnisse entfernen

Im Kontextmenü eines Toolergebnisses können Sie ein Ergebnis aus den MVApp-Ergebnissen entfernen.

  1. Klicken Sie mit der rechten Maustaste auf das betreffende Toolergebnis, um das Kontextmenü zu öffnen.
  2. Klicken Sie auf „Von MVApp-Ergebnisn entfernen“, um das Toolergebnis aus den MVApp-Ergebnissen zu entfernen.
