Verbindung zur SPS einrichten

Die Verbindung zwischen MERLIC und der Mitsubishi Electric MELSEC-SPS muss in GX Works, der SPS-Programmiersoftware von Mitsubishi Electric, konfiguriert werden. Beachten Sie, dass abhängig vom verwendeten MELSEC-SPS-Modell u. U. eine bestimmte Version von GX Works erforderlich ist. MELSEC-SPS der L- und Q‑Serie müssen normalerweise in GX Works2 eingerichtet werden, während die MELSEC-SPS der iQ‑F- und iQ‑R‑Serie in GX Works3 eingerichtet werden müssen.

Im Folgenden wird beschrieben, welche Einstellungen erforderlich sind, um eine Verbindung zwischen MERLIC und der SPS zu ermöglichen.

Für diese Dokumentation wird die GX Works2-Version 1.612N verwendet. Wenn Sie GX Works3 oder eine andere Version von GX Works2 verwenden, können Benutzeroberfläche und Parameternamen von der Darstellung in den Beispielabbildungen abweichen. Weitere Informationen zu GX Works im Allgemeinen und dessen Funktionen sowie zum Programmieren und Überwachen von speicherprogrammierbaren Steuerungen (SPS) der MELSEC-Serie mit GX Works finden Sie auf der Website von Mitsubishi Electric.

SPS-Parameter für die Verbindung festlegen

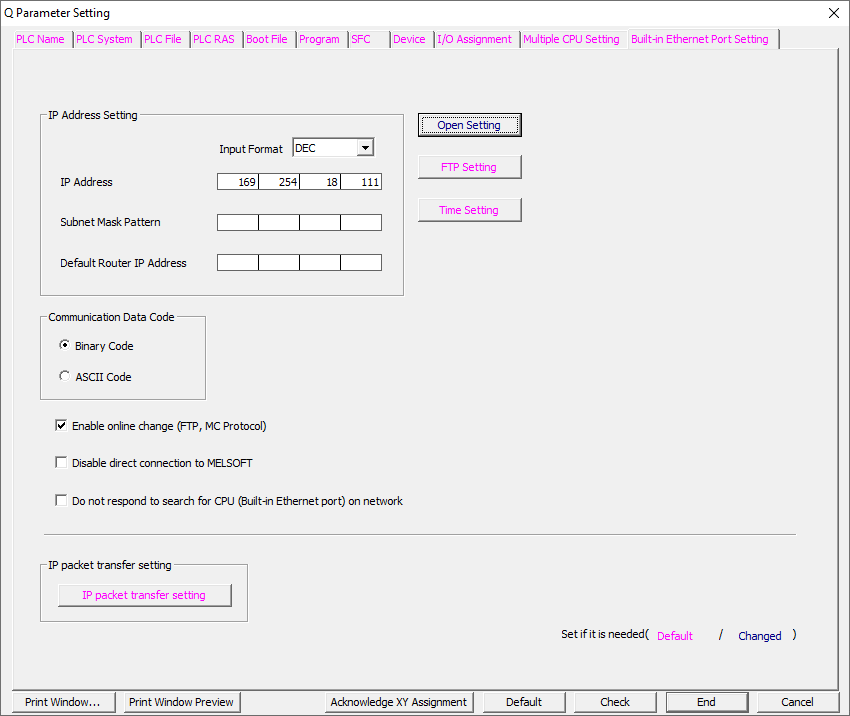

  1. Öffnen Sie die SPS-Parametereinstellungen Ihres Projekts in GX Works2, und navigieren Sie zur Registerkarte für die Ethernet-Porteinstellungen. Die folgende Abbildung veranschaulicht eine Beispielkonfiguration einer MELSEC-SPS der Serie Q.

    Sie müssen die folgenden Einstellungen überprüfen und festlegen:

    Einstellungen

    Beschreibung

    IP Address

    Die angegebene IP-Adresse stellt die IP-Adresse der SPS dar. Damit MERLIC und das MELSEC Communication-Plugin eine Verbindung zur SPS herstellen können, muss die IP-Adresse, die für den entsprechenden Parameter in der Plugin-Konfiguration definiert ist, mit der in den SPS-Parametereinstellungen definierten Adresse übereinstimmen.

    Communication Data Code

    Diese Einstellung muss für die Verwendung von Binärcode konfiguriert werden.

    Enable online change

    Die Einstellung muss aktiviert werden.

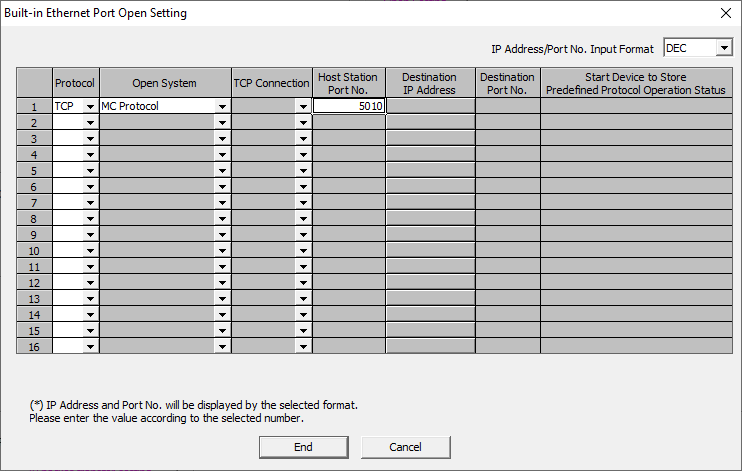

  2. Öffnen Sie die weiteren Einstellungen für den Ethernet-Port, und definieren Sie das gewünschte Protokoll sowie den gewünschten Port. Um das MELSEC Communication-Plugin verwenden zu können, müssen Sie TCP als Netzwerkprotokoll und für das System das MC-Protokoll verwenden. Zuletzt müssen Sie den Port definieren, der verwendet werden soll. Wie bei der IP-Adresse muss die in den SPS-Parametereinstellungen definierte Portnummer mit der Portnummer übereinstimmen, die in der Konfiguration des Plugins definiert ist. In der Beispielabbildung ist der Port auf die Standardeinstellung der Plugin-Konfiguration festgelegt.

Weitere Informationen zur Konfiguration des MELSEC Communication-Plugins sowie den Parametern für die IP-Adresse und den Port, die übereinstimmend festgelegt werden müssen, finden Sie im Abschnitt Ethernet Connection Details unter Plugin konfigurieren.

Wenn alle SPS-Parameter festgelegt wurden, können Sie die Einrichtung des SPS-Programms fortsetzen: z. B. Importieren der „Global Label“-Datei, Festlegen der Ethernet-Parameter für die Verbindung zur SPS und Implementieren des SPS-Programms. Danach können Sie das MELSEC Communication-Plugin verwenden.
