System für das MERLIC RTE Setup auswählen

Das MERLIC RTE Setup kann für die Konfiguration auf dem lokalen System und auf Remote-Systemen verwendet werden.

Wenn Sie das MERLIC RTE Setup über den MERLIC Creator öffnen, wird es automatisch mit dem lokalen System verbunden. Das bedeutet, dass die Konfigurationseinstellungen für die Geräte und Komponenten, die auf dem lokalen System verfügbar sind, aktiviert und angezeigt werden. Wenn das MERLIC RTE Setup unabhängig vom MERLIC Creator geöffnet wird, können Sie nach dem Start das lokale System oder ein Remote-System auswählen.

Unabhängig davon, mit welchem System das MERLIC RTE Setup aktuell verbunden ist, können Sie jederzeit zu einem anderen System wechseln.

Lokales System im Vergleich zu einem Remote-System

Auf dem lokalen System können alle Konfigurationsoptionen des MERLIC RTE Setups verwendet werden. Sie können Bildquellen für den Bildeinzug konfigurieren, Rezeptdateien verwalten sowie alle I/O-Plugins und Kommunikations-Plugins konfigurieren, die auf dem lokalen System verfügbar sind.

Auf Remote-Systemen können Sie Bildquellen und Kommunikations-Plugins konfigurieren. Die Konfiguration von MERLIC-Rezepten und Geräten, für die MERLIC integrierte I/O-Plugins bereitstellt, z. B. digitale I/O-Geräte, ist jedoch nicht möglich.

Die folgende Tabelle enthält eine Übersicht über die Komponenten, die für ein lokales System und ein Remote-System konfiguriert werden können:

Registerkarte „Konfiguration“	Lokales System	Remote-System
Bildquellen	✔	✔
Kommunikation	✔	✔
Rezepte	✔	✘
I/O	✔	✘

Damit die Registerkarte „Kommunikation“ auf beiden Systemarten (lokal bzw. remote) aktiviert ist, wird vorausgesetzt, dass der entsprechende Konfigurationsdienst auf dem ausgewählten System gefunden wurde, d. h., auf dem System muss MERLIC RTE ausgeführt werden.

Die Konfigurationsoptionen in der Registerkarte „Bildquellen“ sind nur verfügbar, wenn eine der folgenden Bedingungen erfüllt ist. Andernfalls kann keine Bildquelle konfiguriert werden, weil kein Dienst für die Bildquellen-Konfiguration verfügbar ist.

Auf dem verbundenen System wird der MERLIC Creator ausgeführt.
Auf dem verbundenen System wird MERLIC RTE ausgeführt, und MERLIC befindet sich in einem der folgenden Zustände: „Preoperational“, „Initialized“ oder „Error“ (unter gewissen Umständen).

Weitere Informationen finden Sie unter Bildquellen im Prozessintegrationsmodus konfigurieren.

Dialogfenster „System auswählen“ öffnen

Im Dialogfenster „System auswählen“ können Sie das MERLIC RTE Setup mit dem System verbinden, auf dem die Konfiguration geändert werden soll. Wenn Sie das MERLIC RTE Setup über das Windows-Startmenü oder die Kommandozeile öffnen, wird das Dialogfenster nach dem Start automatisch angezeigt.

Wenn Sie das MERLIC RTE Setup über den MERLIC Creator geöffnet haben oder zu einem anderen System wechseln möchten, können Sie das Dialogfenster durch Klicken auf die Schaltfläche oben rechts im MERLIC RTE Setup manuell öffnen.

Wenn Sie es sich anders überlegt haben und nicht zu einem anderen System wechseln, sondern weiterhin das aktuell verbundene System verwenden möchten, können Sie das Dialogfenster „System auswählen“ einfach schließen, ohne eine neue Verbindung herzustellen.

Verbindungsstatus

Das Symbol, das auf der Schaltfläche zum Öffnen des Dialogfensters „System auswählen“ angezeigt wird, veranschaulicht den MERLIC RTE Setup-Verbindungsstatus.

Symbol	Status
	Verbunden
	Verbindung wird hergestellt
	Getrennt

Verbindung zum lokalen System herstellen

Öffnen Sie das Dialogfenster „System auswählen“ und wählen Sie „Lokales System“ aus, wenn Sie das MERLIC RTE Setup mit dem lokalen System verbinden möchten. Klicken Sie zur Bestätigung auf „Verbinden“.

Wenn Sie das MERLIC RTE Setup über den MERLIC Creator geöffnet haben, wurde es automatisch mit dem lokalen System verbunden.

Verbindung zu einem Remote-System herstellen

Wenn Sie das MERLIC RTE Setup mit einem Remote-System verbinden möchten, können Sie das Dialogfenster „System auswählen“ oder die Kommandozeile verwenden.

Wenn ein anderer Benutzer bereits eine Verbindung zum angegebenen Host hergestellt hat oder das MERLIC RTE Setup lokal auf dem angegebenen Host verwendet, können Sie weiterhin eine Verbindung zum Host erzwingen. Alle nicht gespeicherten Konfigurationsänderungen des anderen Benutzers gehen verloren.

Dialogfenster „System auswählen“ verwenden

Öffnen Sie das Dialogfenster „System auswählen“ und wählen Sie „Remote-System“ aus.
Wählen Sie den Hostnamen oder die IP-Adresse des Systems aus, zu dem eine Verbindung hergestellt werden soll. Öffnen Sie das Dropdown-Menü und überprüfen Sie, ob das gewünschte System in der Liste verfügbar ist. Im Dropdown-Menü werden alle Systeme aufgelistet, zu denen in einer früheren Sitzung eine Verbindung hergestellt wurde. Darüber hinaus werden die Systeme im Netzwerk angezeigt, auf denen aktuell MERLIC RTE ausgeführt wird. Wenn das System, zu dem eine Verbindung hergestellt werden soll, nicht in der Liste aufgeführt ist, müssen Sie den Hostnamen oder die IP-Adresse des Remote-Systems manuell eingeben.
Klicken Sie zur Bestätigung Ihrer Auswahl auf „Verbinden“.

Kommandozeilenoption verwenden

Öffnen Sie eine Eingabeaufforderung und wechseln Sie in das Verzeichnis „bin\x64-win64“ unter dem MERLIC-Installationspfad, z. B. "%PROGRAMFILES%\MVTec\MERLIC-5.7\bin\x64-win64".
Öffnen Sie das MERLIC RTE Setup mit dem folgenden Befehl und verwenden Sie die Kommandozeilenoption „--host“, um das gewünschte Remote-System anzugeben.
Kopieren
```
merlic_rte_setup.exe --host <HOSTNAME OR IP_ADDRESS>
```

Das MERLIC RTE Setup versucht nach dem Start automatisch, eine Verbindung zum angegebenen System herzustellen.

Wenn Sie das MERLIC RTE Setup wiederholt auf einem bestimmten System starten und nicht jedes Mal das Remote-System angeben möchten, können Sie die Kommandozeilenoption verwenden und eine Verknüpfung für den Befehl erstellen. Auf diese Weise können Sie das MERLIC RTE Setup mit einem Doppelklick auf die Verknüpfung starten, um automatisch eine Verbindung zum gewünschten System herzustellen.

Verbindung zum System wiederherstellen

In einigen Fällen kann die Verbindung zum ausgewählten System oder zum aktuellen Dienst im MERLIC RTE Setup (z. B. zur Registerkarte „Kommunikation“) getrennt werden, sodass Sie die Verbindung zum System wiederherstellen oder die erforderliche MERLIC-Anwendung starten müssen, um die Konfiguration fortzusetzen. Abhängig von der Ursache für die Trennung der Verbindung sind unterschiedliche Aktionen notwendig, um die Verbindung wiederherzustellen. Im Folgenden sind die häufigsten Anwendungsfälle für die jeweiligen Registerkarten im MERLIC RTE Setup aufgelistet.

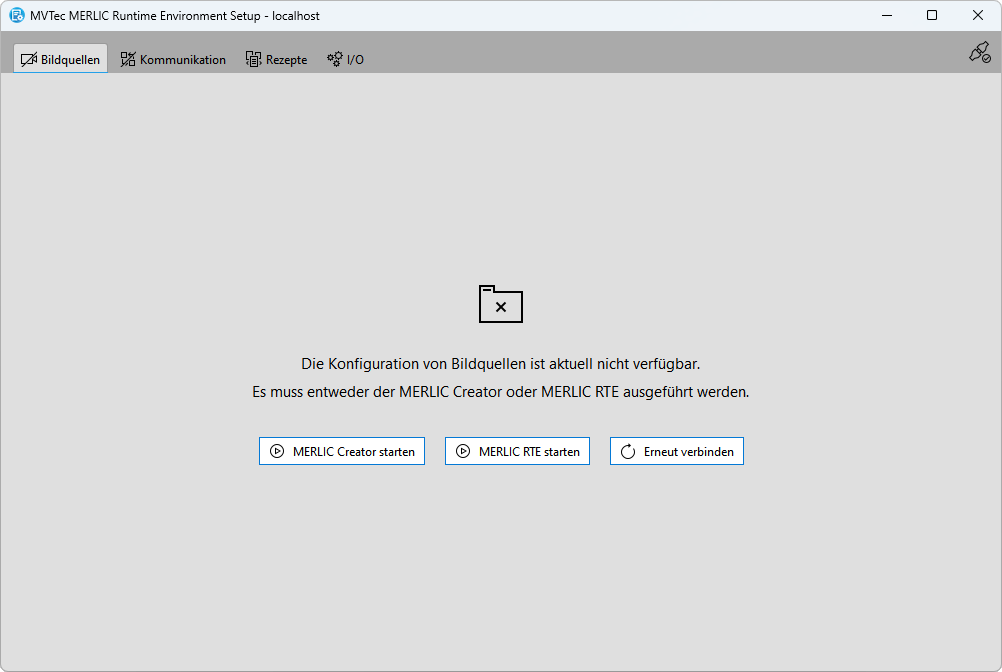

Fehlender Konfigurationsdienst für die Registerkarte „Bildquellen“

Die Konfigurationsoptionen auf der Registerkarte „Bildquellen“ sind nur verfügbar, wenn der MERLIC Creator oder der Prozessintegrationsmodus von MERLIC, d. h. MERLIC RTE, ausgeführt wird. Andernfalls kann keine Bildquelle konfiguriert werden, weil kein Dienst für die Bildquellen-Konfiguration verfügbar ist. Entweder muss der MERLIC Creator bzw. MERLIC RTE auf dem verbundenen System ausgeführt werden, z. B. für die Konfiguration auf dem lokalen System, oder der MERLIC Creator bzw. MERLIC RTE muss auf dem lokalen System ausgeführt werden.

Wenn Sie mit dem lokalen System verbunden sind und die Verbindung zum Konfigurationsdienst für die Registerkarte „Bildquellen“ getrennt wurde, können Sie den MERLIC Creator bzw. MERLIC RTE im MERLIC RTE Setup bequem über die entsprechenden Schaltflächen neu starten. Wenn Sie die Anwendungen außerhalb des MERLIC RTE Setups gestartet haben, z. B. über das Windows-Startmenü, können Sie die Verbindung zum jeweiligen Konfigurationsdienst auch über die Schaltfläche „Erneut verbinden“ wiederherstellen. Dies ist ebenfalls notwendig, wenn Sie mit einem Remote-System verbunden sind, weil Sie zuerst den MERLIC Creator oder MERLIC RTE auf dem Remote-System starten müssen, damit die Verbindung zum Konfigurationsdienst über die Schaltfläche „Erneut verbinden“ wiederhergestellt werden kann. Allerdings gehen alle nicht gespeicherten Änderungen der Bildquellen-Konfiguration verloren, wenn die Verbindung zum Konfigurationsdienst getrennt wird.

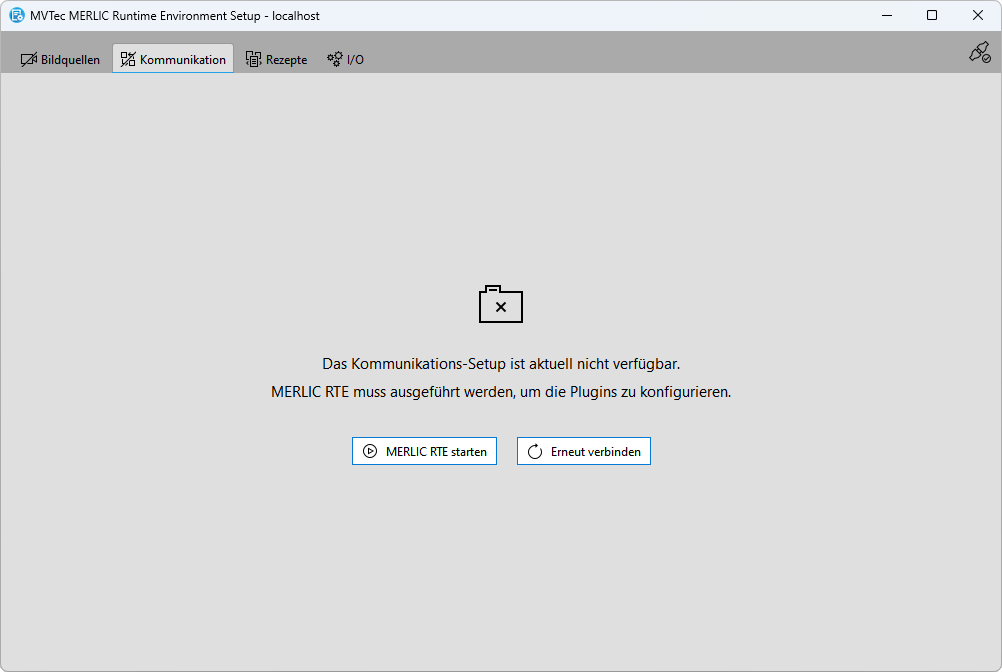

Fehlender Konfigurationsdienst für die Registerkarte „Kommunikation“

Die Konfigurationsoptionen auf der Registerkarte „Kommunikation“ sind nur verfügbar, wenn MERLIC RTE auf dem jeweiligen System ausgeführt wird.

Wenn Sie Kommunikations-Plugins konfigurieren möchten, die auf dem lokalen System verfügbar sind, muss MERLIC RTE auf dem lokalen System ausgeführt werden. Für die Konfiguration von Kommunikations-Plugins auf Remote-Systemen muss MERLIC RTE auf dem betreffenden Remote-System ausgeführt werden. Andernfalls ist kein Konfigurationsdienst für die Plugins verfügbar, sodass kein Zugriff auf die Konfigurationsoptionen der Registerkarte „Kommunikation“ möglich ist.

Wenn Sie mit dem lokalen System verbunden sind und die Verbindung zum Konfigurationsdienst für die Registerkarte „Kommunikation“ getrennt wurde, können Sie MERLIC RTE im MERLIC RTE Setup bequem über die Schaltfläche „MERLIC RTE starten“ neu starten. Wenn Sie MERLIC RTE außerhalb des MERLIC RTE Setups gestartet haben, z. B. über die Kommandozeile, können Sie die Verbindung zum jeweiligen Konfigurationsdienst auch über die Schaltfläche „Erneut verbinden“ wiederherstellen. Dies ist ebenfalls notwendig, wenn Sie mit einem Remote-System verbunden sind, weil Sie zuerst MERLIC RTE auf dem Remote-System starten müssen, damit die Verbindung zum Konfigurationsdienst über die Schaltfläche „Erneut verbinden“ wiederhergestellt werden kann. Allerdings gehen alle nicht gespeicherten Änderungen der Plugin-Konfiguration verloren, wenn die Verbindung zum Konfigurationsdienst getrennt wird.

Registerkarte „Rezepte“ und „I/O“ nicht verfügbar

Die Konfigurationsoptionen auf den Registerkarten „Rezepte“ und „I/O“ des MERLIC RTE Setups sind wie nachstehend beschrieben u. U. in einigen Fällen nicht verfügbar.

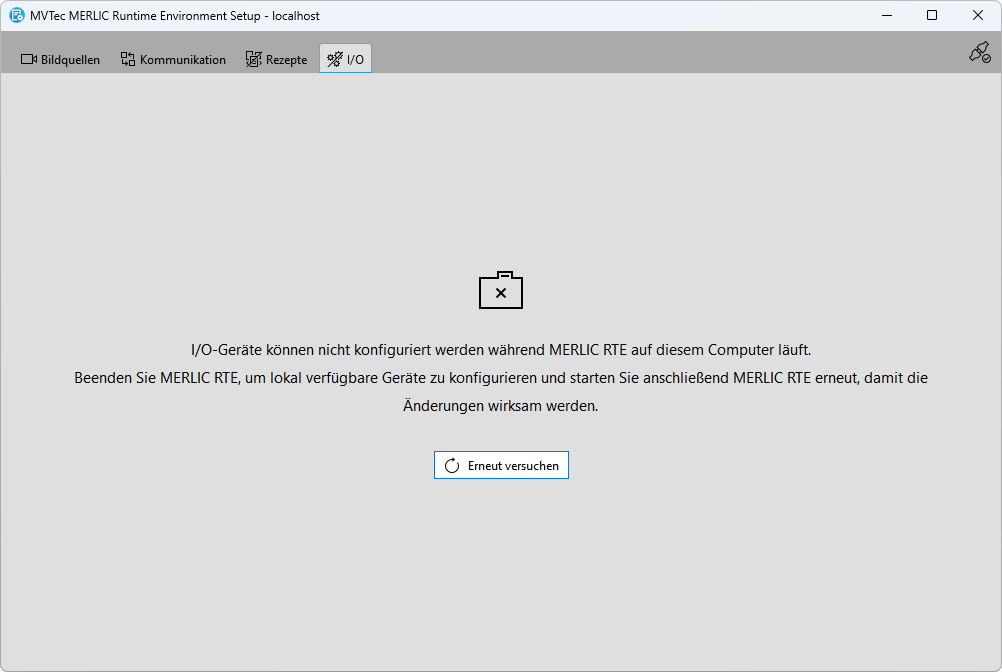

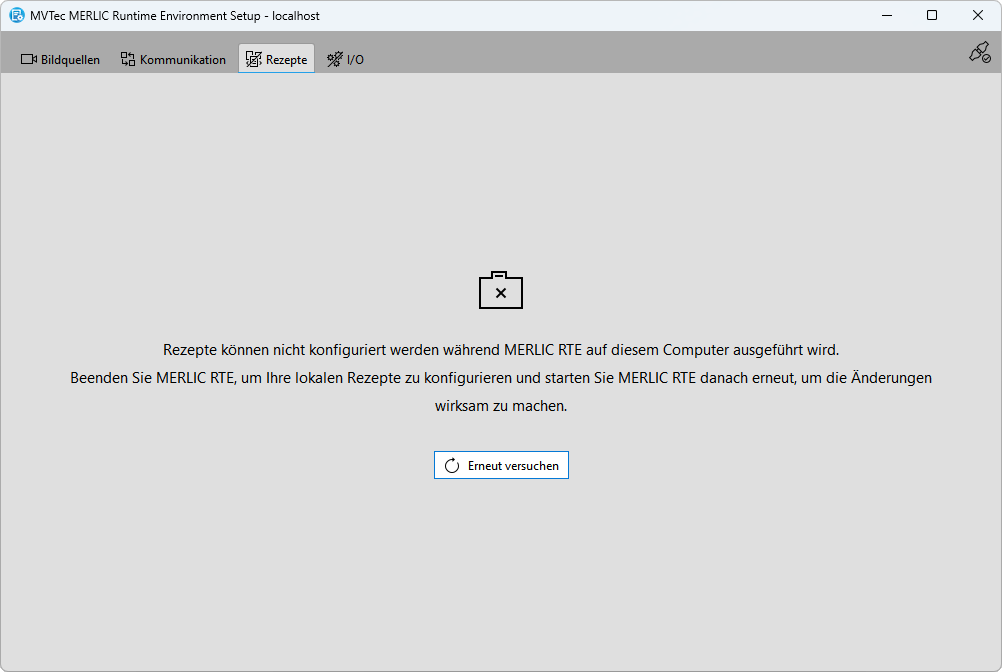

Das MERLIC RTE wird ausgeführt

Wenn Sie Ihre Rezeptdateien auf der Registerkarte „Rezepte“ verwalten oder Kommunikationseinrichtungen konfigurieren möchten, für die MERLIC integrierte I/O-Plugins bereitstellt, z. B. für eine Hilscher card, darf der Prozessintegrationsmodus von MERLIC, d. h. MERLIC RTE, nicht aktiv sein. Andernfalls ist kein Zugriff auf die Rezepte und Konfigurationsoptionen möglich. Dadurch wird sichergestellt, dass die Konfiguration für MERLIC RTE während der Verarbeitung nicht geändert wird.

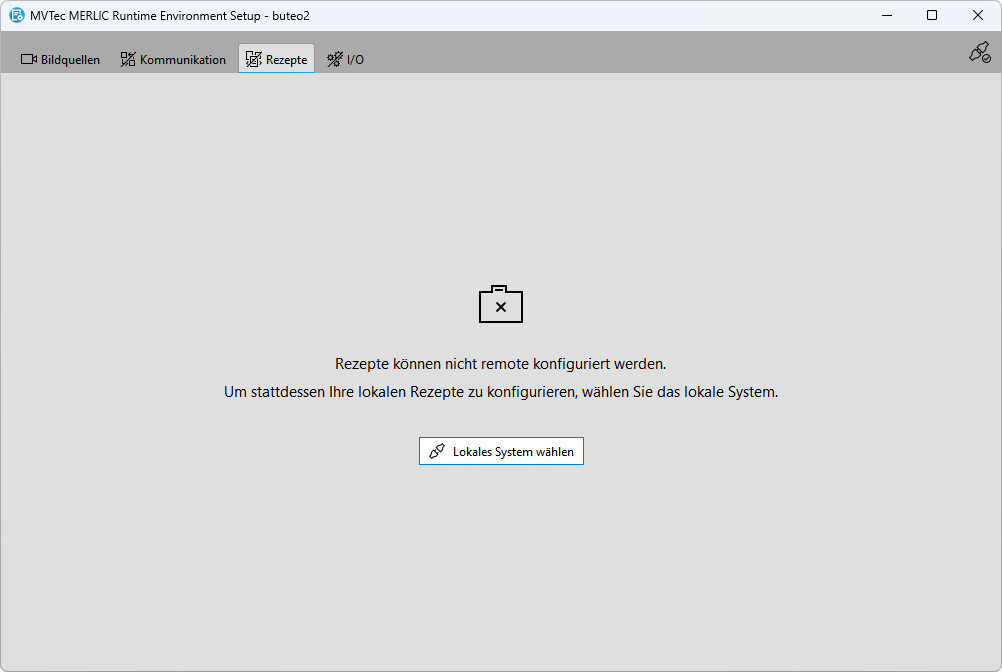

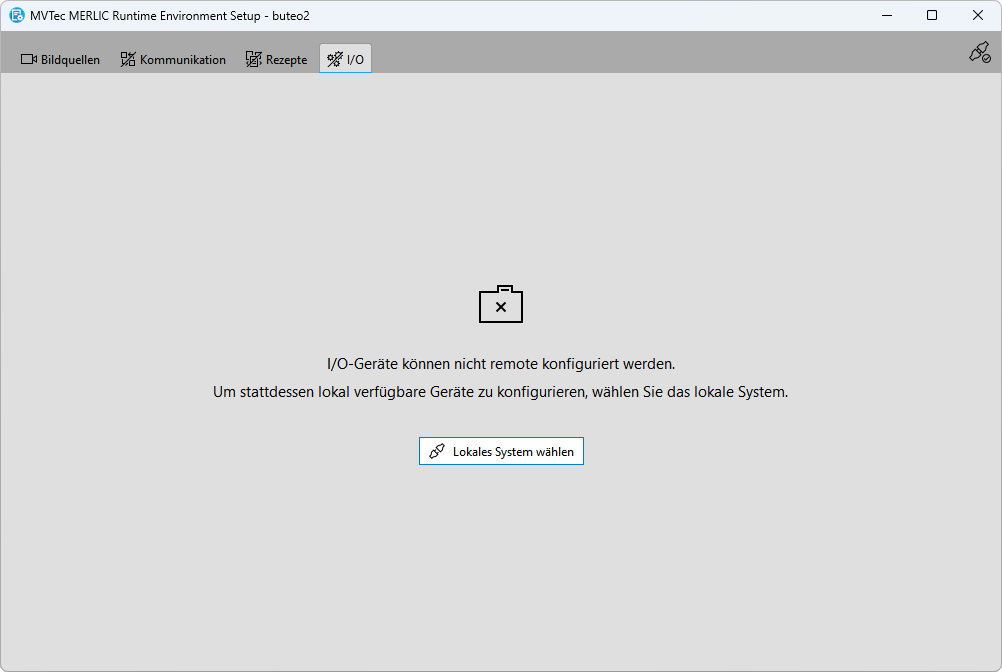

Verbindung zu einem Remote-System

Bei Verbindung zu einem Remote-System mit dem MERLIC RTE Setup sind die Registerkarten „Rezepte“ und „I/O“ nicht verfügbar. Die Konfigurationsoptionen dieser Registerkarten sind nur für Rezepte und Kommunikationseinrichtungen auf dem lokalen System verfügbar. Im Gegensatz zu Kommunikations-Plugins, die remote konfiguriert werden können, können die Kommunikationseinrichtungen, die auf der Registerkarte „I/O“ konfiguriert werden müssen, nur auf dem lokalen System konfiguriert werden.

Wenn Sie zu einer dieser beiden Registerkarten wechseln, während eine Verbindung zu einem Remote-System besteht, werden keine Konfigurationsoptionen angezeigt. Das MERLIC RTE Setup bietet jedoch die Möglichkeit, über die Schaltfläche „ Lokales System wählen“ schnell zum lokalen System zu wechseln.

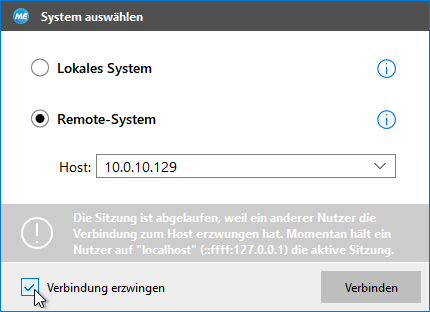

Abgelaufene Sitzung

Wenn ein anderer Benutzer eine Verbindung zu dem System erzwingt, mit dem Sie derzeit verbunden sind, wird Ihre Sitzung beendet, sodass die Konfiguration nicht fortgesetzt werden kann. Alle nicht gespeicherten Änderungen gehen verloren. In diesem Fall wird das Dialogfeld „System auswählen“ mit einer entsprechenden Meldung angezeigt. Sie haben die Möglichkeit, eine Verbindung zum jeweiligen System zu erzwingen, indem Sie das Kontrollkästchen „Verbindung erzwingen“ aktivieren und auf „Verbinden“ klicken. Der Benutzer, der zuvor verbunden war, erhält dann ebenfalls die Meldung, dass die Sitzung des Benutzers abgelaufen ist.
