函数绘图

通过此小组件，您可在 Frontend 中显示 MERLIC Vision App 的参数值。此外，您可设置特定绘图属性，例如下边界和上边界。目前，仅支持在 y 轴上绘制参数值。

典型用例是监视钻孔的大小。

在 MERLIC Creator 中创建应用程序
  1. 打开新 MERLIC Vision App。
  2. 通过使用训练窗口中的 easyTouch，插入工具通过匹配确定对齐来确定对齐数据。
  3. 插入测量圆工具并在图像内选择一个圆形。

  4. 添加参数“对齐数据”并从工具”通过匹配确定对齐”的对齐数据连接它。
  5. 插入确定数据历史工具并将“半径”连接至“数据值”参数。

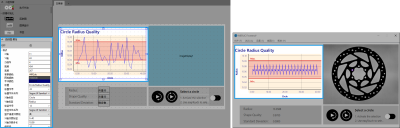

创建具有函数绘图的 Frontend 设计
  1. 打开 Designer 并将“函数绘图”小组件添加到工作区。
  2. 调整函数绘图属性：
    1. 单击属性名称“参数”打开参数选择对话框。
    2. 从可用参数列表中选择“确定数据历史 → 缓冲数据”参数。
    3. 进一步设置绘图属性，例如，将“下边界”设为“15.05”，将“上边界”设为“15.09”。
    4. 确认更改并关闭参数选择对话框。
    5. 将“最小 Y 轴范围”调整为“15.02”，将“最大 Y 轴范围”调整为“15.12”。
    6. 您还可选择调整更多样式属性，例如，“字体大小”或“X 轴刻度步长”。

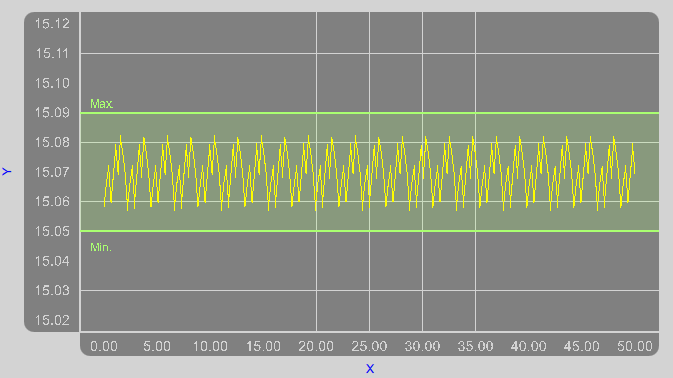

在 Frontend 中检查绘图值

启动 Frontend 并连续执行 MERLIC Vision App。运行应用程序时，圆形半径会连续绘制。

样式

X 轴、Y 轴：

通过在输入字段中输入左上角的所需坐标值，调整小组件的位置。

重叠顺序：

通过在输入字段中输入所需的值，调整小组件的重叠顺序。这样可以在多个小组件位于同一位置时定义要在上方显示的小组件，例如，如果小组件“A”具有“重叠顺序”“0”，而小组件“B”具有“重叠顺序”“1”，则小组件“B”将在小组件“A”的上方显示。

宽度：

调整小组件的宽度。宽度以像素为单位，默认情况下设为 500。要更改值该，请在输入字段中输入新的宽度。 它必须至少为 280 且不大于 2147483647。

高度：

调整小组件的高度。高度以像素为单位，默认情况下设为 250。要更改值该，请在输入字段中输入新的高度。 它必须至少为 180 且不大于 2147483647。

背景颜色：

调整小组件的背景颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

网格颜色：

调整函数绘图的网格颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

字体颜色：

调整标签和函数绘图标题的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

标题：

通过直接在文本字段中输入文本，定义函数绘图的标题。

标题字体大小：

调整标题的大小。调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

字体类型:

在此属性的下拉菜单中选择显示文本的字体类型。

X 轴标签：

通过直接在文本字段中输入文本，定义 x 轴的标签。

Y 轴标签：

通过直接在文本字段中输入文本，定义 y 轴的标签。

标签字体大小：

调整 x 轴和 y 轴的标签大小。调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

标签字体类型：

在此属性的下拉菜单中选择 x 轴和 y 轴标签的字体类型。

显示垂直刻度线：

激活或停用垂直刻度线的显示。默认情况下会激活，且对于 x 轴上的每个刻度标记，都会在函数绘图中显示刻度线。要停止显示，请从下拉菜单中选择“false”。

X 轴刻度标签：

通过直接在输入字段中使用以下列格式输入所需的取值范围，定义 x 轴刻度标签的取值范围。“n..m”。“n”表示刻度标签的起点值，“m”表示刻度标签的终点值。默认情况下设置为“0..1000”。刻度标记值将根据“X 轴刻度步长”属性中定义的值逐步显示。

X 轴刻度步长：

通过直接在输入字段中输入所需的步长，调整 x 轴刻度标记的步长。默认情况下设置为 100.00。步长定义在指定取值范围内的哪些值在 x 轴上显示。如果“X 轴刻度标签”属性的范围设为“0..10”，“X 轴刻度步长”属性的步长设为 2，函数绘图会在 x 轴显示以下刻度标记标签：0、2、4、6、8、10。

数值字体大小：

调整 x 和 y 轴值的大小。调整显示字体的大小。从组合框选择字体大小或直接在输入字段中输入。

数值字体类型：

在此属性的下拉菜单中选择 x 轴和 y 轴值的字体类型。

数值字体颜色：

调整 x 和 y 轴值的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

最小 Y 轴范围：

通过在输入字段中输入所需的值，设置函数绘图的 y 轴最小值。

最大 Y 轴范围：

通过在输入字段中输入所需的值，设置函数绘图的 y 轴最大值。

数据

如果在 MVApp 中创建工具组，务必在组合前在 Frontend Designer 中连接工具参数和结果。有关更多信息，请参阅调整小组件中的连接到群组中的工具。

参数：

选择要绘制的参数。单击属性的“编辑...”按钮打开选择对话框，然后通过箭头按钮添加想要绘制的数据。您可从 MERLIC Vision App 的所有适用工具参数和结果中进行选择。您还可以通过更改选定数据的顺序来调整绘图顺序。

在选择对话框右侧，您可配置每个选定参数的设置。“绘图属性”部分包含关于可调整的参数设置的更多信息。

“参数”属性中选定的每个参数都拥有以下属性。

颜色：

调整绘图值的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

笔宽度：

通过直接在输入字段中输入所需的值，调整绘图函数的宽度。默认情况下设置为 1.00。

数据数值可见：

激活或禁用函数绘图中 y 值的显示。默认情况下，y 值不可见。要激活显示，请在下拉菜单中选择“true”。

显示边界：

激活或停用在“上边界”和“下边界”属性中定义的边界的显示。默认情况下，边界可见。这让您可以在函数绘图中直观地显示预定义的值范围，例如，容差范围。要停用边界的显示，请在下拉菜单中选择“false”。

边界颜色：

调整边界的颜色。要更改颜色，请单击颜色字段并在颜色选择对话框中选择新的颜色，或手动输入颜色代码。

下边界：

通过直接在输入字段中输入所需的值，调整下边界的值。默认情况下设置为 8.00。

下边界标签：

通过直接在文本字段中输入文本，定义下边界的标签。

上边界：

通过直接在输入字段中输入所需的值，调整上边界的值。默认情况下设置为 21.00。

上边界标签：

通过直接在文本字段中输入文本，定义上边界的标签。

应用程序示例

此小组件用于以下 MERLIC Vision App 示例：

  • demonstrate_evaluate_expression.mvapp
