カスタムシーケンスのトラブルシューティング

カスタム画像取得シーケンスのテスト中に問題が発生した場合は、以下の情報を確認してください。いくつかのエラーの原因を説明しており、問題の解決に役立つ場合があります。

シーケンスファイルのスキーマ定義違反

MERLIC 起動時のシーケンスファイルの解析では、定義されたスキーマに照らしてその内容が検証されます。

スキーマ定義に違反している場合 (たとえば必須のパラメーターを指定していない場合)、シーケンスは読み込まれず、MERLIC のログファイルにエラーが生成されます。

使用できないシーケンスの定義

これは、デッドロックとなるバリアアクションを定義した場合や、1 つの画像名を複数の「AcquireImage」アクションで使用した場合に生じることがあります。

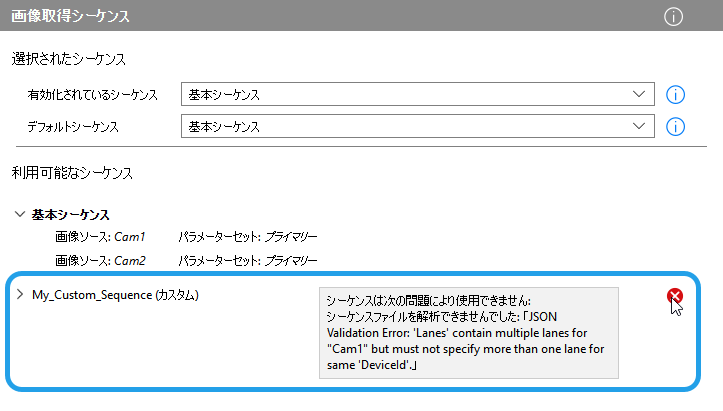

MERLIC RTE Setup でこれらのエラーの表示は、シーケンスにエラー記号 が付きます。この記号にカーソルを合わせると、対象のエラーに関する追加情報がツールチップで表示されます。
