Aufnahmesequenzen anzeigen und aktivieren
Beim Erstellen einer Bildquellen-Konfiguration und einer Bildquelle wird automatisch eine Basisaufnahmesequenz erstellt. Wenn Sie zudem alternative Parametersätze für Ihre Bildquellen gespeichert haben, werden automatisch auch verwaltete Sequenzen erstellt. Benutzerdefinierte Sequenzen müssen manuell erstellt und konfiguriert werden.
Eine Übersicht über die verfügbaren Aufnahmesequenzen für eine bestimmte Bildquellen-Konfiguration finden Sie auf der Registerkarte „Bildquellen“ des MERLIC RTE Setups. In dieser Übersicht können Sie auch die aktuell aktive Sequenz ändern und eine Standardsequenz für die Bildquellen-Konfiguration auswählen.
Verfügbare Aufnahmesequenzen anzeigen
Die Liste der Aufnahmesequenzen wird in der Übersicht der Bildquellen-Konfigurationen angezeigt.
- Wählen Sie in der Registerkarte „Bildquellen“ des MERLIC RTE Setups die Bildquellen-Konfiguration aus.
- Überprüfen Sie die verfügbaren Sequenzen auf der rechten Seite. Aus Gründen der Einfachheit wird die Übersicht über Aufnahmesequenzen nur angezeigt, wenn zusätzlich zur Basissequenz mindestens eine Aufnahmesequenz verfügbar ist. Dies ist der Fall, wenn im Konfigurationsverzeichnis manuell benutzerdefinierte Sequenzdateien hinzugefügt oder alternative Parametersätze für mindestens eine Bildquelle in der Konfiguration gespeichert wurden.

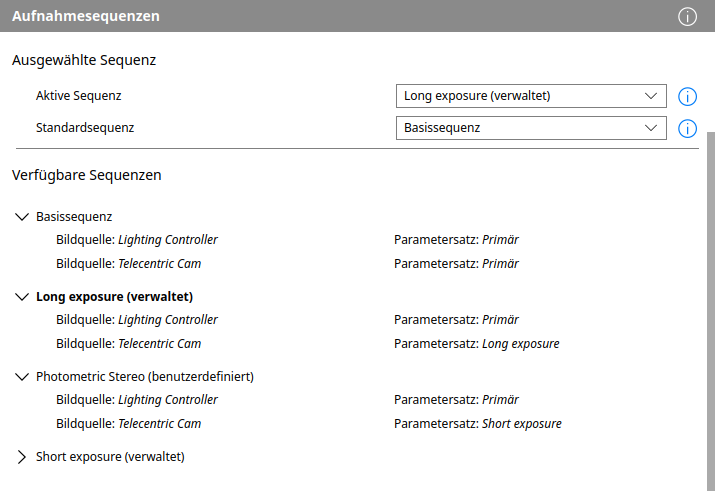

Die verfügbaren Aufnahmesequenzen werden auf der obersten Ebene einer Baumansicht zeilenweise aufgelistet. Neben jeder Sequenz gibt es eine Pfeilschaltfläche, mit der Sie die Sequenz ein- oder ausblenden können. (Dies betrifft lediglich die Visualisierung.) Die Liste umfasst alle Aufnahmesequenzen mit der „Basissequenz“ am Anfang. Die anderen Sequenzen sind in Klammern als „verwaltet“ oder „benutzerdefiniert“ gekennzeichnet. Die aktive Sequenz wird fett dargestellt. Wenn eine Sequenz Probleme aufweist, die deren Verwendung verhindern oder anderweitig beeinflussen, wird hinter der betreffenden Sequenz jeweils ein Fehler- oder Warnsymbol angezeigt. Wenn Sie den Mauszeiger über diese Symbole bewegen, wird ein Tooltip mit weiteren Informationen zum jeweiligen Problem angezeigt.
Unter jeder Sequenz werden die von der betreffenden Sequenz verwendeten Bildquellen aufgelistet. Diese Liste umfasst für die Basissequenz oder für verwaltete Sequenzen immer alle Bildquellen in der Konfiguration. Sie wird automatisch aktualisiert, wenn Bildquellen hinzugefügt oder entfernt werden. Bei benutzerdefinierten Sequenzen kann der Ersteller der Sequenz entscheiden, welche Bildquellen verwendet werden sollen. Dabei kann es sich um eine Teilmenge der in der Konfiguration verfügbaren Bildquellen handeln. Außerdem besteht die Möglichkeit, auf Bildquellen zu verweisen, die (noch) nicht zur Konfiguration hinzugefügt wurden. Im letzteren Fall wird für eine solche benutzerdefinierte Sequenz ein entsprechendes Problem angezeigt.
Für jede Bildquelle wird der zugehörige Parametersatz in einer Spalte rechts daneben angezeigt. Die Basissequenz verwendet immer den primären Parametersatz für die jeweilige Bildquelle. Informationen zur Auswirkung alternativer Parametersätze auf die entsprechenden verwalteten Sequenzen finden Sie im Abschnitt Beziehung zwischen Parametersätzen und Aufnahmesequenzen unter Parameter von Kameras oder Peripheriegeräten speichern. Für benutzerdefinierte Sequenzen kann ein beliebiger alternativer Parametersatz für jede verwendete Bildquelle angegeben werden. Wenn dieser nicht vorhanden ist, wird ein Problem gemeldet.
Aufnahmesequenz aktivieren
Oberhalb der Übersicht der verfügbaren Sequenzen können Sie die aktive Aufnahmesequenz für die Bildquellen-Konfiguration auswählen.
Bei Auswahl einer anderen aktiven Sequenz wird diese aktiviert. Das bedeutet, dass für alle von der Sequenz verwendeten Bildquellen der jeweils definierte Parametersatz in das entsprechende Gerät geladen wird. Dadurch werden alle nicht gespeicherten Änderungen der aktuellen Geräteparameter verworfen. Abhängig von der Anzahl der Geräte, deren Typen und der jeweiligen Hersteller kann dieser Vorgang von normalerweise wenigen Millisekunden bis zu mehreren Sekunden dauern.
Nachdem eine Sequenz aktiviert wurde, wird sie ausgeführt, wenn MERLIC Bilder für die Ausführung einer MVApp einzieht. Es gibt nur eine aktive Sequenz, wenn die Konfiguration selbst aktiv ist.
Das Laden eines Rezepts bewirkt, dass die vom Rezept definierte Sequenz aktiviert wird, wenn MERLIC RTE verwendet wird. Auch wenn ein Rezept explizit keinen Namen für eine Sequenz definiert, wird die Standardsequenz aktiviert. Dadurch wird sichergestellt, dass die aktive Aufnahmesequenz den Anforderungen des Rezepts entspricht und immer ausgehend von den festgelegten Parametersätzen ausgeführt wird, wenn MERLIC RTE in der Produktion verwendet wird.
Standardaufnahmesequenz festlegen
Die Standardsequenz stellt die Aufnahmesequenz dar, die vom ISM automatisch verwendet wird, wenn die entsprechende Bildquellen-Konfiguration aktiviert wird. Wenn in MERLIC RTE ein Rezept geladen wird, das explizit keine Aufnahmesequenz definiert, wird stattdessen die Standardsequenz aktiviert. Jede Bildquellen-Konfiguration verfügt über eine „Standardsequenz“. Standardmäßig ist die Basissequenz als Standardsequenz festgelegt.
Sie können eine andere Standardsequenz im Kombinationsfeld unterhalb der aktiven Sequenz festlegen. Sie können für jede Bildquellen-Konfiguration mit Aufnahmesequenzen eine andere Standardsequenz definieren. Im Gegensatz zur aktiven Sequenz kann eine Standardsequenz unabhängig davon ausgewählt werden, ob die Konfiguration aktiv ist.
