Inhalt eines Rezepts prüfen

Auf der Registerkarte „Rezepte“ des MERLIC RTE Setups werden ausführliche Informationen zu den importierten Rezepten Eine MERLIC-Rezeptdatei ist ein wesentlicher Bestandteil der MERLIC-Prozessintegration. Dabei handelt es sich um eine separate Datei (mit der Dateiendung .mrcp), die definiert, welche MERLIC-Vision-App für die Prozessintegration geladen wird. Sie definiert außerdem, wie die MVApp parametrisiert wird, da sie mehrere vordefinierte Eingabewerte für ausgewählte Toolparameter enthält. Sie können mehrere Rezeptdateien mit individuellen Eingabewerten für ein und dieselbe MVApp erstellen. Auf diese Weise können Sie eine MVApp mit verschiedenen Parametereinstellungen für unterschiedliche Szenarien der Anwendung verwenden. Darüber hinaus können Sie eine Rezeptdatei verwenden, um eine MVApp für eine völlig andere Bildverarbeitungsaufgabe zu laden. angezeigt, die für MERLIC RTE verfügbar sind.

Sie können allgemeine Informationen zum Rezept selbst, aber auch ausführliche Informationen zur referenzierten MERLIC-Vision-App (MVApp) abrufen, wie beispielsweise zur Parametrierung. Im Folgenden wird genauer darauf eingegangen, welche Informationen bereitgestellt werden.

Bitte beachten Sie, dass die Rezeptinformationen nicht automatisch aktualisiert werden, wenn Sie die MVApp eines bereits importierten Rezepts oder das Rezept selbst ändern, während das MERLIC RTE Setup ausgeführt wird. Sie müssen das Rezept manuell erneut importieren oder das MERLIC RTE Setup neu starten, um sicherzustellen, dass alle Rezepte und alle Informationen zu den referenzierten MVAppss erneut in die Registerkarte „Rezepte“ geladen werden.

Rezeptliste

Auf der linken Seite der Registerkarte „Rezepte“ wird die Liste der importierten Rezeptdateien angezeigt. Die Liste enthält den Namen des Rezepts und die jeweilige Rezept-ID. Diese ID ist entscheidend, wenn MERLIC RTE verwendet wird: Wenn Sie das Rezept für die Prozessintegration ändern möchten, müssen Sie das Rezept, das geladen werden soll, über die ID angeben.

Falls MERLIC ein Problem feststellt, wird das Rezept mit dem Symbol markiert.

Reihenfolge der Rezepte ändern

Sie können die Reihenfolge der Rezepte nach Bedarf anpassen. Alle auf der Registerkarte „Rezepte“ vorgenommenen Änderungen werden automatisch gespeichert.

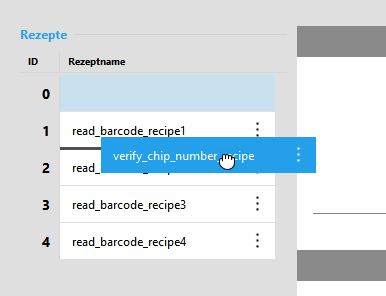

  1. Ziehen Sie das Rezept an die gewünschte Position.

  2. Wiederholen Sie diesen Schritt mit anderen Rezepten, bis die Rezepte in der gewünschten Reihenfolge angezeigt werden.

Beachten Sie, dass eine Änderung der Reihenfolge der Rezepte auch die zugehörige Rezept-ID beeinflusst.

Ausführliche Rezeptinformationen

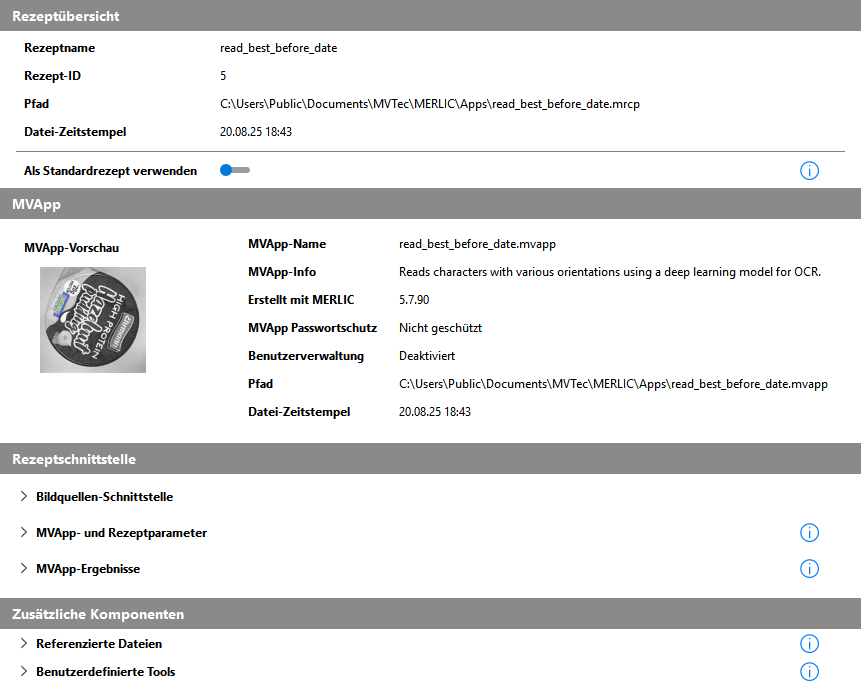

Auf der rechten Seite der Registerkarte „Rezepte“ wird der Inhalt der aktuell ausgewählten Rezeptdatei angezeigt. Die Informationen werden in verschiedenen Kategorien angezeigt.

Die Informationen der einzelnen Kategorien werden in den folgenden Abschnitten beschrieben.

Rezeptübersicht

Dieser Abschnitt enthält Informationen zum Rezept selbst.

Rezeptname

Der Name des Rezepts ohne Dateiendung.

Rezept-ID

Die ID des Rezepts. Diese ID wird in MERLIC RTE verwendet, um auf das zu ladende Rezept zu referenzieren.

Pfad

Der absolute Dateipfad der Rezeptdatei.

Datei-Zeitstempel

Uhrzeit und Datum der letzten Speicherung des Rezepts.

Als Standardrezept verwenden

Mit dieser Einstellung kann das Rezept als Standardrezept für MERLIC RTE festgelegt werden. Weitere Informationen finden Sie unter Standardrezept festlegen.

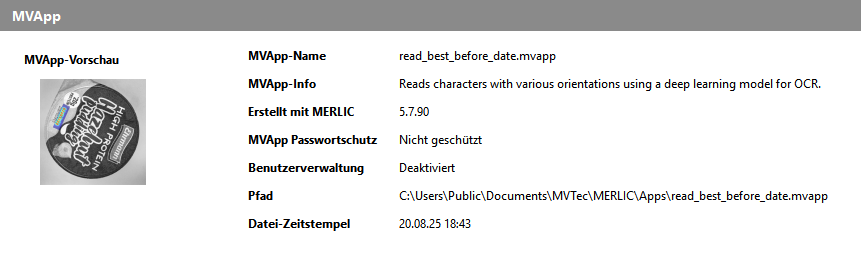

MVApp

Dieser Abschnitt enthält allgemeine Informationen zur referenzierten MVApp.

MVApp-Vorschau

Das Vorschaubild der MVApp. Wenn kein Vorschaubild definiert wurde, wird stattdessen ein Platzhalterbild angezeigt. Weitere Informationen finden Sie unter Vorschau für eine MERLIC-Vision-App definieren.

MVApp-Name

Name der MERLIC-Vision-App.

Erstellt mit MERLIC

Die MERLIC-Version, in der die MVApp zuletzt gespeichert wurde.

MVApp Passwortschutz

Der entsprechende Wert gibt an, ob die MVApp geschützt ist. Weitere Informationen finden Sie unter Eine MERLIC-Vision-App schützen.

Benutzerverwaltung

Der entsprechende Wert gibt an, ob die Benutzerverwaltung für das Frontend der MVApp verwendet wird. Weitere Informationen finden Sie unter Benutzerverwaltung einrichten.

Pfad

Der absolute Dateipfad der MVApp.

Datei-Zeitstempel

Uhrzeit und Datum der letzten Speicherung der MVApp.

Rezeptschnittstelle

Dieser Abschnitt enthält Informationen zum Bildeinzug über den Image Source Manager (ISM) sowie zu den definierten Toolparametern und Toolergebnissen, die als MVApp-Parameter und MVApp-Ergebnisse für MERLIC RTE festgelegt wurden.

Bildquellen-Schnittstelle

Dieser Abschnitt enthält Informationen zur Konfiguration der verwendeten Bildquelle über den Image Source Manager (ISM).

Wert

Beschreibung

Bildernamen

Die Namen aller Bilder, die in der MVApp über die Bildquelle-Tools abgerufen werden. In diesem Abschnitt werden ausschließlich Bilder aufgeführt, die über den ISM eingezogen wurden. Die mit dem Tool „Bild von Datei einziehen“ abgerufenen Bilder sind im Abschnitt Zusätzliche Komponenten aufgeführt.

Aufnahmesequenz

Name der Aufnahmesequenz, auf die im Rezept verwiesen wird. Wenn beim Erstellen des Rezepts keine bestimmte Aufnahmesequenz ausgewählt wurde, wird die jeweilige Standardsequenz der Bildquellen-Konfiguration verwendet. Weitere Informationen finden Sie unter Aufnahmesequenzen konfigurieren.
MVApp- und Rezeptparameter

Der vordefinierte Satz von MVApp-Parametern für die Parametrierung der MVApp über die Rezeptdatei. Diese werden in der Rezeptdatei mit vordefinierten Eingabewerten gespeichert. Für jeden MVApp-Parameter werden der benutzerdefinierte Name, der Datentyp und der Wert angezeigt.

Diese Parameter stellen die Tool-Parameter dar, die zu den MVApp-Parametern hinzugefügt wurden. Beim Laden des Rezepts in MERLIC RTE können ihre Eingabewerte durch die jeweilige Kommunikationsquelle, beispielsweise eine SPS, überschrieben werden. Weitere Informationen finden Sie unter MVApp-Parameter.

MVApp-Ergebnisse

Die Liste der Toolergebnisse, die im MERLIC RTE-Modus für die jeweilige externe Kommunikationsquelle, beispielsweise eine SPS, zugänglich sind. Für jedes MVApp-Ergebnis werden der benutzerdefinierte Name und der Datentyp angezeigt.

Beim Laden des Rezepts in MERLIC RTE können nur die in dieser Liste angezeigten MVApp-Ergebnisse von der externen Kommunikationsquelle abgefragt werden. Andere Toolergebnisse sind nicht verfügbar. Weitere Informationen finden Sie unter MVApp-Ergebnisse.

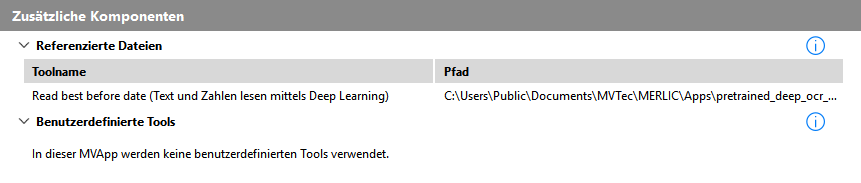

Zusätzliche Komponenten

Dieser Abschnitt enthält Informationen zu zusätzlichen Dateien und MERLIC-Tools, die in der MVApp verwendet werden.

Referenzierte Dateien

Die Liste aller MERLIC-Tools, die auf eine externe Datei als Eingabe verweisen, beispielsweise ein Deep-Learning-Modell. Sie enthält den Namen des MERLIC-Tools und den absoluten Dateipfad zur referenzierten Datei. Dazu gehören auch Bildquellen aus Dateien, die mit dem Tool „Bild von Datei einziehen“ eingezogen wurden.

Benutzerdefinierte Tools

Die Liste aller benutzerdefinierten Tools, die in der MVApp verwendet werden. Sie enthält den Namen des benutzerdefinierten Tools und den entsprechenden Toolpfad.
