Registerkarte „I/O“

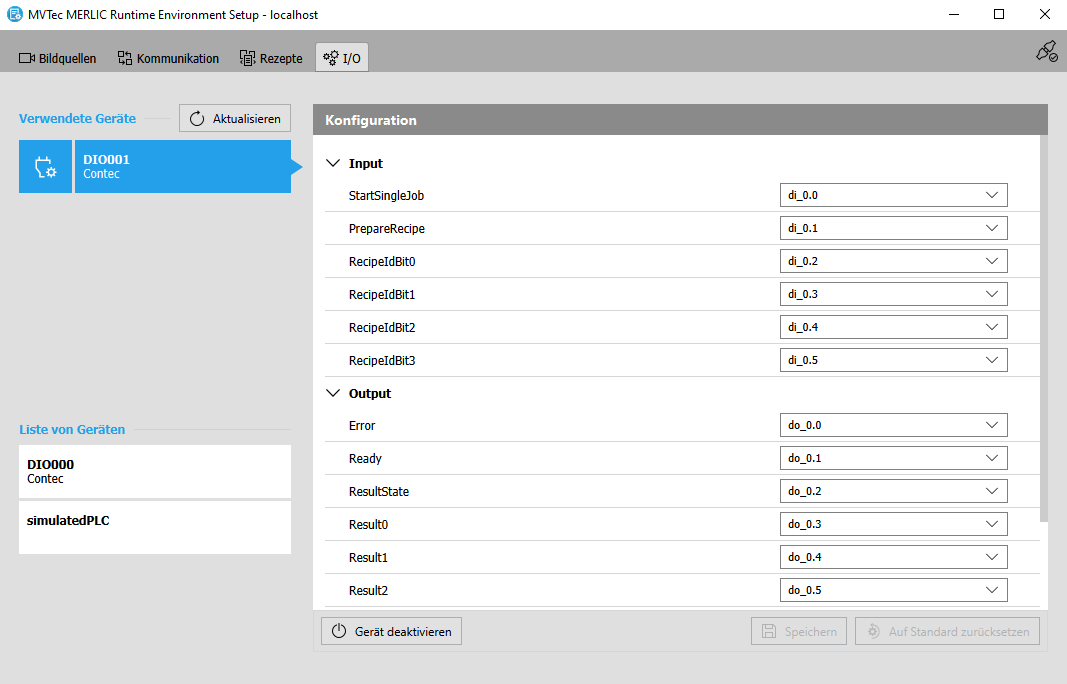

Auf der MERLIC RTE Setup-Registerkarte „ I/O“ können Sie eine Kommunikationseinrichtung einrichten, für die MERLIC über ein I/O-Plugin MERLIC umfasst zwei verschiedenartige Plugins für die Prozessintegration: „Kommunikations-Plugins“ und „I/O-Plugins“. Beide können im MERLIC Runtime Environment Setup (MERLIC RTE Setup) konfiguriert werden. Es gibt jedoch unterschiedliche Anforderungen und Einschränkungen für die Konfiguration. I/O-Plugins können auf der MERLIC RTE Setup-Registerkarte „I/O“ konfiguriert werden. Sie können nur konfiguriert werden, wenn das MERLIC RTE momentan nicht ausgeführt wird. Darüber hinaus ist die Konfiguration nur auf dem lokalen System möglich. Bei Verwendung von I/O-Plugins für die Prozessintegration gelten abhängig vom verwendeten Gerät u. U. weitere Einschränkungen. verfügt. Sie können Informationen zum Gerät abrufen und das Gerät für die Prozessintegration MERLIC kann in industriellen Bildverarbeitungssystemen, die in eine Fertigungseinrichtung integriert sind, eingesetzt werden. Die Maschinensteuerung, z. B. eine SPS (speicherprogrammierbare Steuerung), muss in der Lage sein, ein integriertes Erkennungssystem zu steuern, die Ausführung zu überwachen und die Ergebnisse abzufragen. MERLIC verfügt daher über einen Prozessintegrationsmodus, der eine Kommunikation mit einer Maschinensteuerung ermöglicht. Der Prozessintegrationsmodus kann über die Anwendung „MERLIC RTE“ gestartet werden, die mit der MERLIC-Installation bereitgestellt wird. konfigurieren. MERLIC unterstützt die Verwendung von Hilscher PCI-Karten, digitalen I/O-Geräten und Kamerageräten mit GenICam-kompatiblen digitalen I/O-Kanälen. MERLIC umfasst auch eine simulierte SPS, die für Simulationen verwendet werden kann.

Anforderungen und Einschränkungen

Die Registerkarte „I/O“ ist derzeit nur verfügbar, wenn das MERLIC RTE Setup mit dem lokalen System verbunden ist. Das heißt, dass nur Kommunikationseinrichtungen im lokalen System konfiguriert werden können. Ist das MERLIC RTE Setup mit einem Remote-System verbunden, ist die Registerkarte „I/O“ deaktiviert. Das MERLIC RTE Setup bietet jedoch die Möglichkeit, mit einem einzelnen Klick auf eine eigens dafür vorgesehene Schaltfläche schnell zum lokalen System zu wechseln.

Darüber hinaus sind die Konfigurationsoptionen und die Übersicht auf der Registerkarte „I/O“ nur verfügbar, wenn MERLIC RTE nicht ausgeführt wird. Sie müssen daher MERLIC RTE unbedingt beenden, um Kommunikationseinrichtungen auf dieser Registerkarte konfigurieren zu können.
