用户界面

MERLIC Creator

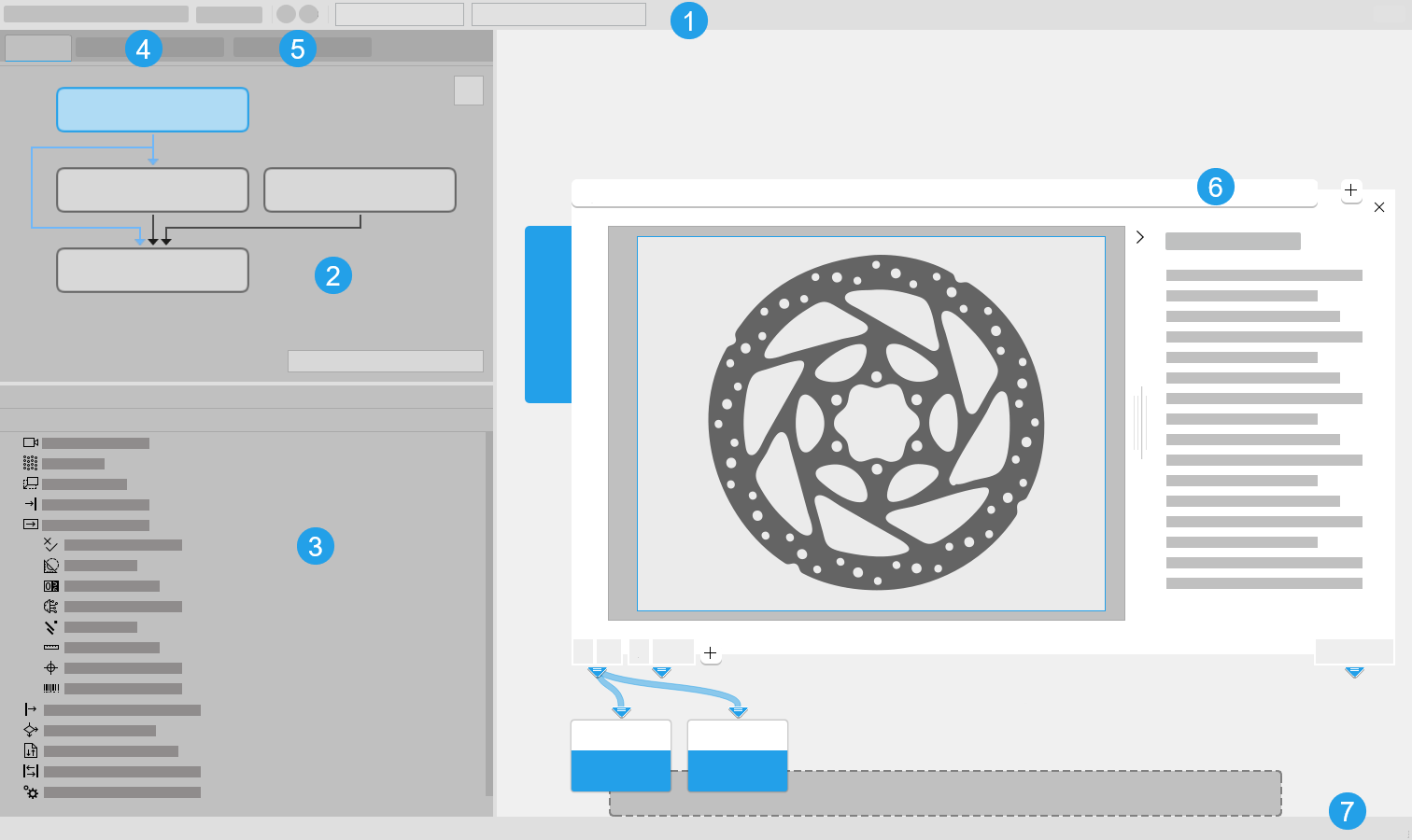

MERLIC Creator 的图形用户界面包含以下主要部分：

菜单栏

在使用 MERLIC 时，您可以通过菜单栏访问所需的标准功能。另外还可以通过它设置设定，并根据自己的需要调整用户界面。菜单包含一些下拉菜单以及一组提供常用功能快捷键的按钮。

工具流程

工具流程面板显示 MERLIC Vision App MERLIC Vision App 是在 MERLIC 中创建的图像处理应用程序。它包括MERLIC Creator 中的工具、Designer 小组件以及在应用程序中使用的所有设置。 中使用的所有工具的概览。此外，还会显示工具之间的现有连接。

工具库

工具库包含可用于创建 MERLIC Vision App 的所有可用 MERLIC 工具 MERLIC 工具是一个具有特定功能的模块化单元。它可以用来满足特定任务的图像处理应用，用来定义条件和表达式，或用来通过各种设备进行通讯。工具构建 MERLIC Vision App 的基本组成部分。。

MVApp 参数和结果

此面板显示了一个列表，其中包含 MERLIC RTE（MERLIC 的流程集成模式）的所有指定 MVApp 参数 和 MVApp 结果。根据数据类型列出了参数和结果。图像结果始终列在最后，且与其他数据类型分开。

图像源配置

此面板提供有关 MVApp 图像采集的信息。它显示了当前可用于 MVApp 的图像源列表。

工具工作区

工具工作区 显示了当前所选 MERLIC 工具或工具组的 工具面板，以及与其它工具关联的传入连接和传出连接。

状态栏

状态栏显示工具工作区中当前所显示工具的处理时间。它返回工具最近一次执行的持续时间（以毫秒为单位），并对应于工具结果“处理时间”中返回的值。有关处理时间的更多信息，请参阅MERLIC 工具参考中的处理时间页面。

MERLIC Designer

MERLIC Designer 的图形用户界面包含以下主要部分：

菜单栏

通过菜单栏，您可以在使用 MERLIC Designer 时访问可能需要的必要功能。它包含一些下拉菜单以及提供常用功能快捷方式的选择按钮。

小组件库

此面板包含可用于创建 Frontend 设计的所有可用 MERLIC 小组件。

属性面板

此面板可以访问各个小组件的属性。您可以调整这些小组件的视觉和控制设置以及到 MERLIC Creator 的连接。可用属性可能会因小组件而异。

工作区

工作区是可在其中构建 Frontend 设计的区域。它定义了 Frontend 的尺寸和控件。插入到工作区的所有小组件都会在 Frontend 中显示。

MERLIC Frontend

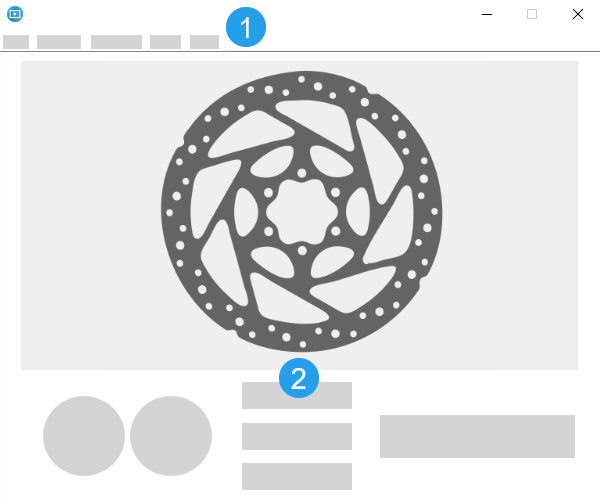

MERLIC Frontend 的图形用户界面包含两部分：

菜单栏

通过 MERLIC Frontend 菜单栏，您可以在使用 Frontend 时访问可能需要的必要功能。它包含一些提供常用功能快捷方式的下拉菜单。

Frontend 设计

Frontend 设计是您在 MERLIC Designer 中创建的用户界面的实现。您可以专门根据自己的需求量身打造设计。有关创建 Frontend 设计的更多信息，请参阅主题 设计自己的 Frontend。

“图像源”选项卡

Image Source Manager 提供了图形用户界面以供配置图像源。它属于 MERLIC RTE Setup的一部分，用“图像源”选项卡表示。Image Source Manager 的图形用户界面取决于您编辑的配置或图像源。

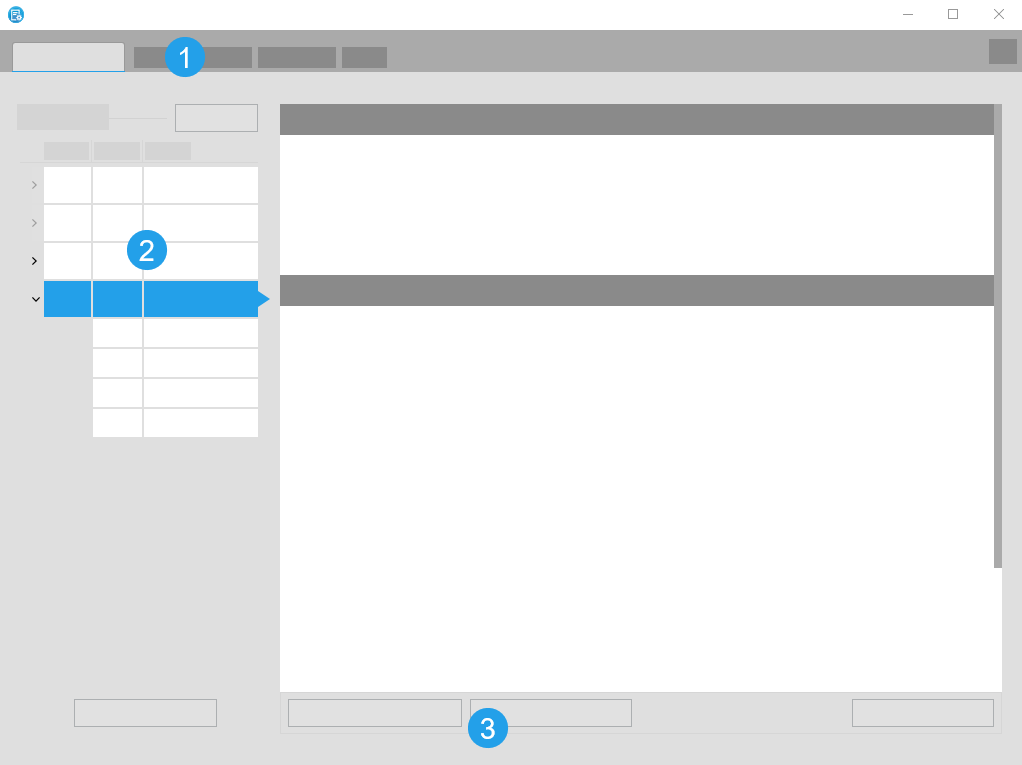

通用用户界面

选项卡概览

使用这些选项卡，您可以在 MERLIC RTE Setup 的不同组件之间切换：图像源、通讯、配方 以及 I/O。每个组件都有自己的图形用户界面。

配置和图像源列表

配置列表显示所有可用的图像源配置以及相应的类型、状态和名称。一项配置代表一个图像源集。选定的配置会标记为蓝色。如果展开配置，则将显示配置的图像源及其状态和名称。配置的状态指示配置是否处于活动状态，即配置的图像源当前是否可用于配置和 MVApp。只能同时激活一项配置，但也可以不激活任何配置。有关更多信息，请参阅添加新配置和新图像源主题。

操作按钮

您可以使用窗口底部的操作按钮执行不同的配置任务，例如添加和删除新配置和新图像源。您还可以激活和禁用所选配置。当您第一次打开图像源配置时，必须在添加图像源之前创建一项配置，因为每个图像源都要分配到一项配置。

所选配置的用户界面

配置详情

“配置”部分提供了有关所选配置的详细信息。其中显示了配置的名称、状态和类型，以及该配置是否用作 RTE 启动配置。

图像源详情

“图像源”部分提供了有关所选图像源的详细信息。其中显示了图像源名称及其接口类型，即相机类型或文件。根据接口类型，“图像源”部分可提供相机名称或文件路径。其中还显示了图像源的状态。

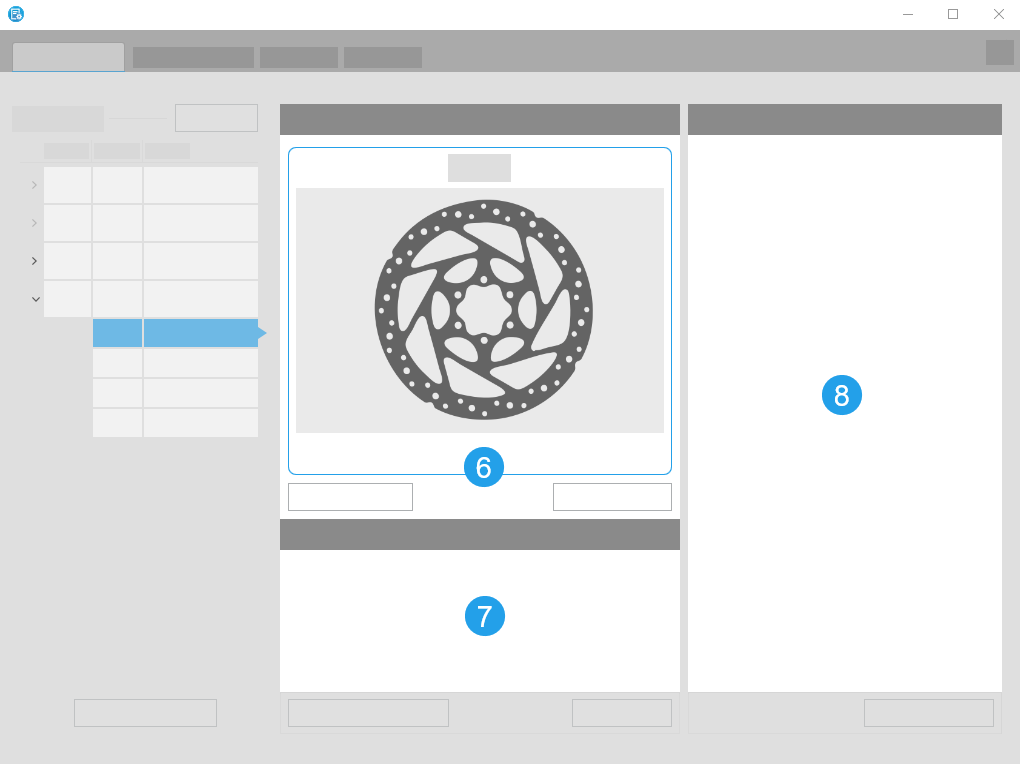

所选图像源的用户界面

图像预览

图像显示方便您实时检查选定图像源的配置。使用相机设备时，您可使用图像显示底部的按钮激活相机的实时模式或获取单张快照。采集的图像将在图像预览中显示，您可以立即查看相机参数的配置变化如何影响采集的图像。使用灯光或镜头控制器等不采集图像的外围设备时，您可以使用图像预览显示特定相机设备的图像。这样您可以检查设备参数的配置变化如何影响相应相机拍摄的图像。如果图像源是图像目录，您可以使用实时模式连续显示目录中的所有图像，或者使用快照模式逐张浏览图像。您还可以保存快照，以便在创建和配置 MVApp 时使用文件目录中的图像。有关更多信息，请参阅配置相机设备主题。

信息

在“信息”部分，您可以看到有关图像源的一般信息，例如图像源的名称和当前状态。

相机参数

通过相机参数部分，您可以配置所选相机设备。只有当存储特定相机设备的配置处于活动状态时，其相机参数才可见。激活配置并选择要配置的相机设备后，可以根据需要调整所选相机设备的参数。有关更多信息，请参阅调整相机参数主题。

“通讯”选项卡

MERLIC 提供了图形用户界面以供配置通讯插件 MERLIC 为流程集成提供两种不同类型的插件：“通讯插件”和“I/O 插件”。 您可以在 MERLIC Runtime Environment Setup (MERLIC RTE Setup) 中配置这两种插件，但对配置的要求和限制有所不同。通讯插件可在 MERLIC RTE Setup 的“通讯”选项卡中进行配置。只能在 MERLIC RTE 已运行时配置它们。不同于 I/O 插件，您还可以在远程系统上配置通讯插件。在 MERLIC 流程集成模式下，通讯插件为控制和监控视觉系统提供了更多可能性。例如，一些通讯插件支持查询图像结果。但任何 I/O 插件都不支持此功能。。它属于 MERLIC RTE Setup的一部分，用“通讯”选项卡表示。此选项卡的图形用户界面包含以下主要部分：

选项卡概览

使用这些选项卡，您可以在 MERLIC RTE Setup 的不同组件之间切换：图像源、通讯、配方 以及 I/O。每个组件都有自己的图形用户界面。

插件实例列表

插件实例列表显示所有可用插件及其各自的执行状态、ID 和名称。名称表示通讯插件的名称。如果添加了一个插件的多个实例，那么该插件的所有实例都将显示相同的名称。但是，插件实例的 ID 是唯一的。所选插件会标记为蓝色。有关更多信息，请参阅添加插件实例。

插件参数

“Plug-in parameters”部分提供了所选插件的一般参数，这些参数无法调整。它们可显示插件的版本号、日志等级的当前参数值、插件的访问等级，以及插件配置的验证设置。 有关更多信息，请参阅配置通讯插件。

用户参数

“User parameters”部分提供了所选插件的参数，这些是可配置参数。这取决于相应插件的实现方式，以及其中包含了何种参数类型。 有关更多信息，请参阅配置通讯插件。

操作按钮

您可以使用窗口底部的操作按钮执行任务，例如添加和删除插件实例，或者启动和停用插件。您还可以放弃或保存对用户参数的更改。

“配方”选项卡

MERLIC RTE Setup 中的“配方”选项卡提供了图形用户界面以供配置配方。它由以下主要部分组成：

选项卡概览

使用这些选项卡，您可以在 MERLIC RTE Setup 的不同组件之间切换：图像源、通讯、配方 以及 I/O。每个组件都有自己的图形用户界面。

配方列表

配方列表显示了所有已导入和可用的配方以及相应的 ID 和名称。选定的配置会标记为蓝色。您可以通过拖放操作更改配方顺序。首先必须创建配方列表并导入配方，之后才可以查看配方。有关更多信息，请参阅创建 MERLIC 配方和导入 MERLIC 配方。

配方概览

此部分显示所选配方的一般信息，如配方文件的名称和文件路径。

MVApp

此部分提供所引用 MVApp 的一般信息，如 MVApp 的名称和文件路径。

配方接口

此部分包含两方面信息：一是通过 Image Source Manager (ISM) 进行图像采集，二是已设为 MERLIC RTE 的 MVApp 参数和 MVApp 结果的工具参数与工具结果。

附加组件

此部分提供有关 MVApp 中使用的其他文件和 MERLIC 工具的信息。

操作按钮

您可以使用窗口底部的操作按钮导入或删除配方文件。

“I/O”选项卡

MERLIC RTE Setup 中的“I/O”选项卡提供了图形用户界面以供配置 I/O 插件，例如数字 I/O 设备。它由以下主要部分组成：

选项卡概览

使用这些选项卡，您可以在 MERLIC RTE Setup 的不同组件之间切换：图像源、通讯、配方 以及 I/O。每个组件都有自己的图形用户界面。

已启用设备

“I/O”选项卡的“已启用设备”部分显示了所有已启用 I/O 设备及其配置状态。所选 I/O 设备会标记为蓝色。有关更多信息，请参阅设置 I/O 设备。

设备列表

设备列表显示了当前可用的所有 I/O 设备。从列表中选择一个设备并将其移入“已启用设备”部分。有关更多信息，请参阅设置 I/O 设备。

配置

“I/O”选项卡的“配置”部分显示了所选 I/O 设备的所有配置方式，并且可以使用 MERLIC 进行调整。某些 I/O 设备（如 Hilscher 卡）需要事先使用外部配置软件完成大多数配置步骤，并且 MERLIC 仅提供一些最终配置步骤。

操作按钮

您可以使用窗口底部的操作按钮启用和禁用 I/O 设备，以及保存配置或恢复默认配置。
