Kamerageräte konfigurieren

Um die Konfigurationsoptionen für ein Kameragerät als Bildquelle zu aktivieren, müssen Sie die Bildquellen-Konfiguration aktivieren, die die entsprechende Bildquelle enthält. Nur dann ist es möglich, Bilder einzuziehen, Bilder in der Bildvorschau zu überprüfen und Einstellungen des Kamerageräts anzupassen. Weitere Informationen zur Aktivierung finden Sie unter Konfiguration aktivieren.

Kameragerät für die weitere Konfiguration auswählen

Um ein Kameragerät zu konfigurieren, wählen Sie zunächst die betreffende Bildquelle in der aktiven Konfiguration im linken Bereich aus.

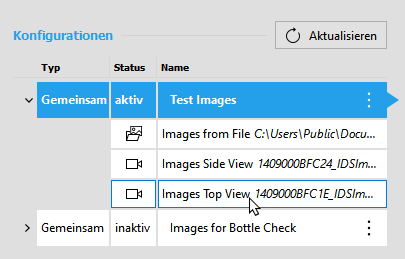

  1. Klappen Sie die aktive Bildquellen-Konfiguration aus, um die Liste der Bildquellen anzuzeigen.
  2. Klicken Sie auf die gewünschte Bildquelle, um sie für die Konfiguration auszuwählen. Sie können Kamerageräte am Symbol erkennen.

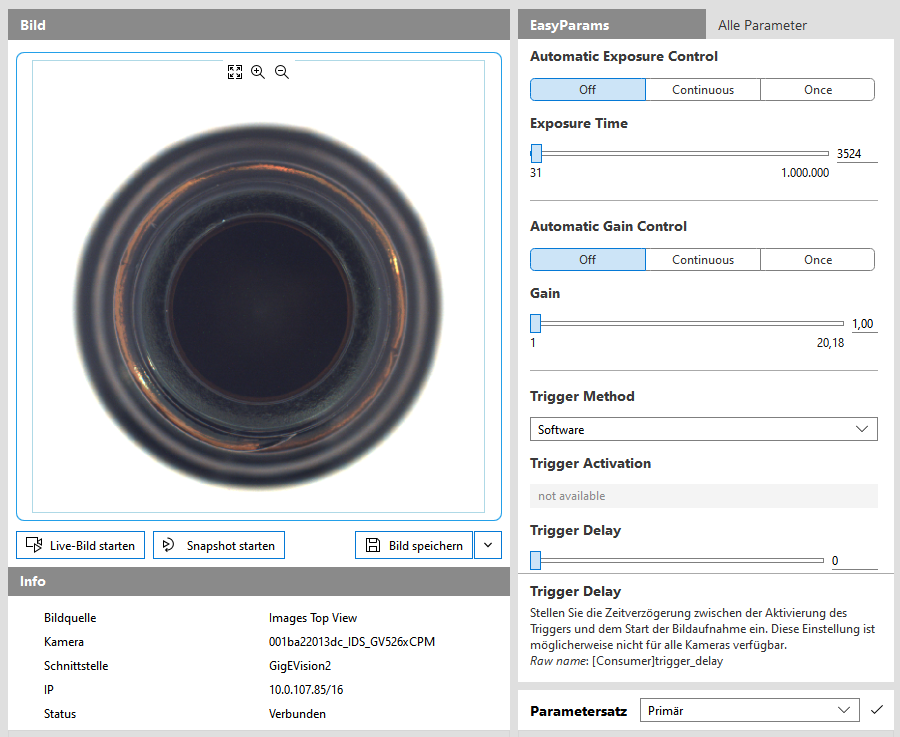

Die jeweiligen Details des ausgewählten Kamerageräts werden geladen und rechts neben der Bildquellenliste angezeigt. Sie können dann die Einstellungen der in den Parameterabschnitten verfügbaren Kameraparameter in Echtzeit im Bildvorschaubereich überprüfen und Snapshots der Kamera auf Ihrem System speichern. Darüber hinaus können Sie weitere Informationen zum Kameragerät im Bereich „Info“ unter der Bildvorschau ermitteln.

Nach Auswahl einer neuen oder anderen Bildquelle muss die Bildansicht u. U. über die Schaltfläche „ Snapshot starten“ unten in der Bildvorschau aktualisiert werden.

Nachstehend wird beschrieben, wie Sie Informationen zur Bildvorschau erhalten können, wo Sie weitere Information zur ausgewählten Kamera finden und wie Sie die Verbindung zu einer Kamera wiederherstellen. Weitere Informationen zum Parameterabschnitt mit den Kameraparametern und den verschiedenen Optionen zum Anpassen der Kameraparameter finden Sie unter Kameraparameter anpassen.

Bilder in der Bildvorschau überprüfen

Die Bildvorschau bietet die Möglichkeit, Bilder vom Kameragerät einzuziehen und die aktuellen Parametereinstellungen der Kamera zu überprüfen. Sie können die Kamera in Echtzeit konfigurieren, das Bild vergrößern oder verkleinern, um die Konfiguration der Einstellungen, z. B. Kamerafokus, zu erleichtern, sowie das derzeit angezeigte Bild speichern.

In der Bildvorschau wird das Bild nicht genau so dargestellt wie das Bild, das von MERLIC eingezogen und in Ihrer Anwendung verwendet wird. Weitere Informationen zur Verwendung konfigurierter Bildquellen in einer MERLIC-Vision-App finden Sie unter Bildquellen in MVApps verwenden.

Bilder für die Vorschau einziehen

Es gibt zwei Möglichkeit, um Bilder einzuziehen: in einem Live-Modus oder durch Aufnehmen von Snapshots einzelner Bilder.

Bilder im Live-Modus einziehen

Im Live-Modus werden Bilder kontinuierlich von der Kamera eingezogen.

Klicken Sie auf die Schaltfläche „ Live-Bild starten“, um den Live-Modus zu starten. Über die Schaltfläche „ Live-Bild stoppen“ können Sie den Live-Modus beenden.

Der Live-Modus hängt vom ausgewählten Trigger für das Kameragerät ab.

  • Hardwaretrigger: Vergewissern Sie sich, dass die Hardware den Bildeinzug auslöst, damit der Live-Modus funktioniert.
  • Softwaretrigger: Vergewissern Sie sich beim Konfigurieren des Triggers auf der Registerkarte „Alle Parameter“, dass der Parameter „Trigger Mode“ auf „On“ festgelegt ist, damit der Live-Modus funktioniert.
  • Off: Der Live-Modus funktioniert, allerdings ist eine sichtbare Verzögerung bei den Bildern möglich.

Weitere Informationen zur Triggerkonfiguration finden Sie unter Trigger für den Bildeinzug konfigurieren.

Ein einzelnes Bild einziehen

Klicken Sie auf die Schaltfläche „ Snapshot starten“, um lediglich ein einzelnes Bild von der Kamera einzuziehen. Mit der Schaltfläche „ Snapshot stoppen“ können Sie die Anforderung für ein einzelnes Bild stoppen, z. B. bei einem Timeout.

Bilder zoomen

Sie können den Bildausschnitt der eingezogenen Bilder für die Bildvorschau anpassen. Dies ist beispielsweise nützlich, wenn Sie sicherstellen möchten, dass bestimmte Teile des eingezogenen Bilds im Fokus liegen. Es gibt verschiedene Möglichkeiten, um ein Bild zu zoomen:

Diese Funktion ist nur für die Konfiguration im Image Source Manager vorgesehen. Die von MERLIC eingezogenen Bilder bleiben unverändert, d. h., sie werden nicht vergrößert oder verkleinert. Um die eingezogenen Bilder, die in Ihrer MVApp verwendet werden sollen, zu verkleinern oder zu vergrößern, können Sie das MERLIC-Tool Bild zoomen verwenden.

Durch Zeichnen des Zoombereichs im Bild

Klicken Sie mit der rechten Maustaste in das Bild, wenn Sie einen bestimmten Bereich in einem Bild zoomen möchten, und zeichnen Sie ein Rechteck über dem gewünschten Zoombereich. Wenn Sie den Mauszeiger über das Bild bewegen und mit der rechten Maustaste klicken, ändert sich der Cursor in das Symbol . Die Auswahl nach dem Klicken mit der rechten Maustaste beeinflusst das Seitenverhältnis des Bildes. Der ausgewählte Ausschnitt wird gestreckt und an die Größe der Bildanzeige auf der Registerkarte „Image Sources“ angepasst.

Mit den Symbolen in der Zoom-Symbolleiste

Mit den Symbolen in der Zoom-Symbolleiste können Sie ein Bild an einer bestimmten Stelle vergrößern oder verkleinern, ohne das Seitenverhältnis zu ändern. Bei Verwendung der Symbole und bestimmt die Position des Mauszeigers, wo das Bild gezoomt wird.

Symbol

Beschreibung

Das Bild wird auf die ursprüngliche Größe zurückgesetzt.

Aktivieren Sie den Vergrößerungsmodus, indem Sie auf das Symbol oben in der Bildanzeige klicken. Der Cursor ändert sich in das Symbol , wenn der Mauszeiger über die Bildanzeige bewegt wird. Das Bild wird an der Position des Cursors vergrößert, wenn Sie im Vergrößerungsmodus in das Bild klicken.

Das Symbol ist ausgegraut, wenn das Bild nicht weiter vergrößert werden kann.

Aktivieren Sie den Verkleinerungsmodus, indem Sie auf das Symbol oben in der Bildanzeige klicken. Der Cursor ändert sich in das Symbol , wenn der Mauszeiger über die Bildanzeige bewegt wird. Das Bild wird an der Position des Cursors verkleinert, wenn Sie im Verkleinerungsmodus in das Bild klicken.

Das Symbol ist ausgegraut, wenn das Bild nicht weiter verkleinert werden kann.
Mit Tastenkombinationen

Wenn Sie die Tastenkombinationen zum Zoomen des Bilds verwenden, wird das Bild in der Bildmitte gezoomt, ohne das Seitenverhältnis zu ändern.

Tastenkombination

Beschreibung

Strg + 0

Das Bild wird auf die ursprüngliche Größe zurückgesetzt.

Strg + +

Das Bild wird vergrößert.

Strg + -

Das Bild wird verkleinert. Wenn das Bild bereits in das Grafikfenster passt, ist diese Tastenkombination deaktiviert.

Strg + Mausrad

Das Bild wird an der Position des Mauszeigers vergrößert und verkleinert.

Strg + Linksklick

Ermöglicht die Bewegung im gezoomten Bild. Mit dieser Tastenkombination ändert sich der Cursor in das Symbol , wenn der Mauszeiger über die Bildanzeige bewegt wird.

Snapshots speichern

Sie können die vom Kameragerät aufgenommenen Snapshots in einem beliebigen Speicherort auf Ihrem Computer speichern. So können Sie die gespeicherten Bilddateien anstelle von Live-Bildern der Kamera beim Erstellen, Konfigurieren und Testen der MVApp verwenden. Wenn die MVApp bereit für den Einsatz in der Produktion ist, können Sie die Bildquelle wechseln und das Kameragerät für den Bildeinzug verwenden. Sie können die gespeicherten Bilder im System, das zum Entwickeln der MVApp verwendet wird, unabhängig vom System, an das die Kamera angeschlossen ist, verwenden.

Speicherort und Dateiname definieren

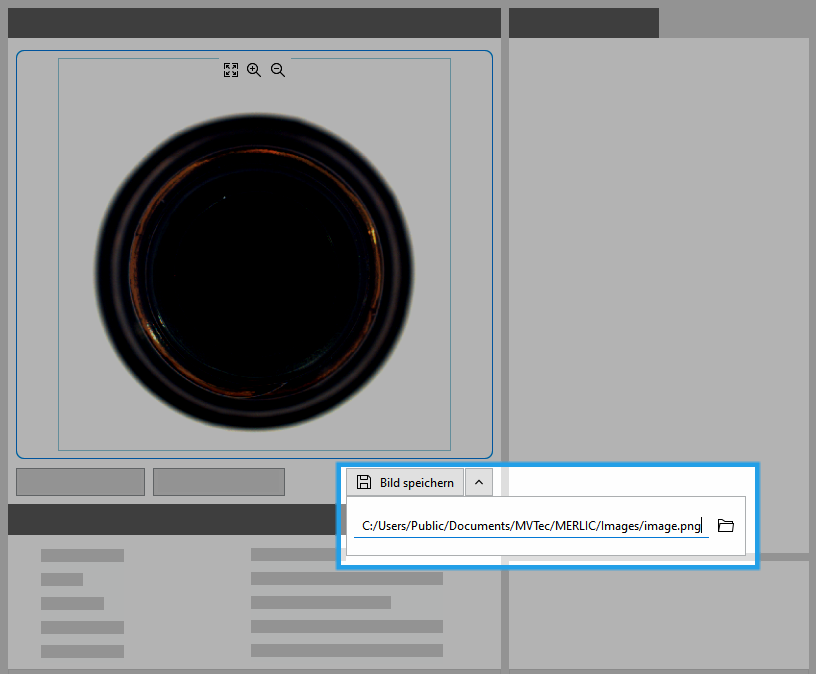

  1. Klicken Sie auf die Schaltfläche mit dem kleinen Pfeil neben der Schaltfläche „Bild speichern“. Bei kleinen Fenstergrößen wird auf der Schaltfläche nur das Symbol und kein Text angezeigt.
  2. Geben Sie den Pfad und den Dateinamen in das Eingabefeld ein, oder klicken Sie auf das Symbol , um Speicherort und Dateiname im Dateiauswahldialog zu definieren. Sie können die Datei im PNG- oder JPEG-Format speichern. Andere Dateiformate werden derzeit nicht unterstützt. Im nächsten Schritt können Sie das Bild im angegebenen Speicherort speichern.

Bild speichern

Klicken Sie auf die Schaltfläche „Bild speichern“, um das Bild im vordefinierten Speicherort zu speichern.

Werden mehrere Bilder gespeichert, ohne den Dateinamen und den Speicherort zu ändern, wird eine Indexnummer als Suffix zum Dateinamen hinzugefügt, z. B. „image_1.png“ und „image_2.png“. Wenn noch kein Dateiname und Dateipfad definiert wurde, wird der Dateiauswahldialog geöffnet.

Sie können Bilder auch speichern, wenn Sie Bilder für die Vorschau im Live-Modus einziehen. Dann wird das Bild gespeichert, das beim Klicken auf „Bild speichern“ eingezogen wurde.

Weitere Informationen ermitteln

Im Bereich „Info“ unter der Bildvorschau werden weitere Informationen zur ausgewählten Bildquelle angezeigt.

Info

Beschreibung

Bildquelle

Name der Bildquelle

Kamera

Name der Kamera

Schnittstelle

Bildeinzugsschnittstelle

IP

IP-Adresse der Kamera (nur wenn die Konfiguration aktiv ist)

Status

Aktueller Status der Kamera

Verbindung zum Kameragerät wiederherstellen

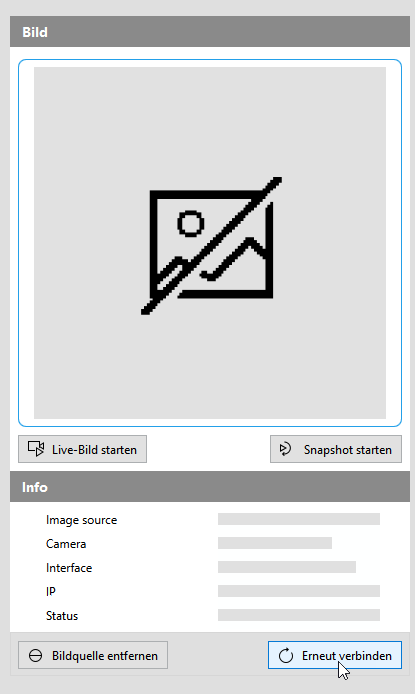

In einigen Fällen kann es sein, dass die Verbindung zum Kameragerät getrennt wurde, sodass die Kameraparameter nicht verfügbar sind und keine Bilder eingezogen werden können. Stattdessen wird ein Fehlerbild angezeigt. In diesem Fall können Sie versuchen, die Verbindung zur Kamera über die Schaltfläche „Erneut verbinden“ unten in der Bildvorschau wiederherzustellen.
