Die .ini-Datei von MERLIC

Auf dieser Seite wird die allgemeine Konfigurationsdatei von MERLIC beschrieben. Sie heißt standardmäßig „MERLIC5.ini“. Damit können Sie verschiedene Einstellungen für die einzelnen Komponenten von MERLIC konfigurieren. Die Konfigurationseigenschaften sind in verschiedenen Abschnitten gruppiert. Sie können außerdem weitere Konfigurationsdateien mit angepassten Einstellungen für spezielle Anwendungsfälle erstellen.

Wenn Sie mehrere MERLIC Communicator-Instanzen im Prozessintegrationsmodus von MERLIC verwenden möchten, können Sie auch eine spezielle Konfigurationsdatei für den MERLIC Communicator erstellen. Weitere Informationen zur Konfigurationsdatei für den MERLIC Communicator finden Sie unter Die .ini-Datei des Communicators im MERLIC Communicator-Handbuch.

Die folgenden Abschnitte enthalten einige allgemeine Informationen, z. B. Informationen zum Speicherort der Konfigurationsdatei oder Informationen zum Definieren weiterer Konfigurationsdateien. Darüber hinaus finden Sie ausführliche Informationen zu den verfügbaren Konfigurationseigenschaften. Die Konfigurationsdatei im Allgemeinen wird einfach als „.ini-Datei“ bezeichnet, um Missverständnisse zu vermeiden, auf welche Konfigurationsdatei verwiesen wird.

Allgemeine Informationen

Speicherort

Die automatisch erzeugte „MERLIC5.ini“-Datei befindet sich im folgenden Standardverzeichnis: "C:\Users\<username>\AppData\Roaming\MVTec". Sie können auch "%APPDATA%\MVTec" im Datei-Explorer eingeben, um zu diesem Verzeichnis zu gelangen.

Versionen

Bei der Aktualisierung auf eine neue Version von MERLIC kann die Abwärtskompatibilität der .ini-Datei beeinträchtigt werden. Daher wird empfohlen, eine Kopie Ihrer .ini-Datei und Ihrer MVApps zu speichern, bevor sie in einer neuen Version von MERLIC verwendet werden.

Für diese MERLIC-Version heißt die standardmäßig erzeugte und verwendete .ini-Datei „MERLIC5.ini“. Für frühere Hauptversionen von MERLIC wird standardmäßig eine andere .ini-Datei verwendet.

MERLIC-Version

Name der .ini-Datei

≥ 5.0

MERLIC5.ini

4.4.0 bis 4.8.0

MERLIC4.ini

< 4.4.0

MERLIC.ini

Es gibt zwei Möglichkeiten, um Ihre MERLIC-Version zu ermitteln:

  • Öffnen Sie im MERLIC Creator über den Menüeintrag „Hilfe → Über“ das Dialogfeld „Über MERLIC“.
  • Verwenden Sie die Kommandozeilenoption „-V“ oder „--version“ für die ausführbare MERLIC-Datei „merlic_creator.exe“. Weitere Informationen zu den verfügbaren Kommandozeilenoptionen finden Sie unter Frontend über MERLIC starten.

Zusätzliche .ini-Dateien verwenden

Standardmäßig wird MERLIC mit der Konfiguration der „MERLIC5.ini“-Standarddatei gestartet. Sie können aber auch eine weitere .ini-Datei mit einer anderen Konfiguration erstellen und MERLIC dann mit der neuen .ini-Datei starten. Auf diese Weise können Sie verschiedene Konfigurationen für verschiedene Anwendungsfälle erstellen, beispielsweise, wenn Sie gleichzeitig mehrere Instanzen von MERLIC mit unterschiedlichen Konfigurationen verwenden möchten.

Um eine neue .ini-Datei zu erstellen, können Sie die standardmäßige „MERLIC5.ini“ kopieren, die Konfiguration wie gewünscht anpassen und die Datei am gewünschten Speicherort speichern.

Um MERLIC mit einer bestimmten .ini-Datei zu starten, müssen Sie wie nachstehend beschrieben die Kommandozeile verwenden:

  1. Öffnen Sie eine Eingabeaufforderung und wechseln Sie in das Verzeichnis „bin\x64-win64“ unter dem MERLIC-Installationspfad, z. B. "%PROGRAMFILES%\MVTec\MERLIC-5.6\bin\x64-win64".
  2. Verwenden Sie die Kommandozeilenoption „--ini“, um den Pfad und den Namen der gewünschten .ini-Datei wie im folgenden Beispiel gezeigt anzugeben. Wenn die .ini-Datei nicht vorhanden ist, wird sie bei diesem Aufruf automatisch erstellt.
    Kopieren
    merlic_creator.exe --ini <FILE>

Die Kommandozeilenoption „--ini“ kann auch für die ausführbare Datei anderer MERLIC-Anwendungen verwendet werden:

  • merlic_communicator.exe
  • merlic_frontend.exe
  • merlic_rte.exe
  • merlic_rte_setup.exe

Weitere Informationen zum Starten der jeweiligen MERLIC-Anwendung finden Sie auf den folgenden Seiten:

Eigenschaften in der .ini-Datei außer Kraft setzen

Wenn Sie MERLIC über die Kommandozeile starten, haben Sie die Möglichkeit, einige Eigenschaften der .ini-Datei außer Kraft zu setzen. Mit den verfügbaren Kommandozeilenoptionen können Sie spezielle Einstellungen für die aktuelle Sitzung definieren. Die angegebene Option in der Kommandozeile überschreibt den Wert, der für die jeweilige Eigenschaft in der .ini-Datei festgelegt ist.

Gleiches gilt für zusätzliche .ini-Dateien. Wenn MERLIC mit einer angepassten .ini-Datei verwendet wird, überschreiben die Eigenschaften in der jeweiligen .ini-Datei die Konfiguration der standardmäßigen „MERLIC5.ini“-Datei.

Es gilt folgende Hierarchie für Startoptionen:

  1. Kommandozeilenoptionen.
  2. Optionen der in der Kommandozeile angegebenen .ini-Datei.
  3. Optionen der „MERLIC5.ini“-Standarddatei.
  4. Wenn keine .ini-Datei vorhanden ist, erstellt MERLIC beim Start eine .ini-Datei im Standardverzeichnis oder in dem in der Kommandozeile angegebenen Verzeichnis.

Aufbau und Codierung

Die .ini-Datei besteht aus verschiedenen Abschnitten, die Einstellungen für die jeweilige Komponente enthalten. Die Abschnitte werden chronologisch hinzugefügt und von MERLIC ggf. automatisch umgeordnet. Die Namen der Abschnitte stehen in der .ini-Datei in eckigen Klammern [ ]. Wenn Sie die .ini-Datei manuell bearbeiten, können Sie neue Abschnitte beliebig über oder unter vorhandenen Abschnitten hinzufügen.

Die .ini-Datei muss auf allen Plattformen die UTF-8-Zeichencodierung aufweisen. Es ist möglich, normale Schrägstriche „/“ und umgekehrte Schrägstriche „\“ als Pfadtrennzeichen in der .ini-Datei zu verwenden. Zeilen, die mit „#“ beginnen, werden von MERLIC ignoriert.

Abschnitte

Nachstehend finden Sie ausführliche Informationen zu den verfügbaren Abschnitten und Eigenschaften für die .ini-Datei. Derzeit können Sie Eigenschaften in den folgenden Abschnitten definieren:

[General]

Dieser Abschnitt enthält Einstellungen für Aussehen und Verhalten von MERLIC. Einige dieser Einstellungen können auch in den Voreinstellungen des MERLIC Creators definiert werden.

Eigenschaft

Standardwert

Beschreibung

GuiLanguage



Diese Eigenschaft enthält die in den MERLIC-Einstellungen in „Bearbeiten → Einstellungen → Allgemein → Sprache“ ausgewählte Sprache. Der MERLIC Creator bietet folgende Sprachoptionen:

  • de_DE: Deutsch
  • de_DE: Englisch
  • ja_JP: Japanisch
  • zh_CN: Vereinfachtes Chinesisch

Das MERLIC Frontend bietet weitere Sprachoptionen: Weitere Informationen zum Festlegen der Sprache des Frontends finden Sie unter Sprache für das MERLIC Frontend ändern.

HalconDisableCudnnOptimization

true

Mit dieser Eigenschaft können die dynamischen Optimierungen über die NVIDIA® CUDA® Deep Neural Network-Bibliothek (cuDNN) aktiviert oder deaktiviert werden.

Diese Optimierung bezieht sich auf MERLIC-Tools mit Deep Learning-Technologie, z. B. Anomalien finden. Standardmäßig ist diese Eigenschaft auf „true“ festgelegt, d. h., es wird keine zusätzliche Optimierung durchgeführt.

Bei Einstellung auf „false“ werden zusätzliche Optimierungen durchgeführt, wenn in einem MERLIC-Tool eine GPU als Recheneinheit ausgewählt wird. Abhängig von den Fähigkeiten der ausgewählten GPU beansprucht die aktivierte Optimierung erheblich mehr Zeit. Sie führt in der Regel aber zu einer besseren Inferenzleistung und somit zu kürzeren Zykluszeiten. Durch die Optimierung wird die erforderliche Dauer für die folgenden Prozesse verbessert:

  • Laden von MVApps, die MERLIC-Tools mit Deep Learning-Technologie enthalten
  • Beim Konfigurieren eines MERLIC-Tools mit Deep Learning-Technologie:
    • Übernehmen der Trainingsdaten (sofern ein Trainingsmodus für das Tool verfügbar ist)
    • Auswählen einer anderen Modelldatei
    • Festlegen einer GPU als Recheneinheit

Wenn Sie die cuDNN-Optimierung verwenden möchten, müssen Sie den Treiber der GPU auf die neueste Version aktualisieren. Andernfalls wird die Optimierung über die cuDNN-Bibliothek möglicherweise nicht unterstützt. MERLIC muss neu gestartet werden, wenn diese Einstellung geändert wird.

Diese Einstellung kann auch im MERLIC Creator konfiguriert werden. Weitere Informationen finden Sie im Abschnitt „Allgemein“ unter MERLIC-Einstellungen.

HDevelopDebugPort

57786

Diese Eigenschaft definiert den HDevelop Debug-Port, der für die Verbindung zu MERLIC zum Debuggen von benutzerdefinierten Tools in einem speziellen Debugmodus von HDevelop verwendet wird.

HDevelopDebugServer

false

Diese Eigenschaft legt fest, ob der HDevelop-Debugserver, der zum Debuggen von benutzerdefinierten MERLIC-Tools in einem speziellen Debugmodus von HDevelop erforderlich ist, aktiviert wird. Sie können die folgenden Werte festlegen:

  • true: Der HDevelop-Debugserver wird beim Start von MERLIC automatisch gestartet.
  • false: Der HDevelop-Debugserver wird nicht aktiviert.

ImageSourceConfigurationPorts



Mit dieser Eigenschaft können die festen Ports für die Konfigurationsdienste für den Image Source Manager (ISM) definiert werden, wenn das MERLIC RTE Setup auf einem Remote-System verwendet wird. Sie müssen drei Ports angeben, damit die Remote-Konfiguration ordnungsgemäß funktioniert, z. B. „10123;10124;10125“. Sie können Ports im Bereich von 1024 bis 65535 verwenden. Wenn Sie diese Eigenschaft zum Festlegen der Ports verwenden, müssen die folgenden Bedingungen erfüllt sein:

  • Die angegebenen Ports müssen frei sein. Andernfalls werden der MERLIC Creator und das MERLIC RTE nicht gestartet, sodass kein Zugriff auf die Konfiguration im MERLIC RTE Setup möglich ist.
  • Die angegebenen Ports dürfen sich nicht mit den Ports überlappen, die für die Eigenschaft PluginConfigurationPorts im [Communicator]-Abschnitt festgelegt sind. Andernfalls können die Konfigurationsdienste nicht gleichzeitig verwendet werden.

Wenn diese Eigenschaft zum Definieren fester Ports verwendet wird, kann nur eine MERLIC Creator- und MERLIC RTE-Instanz gestartet werden.

IniVersion

5

Diese Eigenschaft wird von MERLIC verwendet, um gültige Schlüssel und Werte zu bestimmen. Für die aktuelle MERLIC-Version muss sie auf 5 festgelegt werden.

LineWidth

2 [px]

Diese Eigenschaft speichert die Breite von Linien, die in MERLIC visualisiert werden. Die Angabe erfolgt in Pixeln. Sie können den Wert auch in den MERLIC-Einstellungen unter „Bearbeiten → Einstellungen → LineWidth“ ändern.

MainWindowGeometry



Diese Eigenschaft speichert die Position und Darstellung des MERLIC Creator-Fensters in einem ByteArray.

MainWindowMaximized

false

Diese Eigenschaft legt fest, ob das MERLIC Creator-Fenster beim Öffnen maximiert wird. Sie können die folgenden Werte festlegen:

  • true: Das Hauptfenster wird maximiert.
  • false: Das Hauptfenster wird nicht maximiert.

MainWindowState



Diese Eigenschaft speichert die Darstellung und den Zustand der Komponenten im MERLIC Creator-Fenster in einem ByteArray.

Weitere Informationen zum Anpassen der Benutzeroberfläche finden Sie unter MERLIC-Einstellungen.

OpenUpdateDialog

true

Diese Eigenschaft legt fest, ob der Dialog, der Benutzer über ein verfügbares Update für MERLIC benachrichtigt, beim Start angezeigt wird. Es ist möglich, die Benachrichtigungen zu deaktivieren, es ist jedoch nicht möglich, die Prüfung auf verfügbare Updates zu deaktivieren. Sie können die folgenden Werte festlegen:

  • true: Wenn ein Update verfügbar ist, wird der Updatedialog beim Start angezeigt.
  • false: Wenn ein Update verfügbar ist, wird der Updatedialog beim Start nicht angezeigt.

Weitere Informationen zum Anpassen der Benutzeroberfläche finden Sie unter MERLIC-Einstellungen.

ProceduresPath

<leer>

Mit dieser Eigenschaft kann der Speicherort von benutzerdefinierten MERLIC-Prozeduren (*.hdpl) festgelegt werden. Der Speicherort muss als absoluter Dateipfad zur HDevelop-Prozedur angegeben werden. Wenn Sie mehrere Prozedurpfade angeben möchten, können Sie die Pfade in einer Liste mit Semikolons als Trennzeichen angeben.

ShowStartupDialog

true

Diese Eigenschaft legt fest, ob der Startdialog im MERLIC Creator beim Start angezeigt wird. Es ist möglich, den Startdialog zu deaktivieren. Sie können die folgenden Werte festlegen:

  • true: Der Startdialog wird beim Start angezeigt.
  • false: Der Startdialog wird beim Start nicht angezeigt.

Weitere Informationen zum Startdialog und zum Anpassen der Benutzeroberfläche finden Sie unter Startdialog und MERLIC-Einstellungen.

StartServer

true

Die folgende Eigenschaft legt fest, ob ein Server gestartet werden soll. Wenn MERLIC mit der Prozessintegration und einem Remote-Frontend verwendet werden soll, muss ein Server gestartet werden. Sie können die folgenden Werte festlegen:

  • true: Der Server wird bei der Initialisierung von MERLIC aktiviert. Die jeweiligen Servereinstellungen müssen im Abschnitt [Server] definiert werden.
  • false: Der Server wird bei der Initialisierung von MERLIC nicht aktiviert.

StartupDialogState



Diese Eigenschaft legt fest, ob die Abschnitte „Letzte MVApps“ und „Beispiele“ im Startdialog erweitert oder reduziert werden sollen und wo der Splitter zwischen den beiden Abschnitten positioniert werden soll.

ToolPath

<leer>

Mit dieser Eigenschaft kann der Speicherort von benutzerdefinierten MERLIC-Tools festgelegt werden. Der Speicherort muss als absoluter Dateipfad zur HDevelop-Prozedur, die das benutzerdefinierte Tool darstellt, angegeben werden. Wenn Sie mehrere Toolpfade angeben möchten, können Sie die Pfade in einer Liste mit Semikolons als Trennzeichen angeben. MERLIC sucht dann in den definierten Pfaden nach Dateien in den Formaten *.mvtools, *.hdpl und *.hdvp. Dateien dieser Formate werden in MERLIC geladen und integriert. Weitere Informationen zur Integration benutzerdefinierter Tools finden Sie im MERLIC-Tool-Entwicklungshandbuch.

VisualizeSkippedTools



Über die diese Eigenschaft können Sie festlegen, ob MERLIC die Tools hervorhebt, die in der letzten Iteration nicht ausgeführt wurden. Sie entspricht der Option „Tools hervorheben, die nicht ausgeführt wurden“ in den MERLIC-Einstellungen. Sie können die folgenden Werte festlegen:

  • true: Die Hervorhebung ist aktiviert.
  • false: Die Hervorhebung ist nicht aktiviert.

Weitere Informationen finden Sie unter Tool-Flow.

[Colors]

Die Eigenschaften in diesem Abschnitt definieren die Farben, die von MERLIC zum Visualisieren der verschiedenen Tools und Widgets in MERLIC verwendet werden. Sie können die Grundfarben in den MERLIC-Einstellungen über „Bearbeiten → Einstellungen → General → Farben“ festlegen.

Die Farbwerte werden entweder im Hexadezimalformat oder als benannte Farben gemäß dem HTML-Standard ausgedrückt. Benutzerdefinierte Farben sind möglich. In diesem Fall sind die Einstellungen für „Schlüssel“ und „Wert“ identisch.

Wert

Beschreibung

accepted

Farbe des easyTouch-Ziehpunkts über einer von MERLIC akzeptierten Region.

easy_touch

Farbe des vorläufigen Ergebnisses bei Verwendung von easyTouch, bevor die Auswahl mit einem Klick bestätigt wird.

fail

Diese Farbe für easyTouch wird in Matching- und Codelesetools für die Vorschau von Bereichen verwendet, in denen kein Code oder keine Übereinstimmung gefunden wurde.

ok

Diese Farbe für easyTouch wird für die Vorschau von Bereichen verwendet, in denen von MERLIC geeignete Daten zum Generieren eines Ergebnisses gefunden wurden.

region_input

Farbe von Regionen, die von bestimmten Tools verwendet werden.

rejected

Diese Farbe für easyTouch wird von bestimmten Tools wie Fehlerhäufungen auswerten für die Vorschau der Qualität der Daten verwendet, die im ausgewählten Bereich enthalten sind.

roi_active

Farbe der aktiven ROI.

roi_inactive

Farbe der inaktiven ROI.

warning

Diese Farbe für easyTouch wird von bestimmten Tools für die Vorschau verwendet, falls der ausgewählte Bereich nicht genügend Daten für ein brauchbares Ergebnis enthält.

[Communicator]

Um die Einrichtung mehrerer MERLIC RTE-Instanzen zu erleichtern, die auf demselben Computer ausgeführt werden, können die Ports in der .ini-Datei sowie über die Kommandozeilenoptionen „--event_port“ und „--command_port“ angegeben werden.

Eigenschaft

Standardwert

Beschreibung

CommandPort

21591

Diese Eigenschaft definiert den Befehlsport, der für die Kommunikation des MERLIC Communicators im Prozessintegrationsmodus von MERLIC verwendet werden soll.

EventPort

21590

Diese Eigenschaft definiert den Ereignisport, der für die Kommunikation des MERLIC Communicators im Prozessintegrationsmodus von MERLIC verwendet werden soll.

PluginConfigurationPorts



Diese Eigenschaft definiert die festen Ports für die Konfigurationsdienste für Communicator-Plugins, wenn das MERLIC RTE Setup auf einem Remote-System verwendet wird. Sie müssen drei Ports angeben, damit die Remote-Konfiguration ordnungsgemäß funktioniert, z. B. „10123;10124;10125“. Sie können Ports des Betriebssystems im Bereich von 1024 bis 65535 verwenden. Wenn Sie diese Eigenschaft zum Festlegen der Ports verwenden, müssen die folgenden Bedingungen erfüllt sein:

  • Die angegebenen Ports müssen frei sein. Andernfalls wird der Communicator nicht gestartet, sodass kein Zugriff auf die Konfiguration im MERLIC RTE Setup möglich ist.
  • Die angegebenen Ports dürfen sich nicht mit den Ports überlappen, die für die Eigenschaft ImageSourceConfigurationPorts im [General]-Abschnitt festgelegt sind. Andernfalls können die Konfigurationsdienste nicht gleichzeitig verwendet werden.

Wenn diese Eigenschaft zum Definieren fester Ports verwendet wird, kann nur eine MERLIC Communicator-Instanz gestartet werden.

Weitere Informationen zum Definieren der Ports in einer .ini-Datei und zum Starten von MERLIC mit der entsprechenden .ini-Datei finden Sie unter Prozessintegrationsmodus starten.

[Designer]

Dieser Abschnitt enthält Eigenschaften für den Arbeitsbereich des MERLIC Designers. Diese Einstellungen können auch in der grafischen Benutzeroberfläche des MERLIC Designers angepasst werden.

Eigenschaft

Standardwert

Beschreibung

GridColor

#ffff00

Diese Eigenschaft legt die Farbe des Gitters fest. Wenn Sie die Farbe in der .ini-Datei festlegen, müssen Sie den entsprechenden Hexadezimalwert verwenden. Die Farbe kann jedoch auch in der grafischen Benutzeroberfläche des MERLIC Designers über „Bearbeiten → Gittereigenschaften“ angepasst werden.

GridSize

20

Diese Eigenschaft legt die Größe des Gitters in Pixeln fest. Die Größe kann auch in der grafischen Benutzeroberfläche des MERLIC Designers über „Bearbeiten → Gittereigenschaften“ angepasst werden.

ShowGrid

true

Diese Eigenschaft legt fest, ob das Gitter im Arbeitsbereich angezeigt wird. Legen Sie die Eigenschaft auf „false“ fest, um das Gitter zu deaktivieren. Alternativ können Sie diese Eigenschaft über die grafische Benutzeroberfläche des MERLIC Designers über den Menüeintrag „Bearbeiten → Gitter anzeigen“ ändern.

SnapToGrid

true

Diese Eigenschaft legt fest, ob Widgets am Gitter einrasten, wenn sie an eine neue Position verschoben werden. Legen Sie die Eigenschaft auf „false“ fest, um diesen Modus zu deaktivieren. Alternativ können Sie diese Eigenschaft über die grafische Benutzeroberfläche des MERLIC Designers über den Menüeintrag „Bearbeiten → An Gitter einrasten“ ändern.

[Frontend]

Dieser Abschnitt enthält Eigenschaften für Verbindungen zum Frontend sowie für Verbindungen zwischen dem Frontend und dem MERLIC Creator. Das MERLIC Frontend ist über die MERLIC-Server-Komponente mit dem MERLIC Creator verbunden. MERLIC-Server und MERLIC Frontend kommunizieren via IPC (Inter Process Communication).

Verbindungseinstellungen

Sie können die folgenden Frontend-Eigenschaften konfigurieren. Jede dieser Eigenschaften verfügt über einen vordefinierten Standardwert, der verwendet wird, wenn weder in der .ini-Datei noch im Kommandozeilenbefehl ein Wert dafür angegeben wird:

Eigenschaft

Standardwert

Beschreibung

CycleTime

50 [ms]

Das MERLIC Frontend fragt den MERLIC-Server kontinuierlich auf neue Daten ab. Die Eigenschaft „CycleTime“ definiert den Zeitraum, der zwischen zwei Abfrageanforderungen mindestens vergeht. Sie wird in Millisekunden angegeben.

Damit kann das MERLIC Frontend gedrosselt und die Arbeitslast des MERLIC-Servers verringert werden.

GuiLanguage



Mit dieser Eigenschaft können Sie die Sprache festlegen, in der das Frontend gestartet werden soll, z. B. „de_DE“.

Host

127.0.0.1

Diese Eigenschaft wird verwendet, um einen Hostnamen oder eine IP-Adresse festzulegen. Sie können so festlegen, zu welchem Computer das Frontend eine Verbindung herstellen soll.

Port

9090

Diese Eigenschaft definiert den TCP/IP-Port, der vom Server überwacht wird.

ReconnectInterval

25 [s]

Diese Eigenschaft wird verwendet, wenn die Verbindung zum Server getrennt wurde. In einen bestimmten Zeitabstand wird dann versucht, die Verbindung wiederherzustellen. „ReconnectInterval“ definiert den Zeitraum, der vergeht, bis versucht wird, die Verbindung wiederherzustellen. Es wird in Sekunden angegeben.

Anpassungseinstellungen

Eigenschaft

Standardwert

Beschreibung

IconFile



Über diese Eigenschaft kann ein benutzerdefiniertes Symbol für das Frontend definiert werden. Dieses wird in der Titelleiste des Fensters und in der Taskleiste anstelle des MERLIC-Standardsymbols angezeigt. Sie müssen den absoluten Pfad und den Dateinamen des Symbols angeben.

HideMVTecMerlicInFrontendWindow

false

Diese Eigenschaft legt fest, ob der Name von MVTec und MERLIC im Fenstertitel des Frontends und in der Statusmeldung angezeigt werden, die im Frontend beim Laden des Frontend-Designs angezeigt wird. Legen Sie die Eigenschaft auf „true“ fest, um Firmen- und Produktname nicht anzuzeigen. Sobald das Frontend geladen wurde, wird der in den „Frontend-Eigenschaften“ des MERLIC Designers definierte Fenstertitel angezeigt.

Weitere Informationen zu den Einstellungen für das Frontend bzw. den erforderlichen Einstellungen zum Starten eines Remote-Frontends finden Sie auf den folgenden Seiten:

Sonstige Einstellungen

Darüber hinaus können Sie die folgenden Eigenschaften für das Frontend konfigurieren:

Eigenschaft

Standardwert

Beschreibung

AlwaysShowROIHandles

true

Diese Eigenschaft ist insbesondere für Geräte mit einem Touchscreen vorgesehen, um die Verwendung von ROIs zu ermöglichen. Diese Eigenschaft ist nützlich, wenn das Widget „ Bildanzeige“ in Ihrem MERLIC Frontend ebenfalls eine ROI anzeigt. Sie definiert, ob die Interaktionsziehpunkte der ROI immer angezeigt werden (true) oder nicht (false).

HideWindowTitleBar

false

Bei Einstellung auf „true“ wird das MERLIC Frontend ohne Anzeige der Titelleiste des Anwendungsfensters gestartet. Dies wirkt sich auch auf die Tastenkombinationen aus, die verwendet werden können, z. B. zum Schließen des Fensters.

ROIHandleSize_mm

4 [mm]

Diese Eigenschaft ist insbesondere für Geräte mit einem Touchscreen vorgesehen, um die Verwendung von ROIs zu ermöglichen. Diese Eigenschaft ist nützlich, wenn das Widget „ Bildanzeige“ in Ihrem MERLIC Frontend ebenfalls eine ROI anzeigt. Sie definiert die Größe der Interaktionsziehpunkte der ROI. Die Angabe erfolgt in Millimeter.

StartInFullscreen

false

Diese Eigenschaft definiert, ob das MERLIC Frontend im Vollbildmodus gestartet wird. Wenn das Frontend bei jedem Start automatisch im Vollbildmodus angezeigt werden soll, können Sie diese Option auf „true“ festlegen. Wenn Sie diese Option nur für eine einzelne Sitzung verwenden möchten, können Sie das Frontend über die Kommandozeile mit der Option „--fullscreen“ starten.

TmpPath

%AppData%\Local\Temp\<user_group>_<user_name>

Das MERLIC Frontend benötigt Schreibzugriff auf ein Verzeichnis auf der Festplatte des Computers, um temporäre Dateien zu speichern. Sie können den Pfad zu diesem Verzeichnis mit der „TmpPath“-Eigenschaft festlegen. Wenn das Verzeichnis nicht vorhanden ist, versucht MERLIC, das Verzeichnis zu erstellen.

Sie können Schrägstriche (/), Backslashes (\) oder doppelte Backslashes (\\) für Dateipfade in MERLIC .ini-Dateien verwenden. MERLIC speichert die Pfade intern jedoch mit Schrägstrichen (/).

WindowGeometry



Mit dieser Eigenschaft können Position und Größe des MERLIC Frontends wie folgt vorgegeben werden: @Rect(x y w h)

Die Werte x und y definieren die Position der oberen linken Ecke des Frontends. Die Werte w und h definieren die Breite und Höhe des Frontends. Alle Werte müssen in Pixeln angegeben werden. Wenn die Frontend-Eigenschaft „StartInFullscreen“ auf „true“ festgelegt ist, wird das Frontend im Vollbildmodus geöffnet, und die Einstellung für „WindowGeometry“ wird ignoriert.

Kopieren
[Frontend]
WindowGeometry=@Rect(10 20 750 500)

[Frontend]

WindowGeometry=@Rect(10 20 750 500)

[Logging]

Dieser Abschnitt enthält Eigenschaften für Pfad, Größe und Anzahl der Log-Dateien sowie den Schwellenwert für Meldungen. Weitere Informationen zur Konfiguration mit Protokollierungsinformationen für MERLIC mit Prozessintegration finden Sie unter Protokollieren.

Eigenschaft

Standardwert

Beschreibung

Einstellung in den MERLIC Creator-Voreinstellungen

LogFilePath

%LOCALAPPDATA%\MVTec\MERLIC\

%LOCALAPPDATA%\MVTec\MERLIC\

Diese Eigenschaft definiert den Pfad zum Verzeichnis, in dem die Log-Datei gespeichert wird.

Sie können Schrägstriche (/), Backslashes (\) oder doppelte Backslashes (\\) für Dateipfade in MERLIC .ini-Dateien verwenden. MERLIC speichert die Pfade intern jedoch mit Schrägstrichen (/).

Pfad der Log-Datei

LogFileSizeInBytes

10 485 760 (= 10 MB)

Diese Eigenschaft definiert die maximale Größe der Log-Datei in Bytes. Wird die maximale Größe der Log-Datei erreicht und ist die Eigenschaft „LogFilesCount“ > 1, protokolliert MERLIC die neuen Meldungen in einer neuen Datei. Wird die maximale Anzahl zulässiger Log-Dateien erreicht, überschreibt MERLIC die ältesten Meldungen.

Minimaler Wert: 1 048 576 = 1 MB

Maximale Größe von Log-Dateien

LogFilesCount

10

Diese Eigenschaft definiert die maximale Anzahl von Log-Dateien, die im Log-Dateiverzeichnis gespeichert werden. Wird die maximale Größe aller Log-Dateien erreicht, löscht MERLIC ältere Log-Dateien.

Maximale Anzahl von Log-Dateien

Threshold

info

Diese Eigenschaft definiert die verwendete Log-Ebene. Bei der Protokollierung von Meldungen einer bestimmten Ebene werden im Allgemeinen auch alle Meldungen von schwerwiegenderen Ebenen protokolliert. Die folgenden Log-Ebenen sind verfügbar:

  • none: Es werden keine Meldungen protokolliert.
  • critical: Meldungen des Schweregrads „critical“ enthalten Informationen zu Fehlern, die zu einem Absturz von MERLIC führen.
  • error: Meldungen des Schweregrads „error“ enthalten Informationen zu Fehlern, z. B. für MERLIC-Tools. Bei Auswahl dieser Log-Ebene werden auch Meldungen des Schweregrads „critical“ protokolliert.
  • warning: Meldungen des Schweregrads „warning“ enthalten Informationen, die auf ein Problem hinweisen, z. B. in einem MERLIC-Tool. Bei Auswahl dieser Log-Ebene werden auch Meldungen der Schweregrade „critical“ und „error“ protokolliert.
  • info: Meldungen des Schweregrads „info“ enthalten allgemeine unkritische Informationen. Bei Auswahl dieser Log-Ebene werden auch Meldungen der Schweregrade „critical“, „error“ und „warning“ protokolliert.
  • trace: Meldungen des Schweregrads „trace“ enthalten ausführliche Informationen, die u. U. für die Erkennung des Kontexts von Warn- oder Fehlermeldungen nützlich sind. Bei Auswahl dieser Log-Ebene werden auch Meldungen der Schweregrade „critical“, „error“, „warning“ und „info“ protokolliert.

Minimale Log-Ebene
Kopieren
[Logging]
LogFilePath=C:/Users/Public/Documents/Log_Files/
LogFilesCount=5
LogFileSizeInBytes=2097152
Threshold=error

[ProcessIntegration]

Eigenschaft

Standardwert

Beschreibung

DefaultRecipe

−1

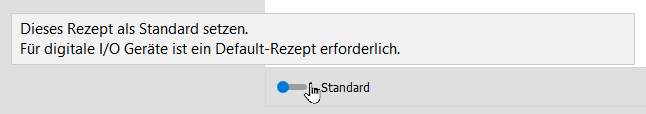

Diese Eigenschaft definiert den Index der Rezeptdatei, die automatisch geladen wird, wenn MERLIC mit Prozessintegration, d. h. in der Kommandozeile mit „merlic_rte.exe“, gestartet wird. Ist diese Option nicht definiert, muss das Rezept von der SPS geladen werden. Sie können das Standardrezept mit dem MERLIC RTE Setup festlegen.

LocalImageStorePath



Mit dieser Eigenschaft können Sie einen benutzerdefinierten Speicherort und Dateinamen für die Datenbank des erweiterten Bildspeichers angeben. Standardmäßig werden die Bilder in einem temporären Ordner auf dem lokalen Datenträger gespeichert. Wenn nicht genügend Speicher auf dem Datenträger vorhanden ist, können Sie mit dieser Eigenschaft einen anderen Speicherort mit genügend Speicher für den Bildspeicher festlegen. Dies gilt nur, wenn der erweiterte Bildspeicher über „UseLocalImageStore“ aktiviert ist. Diese Einstellung kann auch im MERLIC Creator konfiguriert werden. Weitere Informationen finden Sie im Abschnitt „Prozessintegration“ unter MERLIC-Einstellungen.

LocalImageStoreSize

100

Diese Eigenschaft definiert die Anzahl der Bilder, die im erweiterten Bildspeicher zwischengespeichert werden. Dies gilt nur, wenn der erweiterte Bildspeicher über „UseLocalImageStore“ aktiviert ist. Diese Einstellung kann auch im MERLIC Creator konfiguriert werden. Weitere Informationen finden Sie im Abschnitt „Prozessintegration“ unter MERLIC-Einstellungen.

ResultBufferSize

10

Diese Eigenschaft definiert die maximale Anzahl der Ergebnisse, die für die Prozessintegration gespeichert werden. Sie stellt somit die Anzahl der Iterationen dar, für die die Ergebnisse der Ausführung einer MERLIC-Vision-App gespeichert werden können. Wenn die Anzahl die Puffergröße übersteigt, werden die ältesten Ergebnisse verworfen. Das Gleiche gilt für Datenkomponenten, die zusammen mit den Ergebnissen gespeichert werden. Diese Einstellung kann auch im MERLIC Creator konfiguriert werden. Weitere Informationen finden Sie im Abschnitt „Prozessintegration“ unter MERLIC-Einstellungen.

RTEStartupISMConfiguration



Mit dieser Eigenschaft kann die ISM-Konfiguration definiert werden, die als RTE-Startkonfiguration verwendet werden soll. Die definierte ISM-Konfiguration wird automatisch geladen und aktiviert, wenn das MERLIC RTE startet. Die RTE-Startkonfiguration kann auch in den Bildquellen des MERLIC RTEs festgelegt werden. Weitere Informationen finden Sie unter Grundlegende Begriffe und Konzepte und Neue Konfigurationen und Bildquellen hinzufügen.

StartCommunicator

false

Diese Eigenschaft legt fest, ob auch der Communicator gestartet werden soll, wenn MERLIC mit dem MERLIC RTE im Prozessintegrationsmodus gestartet wird. Diese Communicator-Instanz verwendet die gleichen Porteinstellungen wie das MERLIC RTE und wird beendet, wenn das MERLIC RTE beendet wird. Legen Sie den Parameter auf „true“ fest, um den Communicator automatisch zu starten.

UseLocalImageStore

false

Diese Eigenschaft definiert, ob ein erweiterter Bildspeicher für das MERLIC RTE verwendet wird. Damit kann sichergestellt werden, dass Ergebnisbilder auch dann noch verfügbar sind, wenn die Anzahl der Bilder die Kapazität des In-Memory-Speichers übersteigt, die in „ResultBufferSize“ festgelegt wurde, ab der das MERLIC RTE damit beginnt, die ältesten Ergebnisse aus dem In-Memory-Speicher zu entfernen. Um den erweiterten Bildspeicher zu aktivieren, müssen Sie den Wert auf „true“ festlegen.

Diese Einstellung kann auch im MERLIC Creator konfiguriert werden. Weitere Informationen finden Sie im Abschnitt „Prozessintegration“ unter MERLIC-Einstellungen.

Optionale Eigenschaften

Eigenschaft

Beschreibung

Device<n>

Diese Eigenschaft speichert das auf der Registerkarte „I/O“ des MERLIC RTE Setups festgelegte Gerät, das für die Kommunikation mit der SPS verwendet wird.

DeviceSettingsMetadata<n>

Diese Eigenschaft speichert weitere Informationen zur konfigurierten Hardware. Diese Informationen werden verwendet, damit das Gerät in der grafischen Benutzeroberfläche korrekt angezeigt wird, wenn die Hardware nicht angeschlossen ist.

Recipe<n>

Diese Eigenschaft speichert den Namen und den absoluten Pfad der MERLIC-Rezeptdateien Eine MERLIC-Rezeptdatei ist ein wesentlicher Bestandteil der MERLIC-Prozessintegration. Dabei handelt es sich um eine separate Datei (mit der Dateiendung .mrcp), die definiert, welche MERLIC-Vision-App für die Prozessintegration geladen wird. Sie definiert außerdem, wie die MVApp parametrisiert wird, da sie mehrere vordefinierte Eingabewerte für ausgewählte Toolparameter enthält. Sie können mehrere Rezeptdateien mit individuellen Eingabewerten für ein und dieselbe MVApp erstellen. Auf diese Weise können Sie eine MVApp mit verschiedenen Parametereinstellungen für unterschiedliche Szenarien der Anwendung verwenden. Darüber hinaus können Sie eine Rezeptdatei verwenden, um eine MVApp für eine völlig andere Bildverarbeitungsaufgabe zu laden. (.mrcp), die im MERLIC Creator definiert sind. Hinter der Eigenschaftenkennung „Recipe“ muss eine Indexzahl beginnend bei 0 stehen. Sie können die Indexzahl für die Eigenschaft „Recipe<n>“ auf der MERLIC RTE Setup-Registerkarte „Rezepte“ festlegen.

Kopieren
[ProcessIntegration]
Recipe0=C:/recipes/recipe0.mrcp

[ProcessIntegration]

Recipe0=C:/recipes/recipe0.mrcp

Weitere Informationen zu MERLIC-Rezepten finden Sie unter MERLIC-Rezeptdateien.

[RecentlyWorkedOn]

Dieser Abschnitt enthält eine Liste mit bis zu 10 MVApps, die zuletzt geöffnet wurden. Sie können MVApps im MERLIC Creator über „Datei → Zuletzt geöffnet“ öffnen.

[Server]

Wenn der Server über die Eigenschaft „StartServer“ im Abschnitt [General] aktiviert wird, müssen die Einstellungen für den Server zum Abschnitt [Server] hinzugefügt werden. Die folgenden Einstellungen sind verfügbar:

Eigenschaft

Standardwert

Beschreibung

AnonymizeFrontendLog

false

Mit dieser Eigenschaft kann festgelegt werden, ob die protokollierten Daten zusammen mit den Informationen des Benutzers gespeichert werden, der die Änderungen vorgenommen hat. Bei Einstellung auf „false“ wird auch der Benutzername mit den Protokolldaten gespeichert. Bei Einstellung auf „true“ werden die Daten ohne Benutzerinformationen gespeichert.

MaxConnections

10

Diese Eigenschaft legt die maximal zulässige Anzahl gleichzeitig verbundener Frontends fest.

TcpHost



Diese Eigenschaft definiert die lokale IP-Adresse, die der MERLIC-Server auf Verbindungen von Frontends überwacht. Standardmäßig ist kein Wert festgelegt, sodass der Server alle Netzwerkschnittstellen auf IPv4- und IPv6-Verbindungen überwacht.

Bei Einstellung des Hosts auf 0.0.0.0 ist nur IPv4 verfügbar. Bei Einstellung auf localhost oder 127.0.0.1 überwacht der Server nur Verbindungen von lokal ausgeführten Frontends.

TcpPortMax

9099

Diese Eigenschaft bestimmt den höchsten Port eines Portbereichs, den der Server auf Verbindungen von Frontends überwachen soll. Normalerweise überwacht der Server „TcpPortMin“. Falls dieser Port bereits von einer anderen Anwendung verwendet wird, verwendet der MERLIC-Server den nächsten verfügbaren Port im definierten Bereich bis „TcpPortMax“.
Wenn Ports nicht automatisch angepasst werden sollen, kann „TcpPortMax“ auf „TcpPortMin“ festgelegt werden. Falls dieser eine Port nicht verfügbar ist, ist keine TCP-Verbindung möglich.

TcpPortMin

9090

Diese Eigenschaft bestimmt den kleinsten Port eines Portbereichs, den der Server auf Verbindungen von Frontends überwachen soll.

Normalerweise überwacht der Server „TcpPortMin“. Falls dieser Port bereits von einer anderen Anwendung verwendet wird, verwendet der MERLIC-Server den nächsten verfügbaren Port im definierten Bereich bis „TcpPortMax“.

WriteLockTimeout

10000 [ms]

Diese Eigenschaft legt die Dauer der Schreibsperre eines Frontends fest, wenn die Benutzerinteraktion in einem gleichzeitig verwendeten Frontend beendet wurde.
Werden mehrere Frontends gleichzeitig verwendet und führt ein Benutzer eine Interaktion in einem Frontend durch, werden alle anderen Frontends gesperrt. Wenn der Benutzer die Interaktion im Frontend beendet, wird der Zähler von „WriteLockTimeout“ gestartet. Bei einer weiteren Benutzerinteraktion wird die Schreibberechtigung automatisch erneuert. Wenn in dieser Zeit keine Benutzerinteraktion erfolgt, kann die Berechtigung zum Ändern von Parametern wieder von einem anderen verbundenen Frontend angefordert werden.

[UserManagement]

Dieser Abschnitt definiert das Aussehen des Benutzerverwaltungsfensters im MERLIC Designer.

Eigenschaft

Standardwert

Beschreibung

SplitterPosition

280

Diese Eigenschaft definiert die Position des Splitter-Steuerelements, das die Listenansicht auf der linken Seite und die Eigenschaftsansicht auf der rechten Seite des MERLIC-Dialogfensters „Benutzerverwaltung“ trennt.

Window

Rect(100 100 1024 768)

Diese Eigenschaft definiert Position und Größe des MERLIC-Dialogfensters „Benutzerverwaltung“.

Weitere Informationen zur Benutzerverwaltung finden Sie im Abschnitt zum Benutzerverwaltung einrichten.
