接続の使用

MERLIC は、データ接続を使用し、データコネクターを介してツール間で結果やその他のパラメーター値を転送します。同様に、トリガーの送信には、トリガー接続を使用します。

前のツールからのすべてのコネクターは、適合するセマンティックタイプおよび値の範囲を持つ適切な結果に接続できます。

ツールフロー では、ツールを挿入するたびに、画像パラメーターと前のツールの画像結果間のデータ接続が自動的に作成されます。ただし、コピーしたツールを貼り付けた場合はその限りではありません。MERLIC は、前のツールの結果が画像であるかどうか、また挿入したツールに画像コネクターがあるかどうかを確認します。上記の条件が該当する場合は、前のツールの画像結果が、挿入したツールの画像コネクターに自動的に接続されます。

ツールパラメーターと、画像ではないセマンティックタイプ セマンティックタイプは、パラメーターや結果のデータクラス (パラメーターや結果に含まれるデータの種類) を指定します。最も重要なセマンティックタイプとしては、たとえばアイコン関連データ (画像、領域、関心領域 (ROI)、輪郭)、要素関連データ (数値、整数、実数、文字列)、幾何学的データ (角度、座標)、ハンドルがあります。の結果間の接続は、手動で設定してください。このように手動設定による接続は、セマンティックタイプ セマンティックタイプは、パラメーターや結果のデータクラス (パラメーターや結果に含まれるデータの種類) を指定します。最も重要なセマンティックタイプとしては、たとえばアイコン関連データ (画像、領域、関心領域 (ROI)、輪郭)、要素関連データ (数値、整数、実数、文字列)、幾何学的データ (角度、座標)、ハンドルがあります。「輪郭」のパラメーターなど、パラメーターのデフォルト値がない場合にも必要です。

ツール結果を接続できるのは、後続ツールのツールパラメーターのみです。ツール結果から前のツールのコネクターや、ツールフロー パネルの同じ行のツールに対する接続は作成することはできません。

逆に、ツールパラメーターは前のツールのツール結果にのみ接続できます。ツールパラメーターから後続のツールの結果や、ツールフロー パネルの同じ行のツールに対する接続は作成することはできません。

接続の作成

他のツールに対する接続は以下の方法で作成できます:

  1. 結果コネクターの矢印をドラッグして接続のドロップターゲットまでドラッグします。このドロップターゲットは、ツールワークスペース の下部にあり、マウスを矢印ハンドルに合わせるとハイライトされます。
  2. 接続先のツールとコネクターを選択します。
  3. 選択したコネクターをクリックして接続を作成します。

トリガー接続を設定するには、ターゲットツールのそれぞれの出力トリガーと入力トリガーと同じ手順を実行します。

以下の動画は、ドラッグアンドドロップによる接続の作成方法を示したものです。

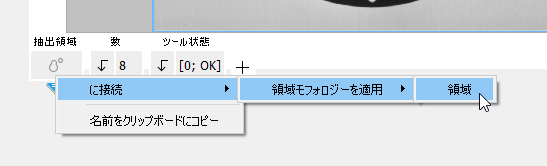

  1. 結果のコネクターを右クリックします。
  2. メニューエントリ「接続先」をクリックして、接続に使用できるツールのリストを開きます。
  3. 接続先のツールとコネクターを選択します。
  4. 選択したコネクターをクリックして接続を作成します。

また、同じ手順で、ツールパラメーターは、真うぇのツールの結果に接続できます。トリガー接続を設定するには、ターゲットツールのそれぞれの出力トリガーと入力トリガーと同じ手順を実行します。

接続の削除

他のツールに対する接続は、以下の方法で削除できます:

  1. 接続したコネクターの色が透明になるまで、接続したコネクターから接続をドラッグします。
  2. マウスボタンを放して接続を削除します。

トリガー接続を削除するには、ターゲットツールのそれぞれの入力トリガーの接続と同じ手順を実行します。

以下の動画は、ドラッグアンドドロップによる接続の削除方法を示したものです。

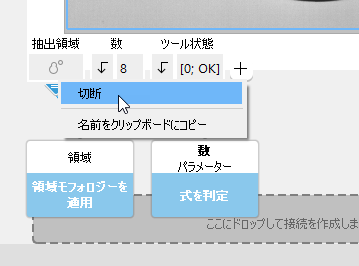

  1. コネクターを右クリックし、「切断」を使用します。この操作は、ツールパラメーターだけではなくツール結果にも使用できます。
  2. 以下の図にあるように、コネクターを複数のコネクターに接続している場合、すべての接続の切断と、切断する接続の選択のいずれも可能です。

トリガー接続を削除するには、それぞれの入力トリガーまたは出力トリガーの接続と同じ手順を実行します。

  1. 2 つのツール間の接続を表す矢印をクリックします。
  2. Del キーを押して接続を削除します。

トリガー接続を削除するには、出力トリガーと入力トリガーとの接続と同じ手順を実行します。
