Kalibrierung
Mit diesen Tools können Sie Bilder von Ihrer Kamera kalibrieren oder die Pixelgröße anhand der bekannten Größe eines Objekts bestimmen:
Übliche Anwendungsfälle
Verwenden Sie diese Übersicht, um das richtige Tool zum Bestimmen von Kalibrierdaten und zum Kalibrieren von Bildern zu ermitteln.
|
Aufgabe |
Tool |
Verwendung |
|---|---|---|
|
Bestimmen von Kalibrierdaten mit einer Kalibrierplatte.
|
Bestimmen von Kalibrierdaten, d. h. von eventuellen Linsenverzerrungen des Geräts, mit dem die Bilddaten eingezogen wurden, sowie der Position der Kamera in Bezug auf die Bildebene. Die ermittelten Kalibrierdaten können verwendet werden, um die Bilder mit dem Tool Bild entzerren zu entzerren. Sie können auch direkt in den Tools der Kategorie Messen oder Positionsbestimmung verwendet werden. Dieses Tool funktioniert nur mit einer gültigen Kalibrierplatte eines Vertriebspartners von MVTec. |
|
|
Bestimmen von Kalibrierdaten anhand einer ROI mit einer bekannten Länge.
|

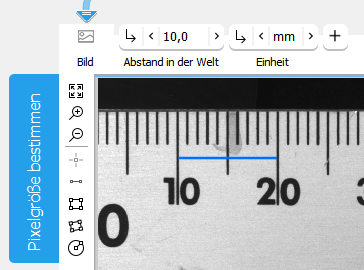

Bestimmen der Pixelgröße mit einer ROI, um eine bekannte Länge zu definieren. Das Ergebnis kann direkt in den Tools der Kategorie Messen oder Positionsbestimmung verwendet werden. |
|
|
Entzerren von Bildern mit vorhandenen Kalibrierdaten. |
Entzerren von Bildern, d. h. Transformieren des Bilds, um die Auswirkungen von Linsenverzerrungen, Drehungen oder geneigten Kameras zu kompensieren. Die Kalibrierdaten müssen vorher mit dem Tool Kamera kalibrieren ermittelt werden. Verwenden Sie stattdessen das Tool Bild ausrichten, um Bilder auszurichten. |
|
|
Einstellen des Koordinatensystems auf einen anderen Ursprung. |
Zurücksetzen des Koordinatensystems auf Basis von Kalibrierdaten, die vorher z. B. mit Kamera kalibrieren ermittelt wurden. Sie können so Ursprung und Orientierung des Koordinatensystems der tatsächlichen Position und Orientierung eines Objekts entsprechend festlegen. |
